Photo non contractuelle

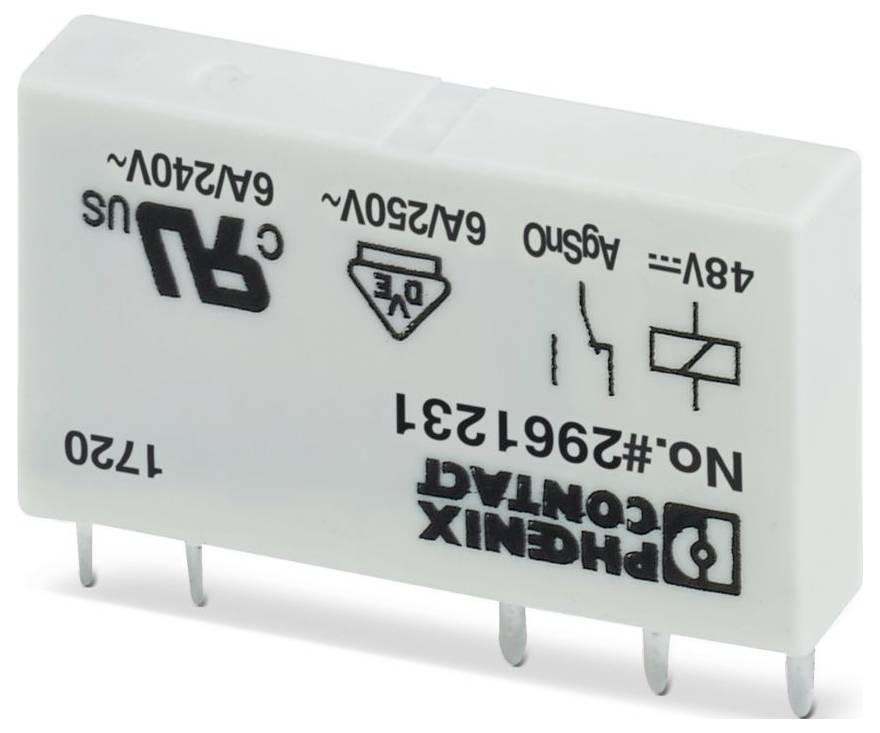

Phoenix Contact REL-MR- 48DC/21 Relais miniature Tension nominale: 48 V/DC 1 inverseur (RT) 10 pc(s)
Type de produit
Relais miniature
Type de contact
1 inverseur (RT)
Tension nominale
48 V/DC
Tension de contact (max.)
250 V DC/AC
Type
REL-MR- 48DC/21
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 97.95 / pièce(s))
CHF 135.95
-28 %
CHF 97.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur / soudure
- Largeur : 5 mm
- Hauteur : 28 mm
- Profondeur : 15 mm
- Couleur : Blanc (RAL 9010)
- Conditions ambiantes: Conditions environnementales
- Type de protection : RT III
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: IEC 60664;EN 50178;EN 61810-1
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,22 W
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 28,8 V c.c. ... 132 V DC
- Consignes de montage : réglable sans distance
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Courant d'enclenchement maximal : 10 A (4 s)
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 05.09.2025
- TENSION NOMINALE D'ENTRÉE UN : 48 V C.C.
- Courant d'entrée typique à UN: 4,5 mA
- Version contact : 1 changeur
- Courant de durée limite: 6 A
- Commutation : commutation
- Durée de vie mécanique : 2 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : non polaire
- Temps de réponse typique: 5 ms
- Temps de rechute typique: 2,5 ms
- Résistance de bobine : 10618 Ω ±10 % (à 20 °C)
- Type de contact de commutation: Contact simple
- Matériau contact: AgSnO
- Tension de commutation minimale : 5 V (à 100 mA)
- Courant de commutation minimal : 10 mA (à 12 V)
- Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
- Type de produit
Relais miniature
- Type
REL-MR- 48DC/21
- Connexion
enficher
à souder
- Temps de réponse
5 ms
- Temps de descente
2.5 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgSnO
- Tension nominale
48 V/DC
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
1500 VA
- Puissance de la bobine
0.22 W
- Spécificités
lavable (RT III)
RT III
- Température max.
85 °C
- Température min.
-40 °C
- Longueur
15 mm
- Largeur
5 mm
- Hauteur
28 mm
- Dim.
(L x l x H) 15 x 5 x 28 mm
- Contenu
10 pc(s)
- Profondeur
15 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3580397 Phoenix Contact REL-MR- 48DC/21 Relais miniature Tension nominale: 48 V/DC 1 inverseur (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580397 Phoenix Contact REL-MR- 48DC/21 Relais miniature Tension nominale: 48 V/DC 1 inverseur (RT) 10 pc(s)
Description
Relais miniatures enfichables, avec contact de puissance, 1 inverseur, tension d'entrée 48 V c.c.
