Name: Phoenix Contact REL-MR- 24DC/21AU/MS Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) 10 pc(s)
Brand: Phoenix Contact
SKU: 3580285
Availability: SoldOut

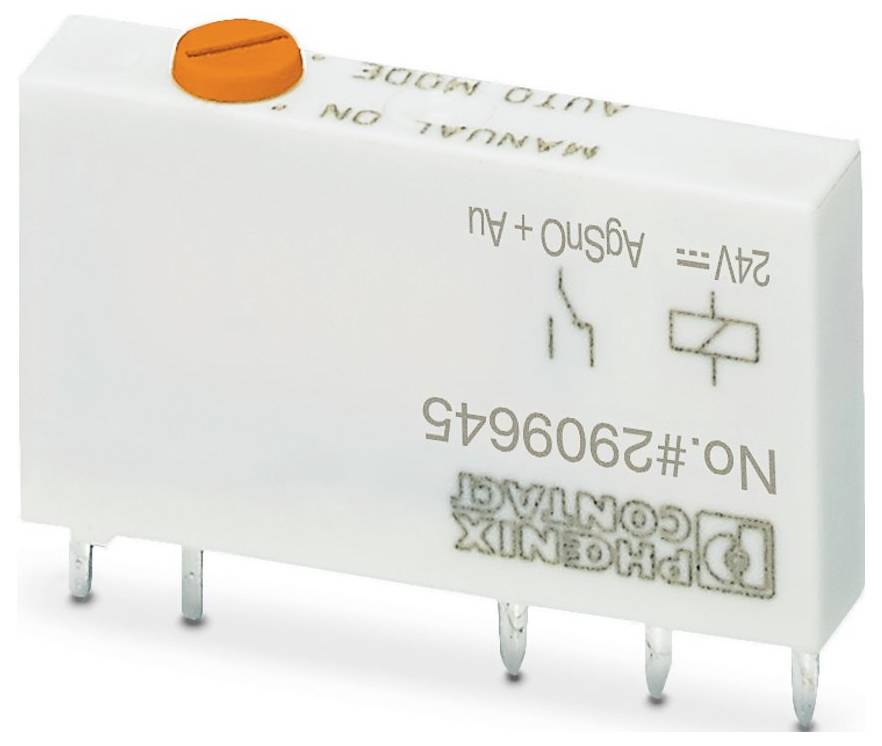

Relais électronique blanc avec bouton supérieur orange, six broches métalliques et texte imprimé « NO. 2909645 AGSN ON ».

Photo non contractuelle

Type de produit

Relais miniature

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V/AC

Type

REL-MR- 24DC/21AU/MS

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 89.95 / pièce(s))

CHF 89.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de raccordement : connecteur / soudure
Largeur : 5 mm
Hauteur : 28 mm
Profondeur : 16 mm
Couleur : Blanc (RAL 9010)
Conditions ambiantes: Conditions environnementales
Type de protection : RT II
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: IEC 60664;EN 50178;EN 61810-1
Remarque : Les valeurs suivantes s'appliquent à la couche d'or détruite
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 3
Position de montage: indifférente
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,17 W
Mode de fonctionnement : 100 % ED
Plage de tension d'entrée: 14,4 V c.c. ... 66 V DC
Consignes de montage : réglable sans distance
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a.
Courant d'enclenchement maximal : 50 mA
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 05.09.2025
TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
Plage de tension d'entrée par rapport à UN : voir diagramme
Courant d'entrée typique à UN: 7 mA
Version contact : 1 changeur
Courant de durée limite: 6 A
Commutation : commutation
Durée de vie mécanique : 1 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : non polaire
Temps de réponse typique: 5 ms
Temps de rechute typique: 2,5 ms
Résistance de bobine : 3390 Ω ±10 % (à 20 °C)
Type de contact de commutation: Contact simple
Matériau contact: AgSnO
Tension de commutation minimale : 5 V (à 100 mA)
Courant de commutation minimal : 10 mA (à 12 V)
Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
Couche d'or détruite : Couche d'or détruite : Couche d'or détruite
Charge du moteur selon UL 508: 1/4 HP, 240 ... 277 V c.a. (contact NO);1/6 HP, 240 ... 277 V c.a. (ouverture)

Type de produit: Relais miniature

Type: REL-MR- 24DC/21AU/MS

Connexion: enficher
à souder

Tension de fonctionnement (min.): 14.4 V/DC

Tension de fonctionnement (max.): 66 V/DC

Temps de réponse: 5 ms

Temps de descente: 2.5 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgSnO + revêtement or dur

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V/AC

Puissance de coupure max.: 1500 VA

Puissance de la bobine: 0.17 W

Spécificités: enfichable

: type de protection par relais RT II

Température max.: 85 °C

Température min.: -40 °C

Longueur: 16 mm

Largeur: 5 mm

Hauteur: 28 mm

Dim.: (L x l x H) 16 x 5 x 28 mm

Contenu: 10 pc(s)

Profondeur: 16 mm

UKCA: oui
