Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 inverseur (RT) 10 pc(s) Piece

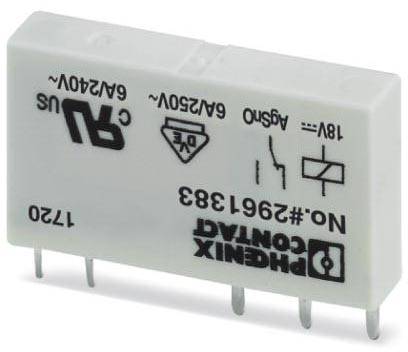

Un petit module de relais électrique avec plusieurs broches métalliques et des inscriptions indiquant différentes informations de tension et d'intensité de courant.

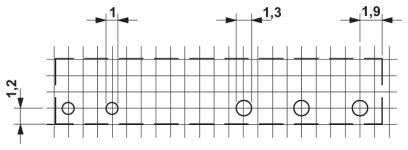

Dessin technique d'un rectangle avec rangée de trous, dimensions : hauteur de 1,2 cm, espacement de 1,1 cm entre trois lignes parallèles, quatre trous à l'intérieur.

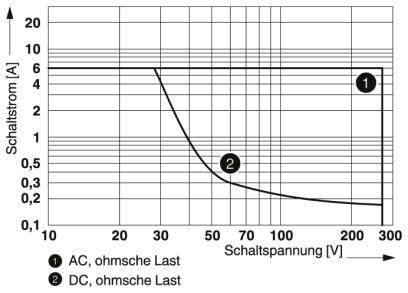

Le diagramme présente le courant de commutation [A] en fonction de la tension de commutation [V] pour des charges ohmiques AC et DC. L'allure de la courbe décroît à mesure que la tension augmente.

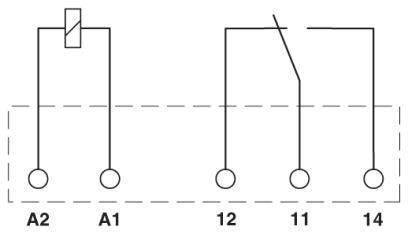

Schéma symbolique d'un interrupteur électrique avec bobine à gauche et contact de commutation à droite. Bornes : A2, A1, 12, 11, 14.

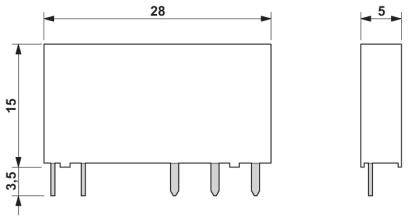

Schéma des dimensions d'un composant électrique. À gauche : largeur 28 mm, hauteur 15 mm, distance du sol 3,5 mm. À droite : profondeur 5 mm.

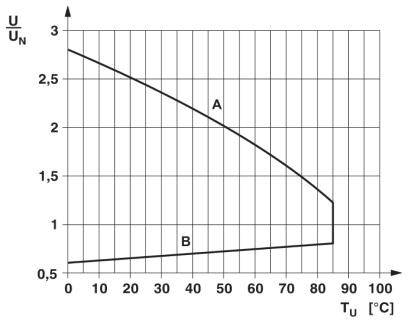

Le diagramme montre la dépendance de U/UN en fonction de la température TU en °C. La ligne A descend, la ligne B monte, et elles se croisent à environ 65 °C.
1/6
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais
Tension nominale de la bobine
18 V/DC
Type de contact
1 inverseur (RT)
Tension de contact (max.)
250 V DC/AC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
10 Set(s)
Nombre (taille du paquet 10 pc(s))
Total (CHF 6.60 / pièce(s))
CHF 73.95
-11 %
CHF 65.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 10 Set(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Indice de protection : RT III
  • Courant d'entrée typique à un : 9 ma
  • Tension de commutation minimale : 5 V (à 100 ma)
  • Courant de commutation minimal : 10 ma (à 12 V)
  • Courant d'appel maximal : 10 A (4 s)
  • Puissance de coupure (charge résistive) maximale :
  • 140 W (À 24 V DC)
  • 18 W (À 60 V DC)
  • 23 W (À 110 V DC)
  • 40 W (À 220 V DC)
  • Degré de pollution : 3
  • Catégorie de surtension III
Type d'emballage

Piece

Type de produit

Relais

Type

REL-MR- 18DC/21

Tension nominale de la bobine

18 V/DC

Type de contact

1 inverseur (RT)

Matériau du contact

AgSnO

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Puissance de coupure max.

140 W

Connexion

à souder

Temps de réponse

5 ms

Temps de descente

2.5 ms

Durée de vie mécanique

2x 10 7 cycles de commutation

Spécificités

lavable (RT III)

Température min.

-40 °C

Température max.

+85 °C

Largeur

5 mm

Hauteur

28 mm

Profondeur

15 mm

Dim.

(l x H x P) 5 x 28 x 15 mm

Contenu

10 pc(s)

Conforme à la norme RoHS

oui

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 inverseur (RT) 10 pc(s) Piece

Fiche technique 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 inverseur (RT) 10 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 inverseur (RT) 10 pc(s) Piece

Description

Contacts de puissance jusqu'à 6 A.
