Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 inverseurs (RT) 10 pc(s) Piece
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Un relais transparent portant plusieurs certifications techniques imprimées, montrant des connexions de fiches et un schéma de câblage en haut.

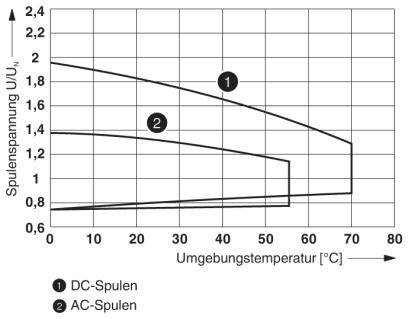

Le diagramme montre la dépendance de la tension de l'enroulement en fonction de la température ambiante. Les courbes pour les bobines à courant continu (1) et les bobines à courant alternatif (2) sont représentées.

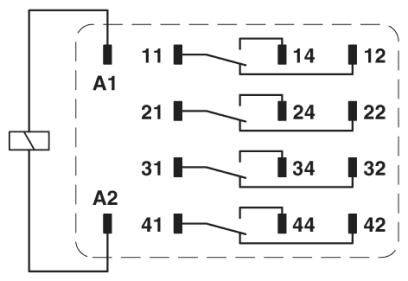

Schéma électrique d'un commutateur à quatre contacts, numérotés 11-14, 21-24, 31-34 et 41-44. Les bornes A1 et A2 sont représentées.

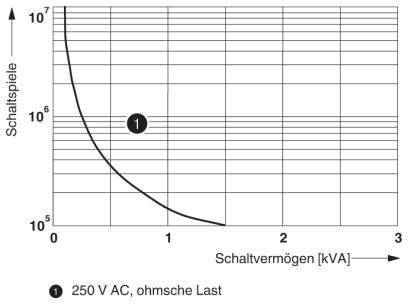

Diagramme d'une courbe représentant les cycles de commutation en fonction de la capacité de commutation (kVA). Valeur principale : « 250 V CA, charge ohmique ».

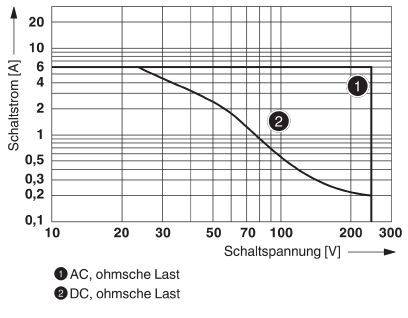

Le diagramme présente le courant de commutation en fonction de la tension de commutation. Les courbes représentent une charge ohmique en AC et DC. Tension de 0-300 V, courant de 0-12 A.

Le diagramme montre la courbe du facteur de réduction en fonction de COS φ. La valeur diminue de 1 à 0,3 lorsque COS φ passe de 1 à 0,2.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais

Tension nominale de la bobine

48 V/DC

Type de contact

4 inverseurs (RT)

Tension de contact (max.)

30 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 23 février 2027

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 9.40 / pièce(s))

CHF 93.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais simple

Notre service pour vous

Caractéristiques techniques

Indice de protection : RT I
Courant d'entrée typique à un : 22 ma
Tension de commutation minimale : 2 V (à 24 ma)
Courant de commutation minimal : 2 ma (24 V DC)
Courant d'appel maximal : 50 ma
Puissance de coupure (charge résistive) maximale :
1.2 W (À 24 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
Puissance de commutation minimale : 48 mW
Tension nominale : 2,5 kV
Isolation : isolation de base
Degré de pollution : 2
Catégorie de surtension : II

Type d'emballage: Piece

Type de produit: Relais

Type: REL-IR4/LDP- 48DC/4X21AU

Tension nominale de la bobine: 48 V/DC

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi + revêtement or dur

Tension de contact (max.): 30 V/AC

Courant de commutation (max.): 50 mA

Puissance de coupure max.: 108 W

Connexion: enfichable

Tension d'isolation: 250 V/AC

Temps de réponse: 13 ms

Temps de descente: 14 ms

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec bouton de test

Température min.: -40 °C

Température max.: +70 °C

Largeur: 21.2 mm

Hauteur: 27.5 mm

Profondeur: 35.6 mm

Dim.: (l x H x P) 21.2 x 27.5 x 35.6 mm

Contenu: 10 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent
