Name: Phoenix Contact PLC-RSC-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)
Brand: Phoenix Contact
SKU: 3564571
Availability: BackOrder

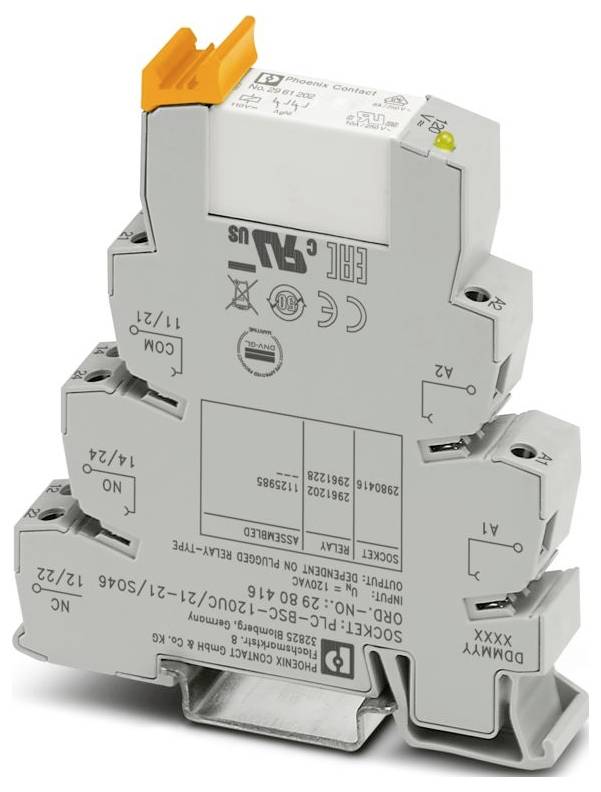

Phoenix Contact PLC-RSC-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)-0

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension de contact (max.)

250 V DC/AC

Type

PLC-RSC-120UC/21-21/SO46

Connexion

raccord à vis

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

10 Set(s)

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 177.95 / pièce(s))

CHF 251.95

-29 %

CHF 177.95

Prix TVA incl.

uniquement CHF 20.00

Plus que 10 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : INTERFACE PLC
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,6 Nm... 0,8 Nm
Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1,5 mm² (douille TWIN)
Section conducteur rigide: 0,14 mm² ... 2,5 mm²
Section de conducteur AWG: 26 ... 14
Largeur : 14 mm
Hauteur : 80 mm
Profondeur : 94 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... 55 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 2000 m
Normes/réglementations : IEC 60947-5-1
Type de montage : montage sur rail support
Catégorie de surtension III
Degré de pollution : 3
Longueur de section dénudée : 8 mm
Position de montage: indifférente
Remarque sur le fonctionnement : la protection tactile de l'article doit > être assurée (en cas de tension de 25 V c.a./60 V c.c.) par le constructeur de l'installation. Il s'agit d'un appareil encastré sans protection contre le toucher direct.
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,84 W
Mode de fonctionnement : 100 % ED
CE : CE
Certificat : TAE0000196
Plage de tension d'entrée: 94,8 V c.a. ... 168 V C.A. (20 °C);93,5 V C.C. ... 168,3 V C.C. (20 °C)
Consignes de montage : réglable sans distance
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Circuit de protection : redresseur de pont ; maillon RC
Autorisation de construction navale: Agrément de construction navale
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c.
Affichage de l'état : LED (jaune)
Application : Filtre contre les interférences
Courant d'enclenchement maximal : 15 A (300 ms)
Isolation : isolation de base
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 12.01.2026
TENSION NOMINALE D'ENTRÉE UN : 120 V C.A. ; 110 V C.C.
Courant d'entrée typique à l'ONU: 8,5 mA (50 Hz); 9,5 mA (60 Hz)
Version contact : 2 changeurs
Courant de durée limite: 6 A
UKCA: UKCA
Données relatives à la construction navale: Données relatives à la construction navale
Température : D
Humidité : A
Vibration : B/C
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale : 250 V c.a.
Tension de choc assignée : 4 kV (séparation sûre, isolation renforcée et 6 KV entre le circuit d'entrée et les voies de courant de contact de sortie)
Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
Indice de protection (socle relais) : IP20 (socle relais)
Type de protection (relais) : RT III (relais)
Indice de protection (emplacement de montage): IP54 (emplacement de montage)
Commutation : commutation
Durée de vie mécanique : 3 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : polarisé
Temps de réponse typique: 8 ms
Temps de rechute typique: 15 ms
Type de contact de commutation: Contact simple
Matériel de contact : Agni
Tension de commutation minimale : 5 V (10 mA)
Courant de commutation minimal : 10 mA (5 V)
PUISSANCE DE COUPURE MAXIMALE (CHARGE OHMIQUE) : 144 W (24 V DC) ; 96 W (48 V DC) ; 60 W (60 V DC) ; 44 W (110 V DC) ; 57 W (220 V DC) ; 1500 VA (250 V AC)
Puissance de commutation minimale : 0,12 W
Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 250 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 250 V, AC15)
Fréquence de réseau : 50/60 Hz
Tension nominale (relais électromécanique enfiché) : 60 V c.c.
Tension de rechute typique : 45 V c.a.
Note sur le matériel: Note sur le matériel

Type de produit: Module relais

Type: PLC-RSC-120UC/21-21/SO46

Connexion: raccord à vis

Tension de fonctionnement (min.): 94.8 V/AC

Tension de fonctionnement (max.): 168 V/AC

Temps de réponse: 8 ms

Temps de descente: 15 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 1500 VA

Spécificités: avec LED

: IP20

Température max.: 55 °C

Température min.: -40 °C

Profondeur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (l x H x P) 14 x 80 x 94 mm

Contenu: 10 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Kontaktart

Schaltspannung (max.)

Verpackungsart

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodul 1 Wechsler Piece 1 St.

Code produit :3580332

Livraison le ven. 20 novembre

7 pièce(s)Conrad Electronic

1 Wechsler

250 V DC/AC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.

Code produit :3580284

Livraison le ven. 20 novembre

26 Set(s)Conrad Electronic

2 Wechsler

250 V DC/AC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodul 1 Wechsler 10 St.

Code produit :3580297

Livraison le ven. 20 novembre

19 Set(s)Conrad Electronic

1 Wechsler

250 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodul 2 Wechsler 10 St.

Code produit :3580263

Livraison le ven. 20 novembre

23 Set(s)Conrad Electronic

2 Wechsler

250 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 181.95^*

Phoenix Contact PLC-RPT- 48DC/21HC Relaismodul 1 Wechsler 10 St.

Code produit :3579632

Livraison le ven. 20 novembre

58 Set(s)Conrad Electronic

1 Wechsler

250 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Phoenix Contact PLC-RPT- 5DC/21 Relaismodul 1 Wechsler Piece 10 St.

Code produit :3564485

Livraison le ven. 20 novembre

70 Set(s)Conrad Electronic

1 Wechsler

250 V DC/AC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodul 2 Wechsler Piece 1 St.

Code produit :3580328

Indisponible

Conrad Electronic

2 Wechsler

250 V DC/AC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 67.95^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler Piece 10 St.

Code produit :3580337

Indisponible

Conrad Electronic

1 Wechsler

250 V DC/AC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 554.95^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodul 2 Wechsler Piece 1 St.

Code produit :3580351

Indisponible

Conrad Electronic

2 Wechsler

250 V DC/AC

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodul 1 Wechsler 1 St.

Code produit :3580121

Indisponible

Conrad Electronic

1 Wechsler

250 V DC/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)

Description

INTERFACE PLC contre les courants parasites ou les tensions parasites du côté de commande. Composé de la borne de base PLC-BSC-120UC/21-21/SO46 avec raccord vissé et relais miniature enfichable avec contact de puissance jusqu'à 2x 8 A, 2 changeurs, tension d'entrée 120 V c.a.
