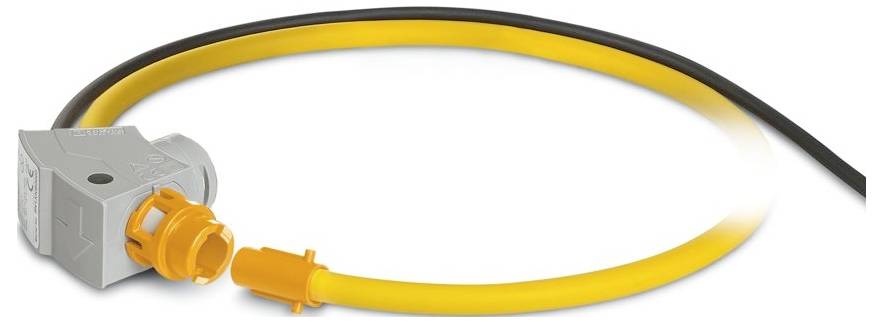

Phoenix Contact PACT RCP-D95 2904890 Bobine de Rogowski Courant primaire 4000 A Diam. de passage du conducteur:95 mm 1 p

Phoenix Contact PACT RCP-D95 2904890 Bobine de Rogowski Courant primaire 4000 A Diam. de passage du conducteur:95 mm 1 p-0
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Indisponible
Total (CHF 177.95 / pièce(s))
CHF 177.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bobine

  • Courant d'entrée (courant) 4000 A
  • Diam. de passage du conducteur 95 mm

Caractéristiques techniques

  • Famille de produits : bobine Rogowski
  • Matériau boîtier: PC
  • Conditions ambiantes: Conditions environnementales
  • Température ambiante (stockage/transport) : -40 °C ... 80 °C (bobine de mesure)
  • Altitude : 2000 m
  • Normes/réglementations: IEC 61010-2-030;IEC 61869-10
  • Remarque : bobine de mesure
  • Propriétés d'isolement: Propriétés d'isolation
  • Degré de pollution : 2
  • Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
  • Général : général
  • Longueur : 3 m
  • Étiquette : UL 61010 Recognized
  • UL, États-Unis / Canada: UL, États-Unis / Canada
  • Diamètre : 95 mm
  • Fréquence : Fréquence
  • Certificat : conforme CMIM
  • Signal : signal
  • Désignation : bobine de mesure
  • Isolation : double isolation
  • Tension d'isolation nominale : 1000 V c.a. (rms CAT III) ; 600 V c.a. (rms CAT IV)
  • Tension d'essai : 10,45 kV c.c. (60 s)
  • Câble de signal : 2 x 0,22 mm (signal étamé) ; 1 x 0,22 mm (blindage (étamé))
  • Inclus dans l'ensemble: 2904921 PACT RCP-4000A-1A-D95
  • Bobine de mesure : bobine de mesure
  • Classe de précision: 0,2 (IEC 61869-10: A1)
  • Type de convertisseur: Bobine Rogowski
  • Plage de mesure de fréquence: 40 Hz ... 20000 Hz
  • Transformateur de courant: Transformateur de courant
  • Signal de sortie (à 50 Hz) : 100 mV (sans charge, à 1000 A)
  • Tension de sortie (au ralenti) : VOUT = M * di/dt
  • Tension de sortie (sinusoïdale, au ralenti): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | exemple: À 50 Hz | I = 1000 A))
  • Bobine de mesure à l'état installé : bobine de mesure à l'état installé
  • Câble de signal : ligne de signal
  • Matériau de la bobine : élastollan
  • Type de protection bobine de mesure: IP54 (non évalué par UL)
  • Température ambiante (fonctionnement) (bobine de mesure) : -30 °C ... 80 °C (bobine de mesure)
  • CMIM : CMIM
Type de produit

Bobine de Rogowski

Courant primaire

4000 A

Diam. de passage du conducteur

95 mm

Type

PACT RCP-D95

Courant d'entrée

4000 A

Catégorie de mesure

CAT IV 600 V

Hauteur

300 mm

Longueur

300 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3579774 Phoenix Contact PACT RCP-D95 2904890 Bobine de Rogowski Courant primaire 4000 A Diam. de passage du conducteur:95 mm 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579774 Phoenix Contact PACT RCP-D95 2904890 Bobine de Rogowski Courant primaire 4000 A Diam. de passage du conducteur:95 mm 1 p

Description

Bobine Rogowski de longueur 300 mm. Le diamètre de la bobine de mesure à l'état installé est de 95 mm. La bobine Rogowski sert à mesurer le courant AC des rails électriques et des lignes à courant fort.

Ce texte a été traduit par une machine.
