Name: Phoenix Contact MACX MCR-TS-I-OLP-SP Convertisseur de mesure de température 2908664
Brand: Phoenix Contact
SKU: 2225742
Availability: BackOrder

Module électronique dans un boîtier compact, probablement destiné à des applications industrielles, présenté verticalement ; couleur blanche avec marquage.

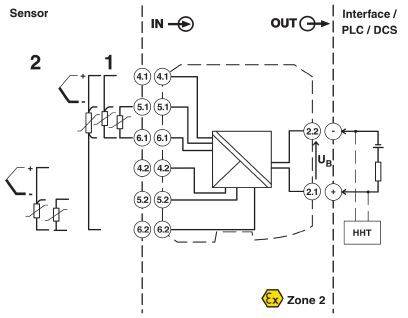

Schéma électrique d'un système de capteurs transmettant des signaux à une interface/API. Contient des symboles de classification de zones.

Schéma de circuit d'un appareil électronique avec entrées et sorties. Des flèches indiquent le flux de courant. Zones étiquetées : 'ENTRÉE' et 'SORTIE PUISSANCE'.

1/3

Photo non contractuelle

Type

MACX MCR-TS-I-OLP-SP

Tension d'alimentation

12 V - 42 V

Signal de sortie

4 ma - 20 ma, 20 ma - 4 mA

Gamme de température

-40 °C - +100 °C

Description

Convertisseur de mesure de température

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 30 décembre

Nombre

pièce(s)

Total (CHF 554.95 / pièce(s))

CHF 594.95

-7 %

CHF 554.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Types de capteurs utilisables (RTD) : capteurs PT, ni, Cu : 2, 3, 4 conducteurs
TYPES DE CAPTEURS UTILISABLES (TC) : A, B, C, D, E, J, K, L, N, R, S, T, U
Plage de mesure de la température : -250 °C - +2500 °C (plage en fonction du type de capteur), -200 °C - +850 °C (PT 100)
Courant de sortie max. : 23 mA
Longueur de dénudage : 8 mm
Section du conducteur : 0.2 mmm² - 1.5 mm²
Section du conducteur : 24 - 16

Type: MACX MCR-TS-I-OLP-SP

Tension d'alimentation: 12 V - 42 V

Signal de sortie: 4 ma - 20 ma, 20 ma - 4 mA

Gamme de température: -40 °C - +100 °C

Description: Convertisseur de mesure de température

Dim.: (L x l x H) 114.5 x 12.5 x 99 mm

Connexion: Raccord Push-In

Résistance d'entrée: 10 Ω - 2000 Ω

Référence fabricant: 2908664

Largeur: 12.5 mm

Hauteur: 99 mm

Longueur: 114.5 mm

Température ambiante max.: +85 °C

Température ambiante min.: -40 °C

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 2225742 Phoenix Contact MACX MCR-TS-I-OLP-SP Convertisseur de mesure de température 2908664

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225742 Phoenix Contact MACX MCR-TS-I-OLP-SP Convertisseur de mesure de température 2908664

Description

Transmetteur de température alimenté par boucle de sortie, deux entrées universelles pour thermocouples, codeurs de résistance et de tension, communication HART, librement configurable, installable dans la zone 2, SIL 2/3

Ce texte a été traduit par une machine.
