Name: Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Convertisseur de mesure de température 2924799
Brand: Phoenix Contact
SKU: 2225812
Availability: BackOrder

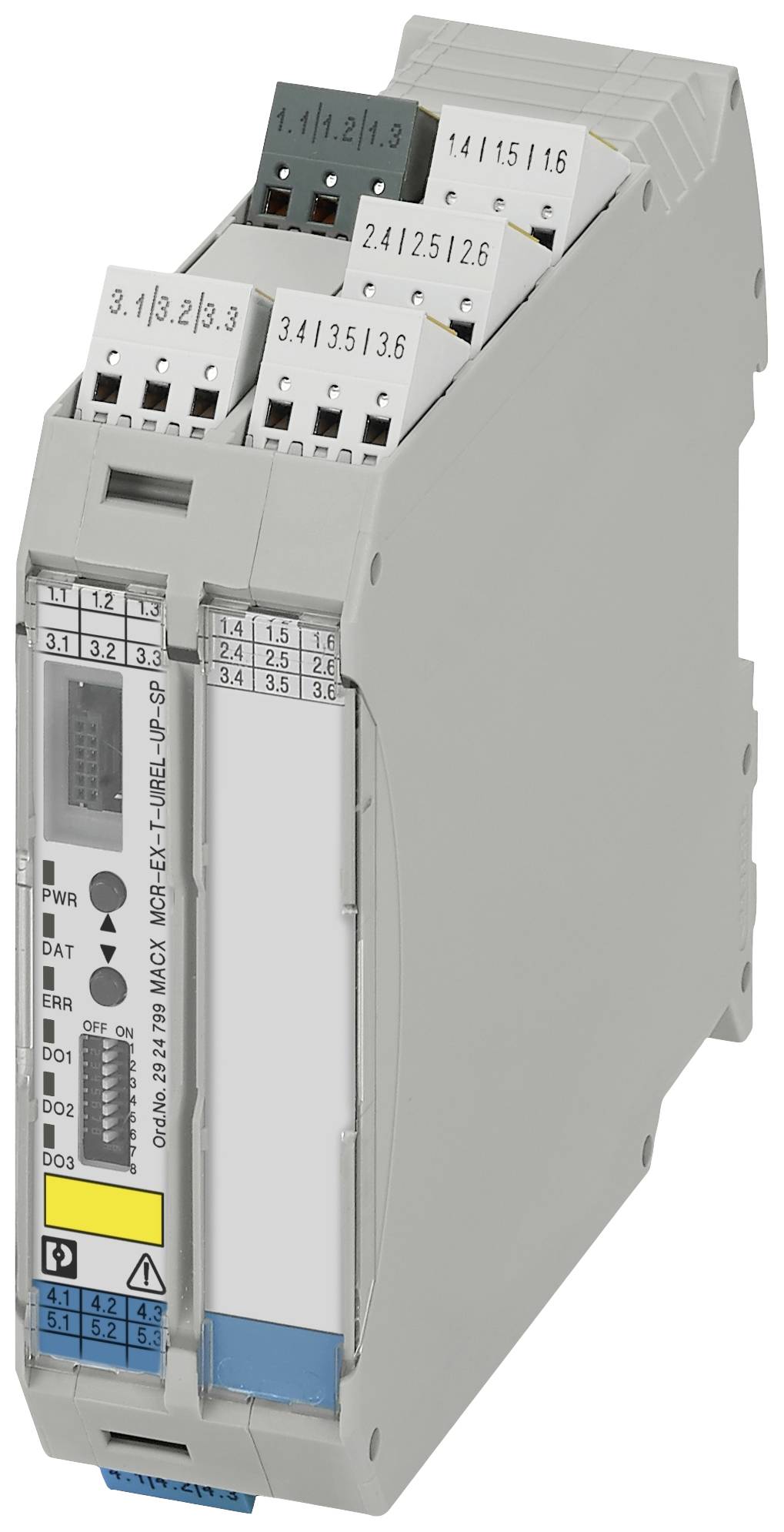

Appareil électrotechnique doté de différentes connexions et étiquettes. Des symboles triangulaires et des chiffres sont visibles.

'Diagramme du module électronique : Flèche allant de IN à OUT. Symboles internes : Résistance, Tension/Courant U,I, Boucle, Commutateur avec 3x et POWER.'

Diagramme d'un système de contrôle : connexions entre les capteurs, les entrées/sorties et les zones 0, 1, 2. Unités passives PLC/DCS.

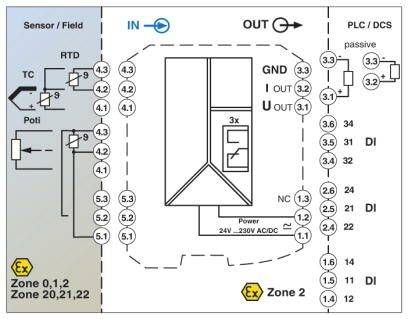

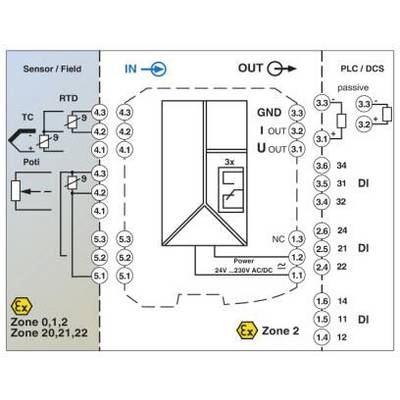

'Schéma de circuit de sécurité électrique : capteurs, entrées et sorties, alimentation électrique. Zones protégées contre les explosions (Ex). Contacts principaux GND, I OUT, U OUT.'

1/4

Type

MACX MCR-EX-T-UIREL-UP-SP

Tension d'alimentation

24 V - 230 V

Consommation électrique

100 mA

Signal de sortie

4 ma - 20 mA

Gamme de température

-40°C à +85 °C

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 7 janvier 2027

Nombre

pièce(s)

Total (CHF 599.95 / pièce(s))

CHF 599.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Types de capteurs utilisables (RTD) : capteurs PT, ni, Cu : 2, 3, 4 conducteurs
TYPES DE CAPTEURS UTILISABLES (TC) : B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Plage de mesure de la température : -250 °C - +2500 °C (plage en fonction du type de capteur)
Plage de signal d'entrée : 0 Ω - 50 kΩ
Consommation : 2.4 W
Longueur de dénudage : 8 mm
Section du conducteur : 0.2 mmm² - 1.5 mm²
Section de conducteur AWG : 24 - 16

Type: MACX MCR-EX-T-UIREL-UP-SP

Tension d'alimentation: 24 V - 230 V

Consommation électrique: 100 mA

Signal de sortie: 4 ma - 20 mA

Gamme de température: -40°C à +85 °C

Charge: 600 Ω

Description: Convertisseur de mesure de température

Dim.: (L x l x H) 113.5 x 35.2 x 117.7 mm

Connexion: Raccord Push-In

Température de fonctionnement: -250 °C (min)

Température de fonctionnement min.: -250 °C

Résistance d'entrée: 0 Ω - 50 kΩ

Référence fabricant: 2924799

Largeur: 35.2 mm

Hauteur: 117.7 mm

Longueur: 113.5 mm

Température ambiante max.: +65 °C

Température ambiante min.: -20 °C

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Convertisseur de mesure de température 2924799

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Convertisseur de mesure de température 2924799

Description

Programmation pendant le fonctionnement, avec le circuit de mesure ex branché et également sans tension via l'adaptateur de programmation IFS-USB-PROG. Entrée pour thermomètre à résistance, thermocouples, codeurs, potentiomètres et sources mV, [ex ia] IIC. Compensation des points froids avec fiche séparée.
