Name: Phoenix Contact MACX MCR-EX-RTD-I-SP Convertisseur de mesure de température 1050252
Brand: Phoenix Contact
SKU: 3562261
Availability: BackOrder

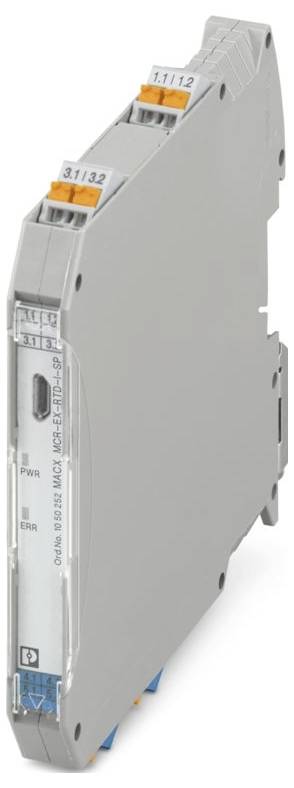

Phoenix Contact MACX MCR-EX-RTD-I-SP Convertisseur de mesure de température 1050252-0

Photo non contractuelle

Type

MACX MCR-EX-RTD-I-SP

Tension d'alimentation

24 V/DC

Dim.

(L x l x H) 113.7 x 12.5 x 107.9 mm

Connexion

Raccord Push-In

Référence fabricant

1050252

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 30 décembre

Nombre

pièce(s)

Total (CHF 339.95 / pièce(s))

CHF 339.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14;24... 22 (douille TWIN sans douille en plastique);20 ... 16 (douille TWIN avec douille en plastique)
Largeur : 12,5 mm
Hauteur : 107,9 mm
Profondeur : 113,7 mm
Couleur : gris (RAL 7042)
Matériau du boîtier : PA 6.6-FR
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 49 °C
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m (les données techniques se réfèrent à des altitudes ≤2000 m au-dessus du NN Pour les altitudes >de 2000 m au-dessus de NN, voir fiche technique.)
Normes/réglementations: EN 61000-4-6
Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
Type de montage : montage sur rail support
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Longueur de dénudage : 10 mm
ATEX : ATEX
IECEx: IECEx
Étiquette :  2Ex ec ic [ia Ga] IIC T4 GC
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte : ≤ 0,76 W
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V C.C.
CE : CE
Certificat : BY/112 02.01 TP012 103.01 00082
Signal : signal
Compatibilité électromagnétique: Conformité à la directive CEM
Rayonnement perturbateur : rayonnement perturbateur
Champ RF électromagnétique: Champ RF électromagnétique
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Autorisation de construction navale: Agrément de construction navale
INMETRO: INMETRO
Résistance aux interférences : EN 61000-6-2
Affichage de l'état : LED verte (tension d'alimentation) ; LED rouge, clignotant 2,8 Hz (erreur de ligne, de capteur à l'entrée ou à la sortie, ERR) ; LED rouge, clignotant 1,4 Hz (mode simulation, ERR) ; LED rouge, allumé en permanence (erreur de module, ERR)
Désignation : grandeurs parasites guidés par les lignes
Séparation galvanique entre entrée et sortie : oui
Application : Température
Approvisionnement : approvisionnement
Nombre de canaux : 1
Restriction d'utilisation : Limitation d'utilisation
REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
Isolation : séparation sûre
Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
Données relatives à la construction navale: Données relatives à la construction navale
Température : B
Humidité : B
Vibration : A
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale : 60 Veff (IEC/EN 60079-11)
Tension d'essai : 1.75 kV
Section de conducteur flexible (2 conducteurs de même section transversale): 0,25 mm² ... 0,34 mm² (douille TWIN sans douille en plastique);0,5 mm² ... 1,5 mm² (douille TWIN avec douille en plastique)
Max. Tension de sortie Uo : 6 V
Max. Courant de sortie IO: 16,6 mA (RTD en technologie à 4 fils);13 mA (RTD en technologie à 3 fils);7,1 mA (RTD en technologie à 2 fils);16,6 mA (2x RTD en technologie à 2 fils);13 mA (potentiomètre)
Max. Puissance de sortie Po : 25,2 mW (linéaire)
Tension maximale de sécurité de : 60 V c.a./c.c.
Charge/charge de sortie Sortie de courant: ≤ 600 Ω
Fonctionnalité : Fonctionnalité
Nombre de sorties : 1
Tension nominale d'alimentation : 24 V c.c. -20 % ... +25 %
Séparation galvanique : séparation galvanique
Coefficient de température typique : 0,01 %/K
Puissance absorbée : ≤ 1 W
Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA (SIL)
Signal de sortie Courant maximal: ≥ 21 mA
Écart typique par rapport à la valeur finale de la plage de mesure : 1 %
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Configuration : Logiciel
Description de l'entrée: Sécurité intrinsèque
Nombre d'entrées : 1
Installation Ex (EPL): GC;Div. 2
EAC Ex: EAC Ex
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Circuits ex i (EPL): GA;Da;Ma;Div. 1
Max. Capacité interne Ci: 44 nF
Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
Séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1 : séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1
Max. Résistance totale admissible: 50 Ω (par ligne)
Mesure : Mesure
Séparation galvanique Entrée/Alimentation IEC/EN 60079-11: Séparation galvanique Entrée/Alimentation IEC/EN 60079-11
Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
Plage de résistance linéaire: 0 Ω ... 50 kΩ
Courant d'alimentation du capteur: 10 µA ... 210 µA (jusqu'à 2x 210 µA pour 3 conducteurs)
IIB/IIIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 460 mH / 1000 µF
IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 40 µF
IIC (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 555 nF
Plage de mesure de température : -200 °C ... 850 °C (plage en fonction du type de capteur)
Plage de mesure Température : ≥ 50 K
Signal: Courant: Signal: Courant
Réponse de saut (0-99%): ≤ 1,7 s
La capacité systémique : capacité systémique
Erreur de transmission typique : 0,1 % (p. ex. pour Pt 100, 300 K, 4 ... (StandBy : 20 mA)
Configurable/programmable : Oui
Ondulation de sortie (courant): < 15 µASS;< 10 µArms
Comportement en cas d'erreur du capteur : librement définissable
Données techniques de sécurité: Bornes: 4.1, 4.2, 5.1, 5.2: Données techniques de sécurité: Bornes: 4.1, 4.2, 5.1, 5.2
IIA/I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 850 mH / 1000 µF
IIB/IIA (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 950 nF
IIIC/I (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 950 nF
Plage d'utilisation en hauteur (≤ 2000 m): Plage d'utilisation en hauteur (≤ 2000 m)
Plage d'utilisation en hauteur (≤ 3000 m): Plage d'utilisation en hauteur (≤ 3000 m)
Altitude : > 4000 m... 5000 m
Plage d'utilisation en hauteur (≤ 4000 m): Plage d'utilisation en hauteur (≤ 4000 m)
Plage d'utilisation en hauteur (≤ 5000 m): Plage d'utilisation en hauteur (≤ 5000 m)
Plage de résistance Potentiomètre: 0 Ω ... 50 kΩ
EAC Ex: EAC Ex

Type: MACX MCR-EX-RTD-I-SP

Tension d'alimentation: 24 V/DC

Dim.: (L x l x H) 113.7 x 12.5 x 107.9 mm

Connexion: Raccord Push-In

Référence fabricant: 1050252

Largeur: 12.5 mm

Hauteur: 107.9 mm

Longueur: 113.7 mm

Température ambiante max.: 49 °C

Température ambiante min.: -40 °C

Poids: 0.15 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Convertisseur de mesure de température 1050252

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Convertisseur de mesure de température 1050252

Description

Convertisseur de température Ex-i : transforme les signaux émis par des thermomètres à résistance installés en zone Ex et envoie un signal 0/4-20 mA à une charge dans la zone sûre. Librement programmable, séparation 3 voies, SIL, connecteur push-in, configuration standard.
