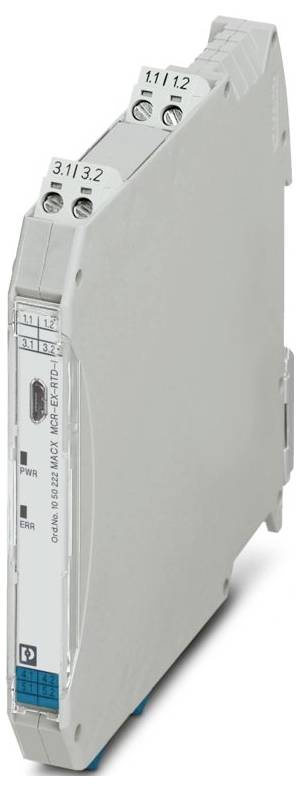

Phoenix Contact MACX MCR-EX-RTD-I Convertisseur de mesure de température 1050222
EAN :
N° réf. fabricant :
Code produit :
Type
MACX MCR-EX-RTD-I
Tension d'alimentation
24 V/DC
Dim.
(L x l x H) 113.7 x 12.5 x 112.5 mm
Connexion
Raccord à visser
Référence fabricant
1050222
Fiche technique (PDF)
Nombre
Total (CHF 281.17 / pièce(s))
CHF 281.17
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : MACX Analog
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 12,5 mm
- Hauteur : 112,5 mm
- Profondeur : 113,7 mm
- Couleur : gris (RAL 7042)
- Matériau du boîtier : PA 6.6-FR
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 49 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m (les données techniques se réfèrent à des altitudes ≤2000 m au-dessus du NN Pour les altitudes >de 2000 m au-dessus de NN, voir fiche technique.)
- Normes/réglementations: EN 61000-4-6
- Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Longueur de section dénudée : 7 mm
- ATEX : ATEX
- IECEx: IECEx
- Étiquette : 2Ex ec ic [ia Ga] IIC T4 GC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte : ≤ 0,76 W
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V C.C.
- CE : CE
- Certificat : BY/112 02.01 TP012 103.01 00082
- Signal : signal
- Compatibilité électromagnétique: Conformité à la directive CEM
- Rayonnement perturbateur : rayonnement perturbateur
- Champ RF électromagnétique: Champ RF électromagnétique
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Influence guidée : influence guidée
- Autorisation de construction navale: Agrément de construction navale
- INMETRO: INMETRO
- Résistance aux interférences : EN 61000-6-2
- Affichage de l'état : LED verte (tension d'alimentation) ; LED rouge, clignotant 2,8 Hz (erreur de ligne, de capteur à l'entrée ou à la sortie, ERR) ; LED rouge, clignotant 1,4 Hz (mode simulation, ERR) ; LED rouge, allumé en permanence (erreur de module, ERR)
- Désignation : grandeurs parasites guidés par les lignes
- Séparation galvanique entre entrée et sortie : oui
- Application : Température
- Approvisionnement : approvisionnement
- Nombre de canaux : 1
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Isolation : séparation sûre
- Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : B
- Humidité : B
- Vibration : A
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation nominale : 60 Veff (IEC/EN 60079-11)
- Tension d'essai : 1.75 kV
- Max. Tension de sortie Uo : 6 V
- Max. Courant de sortie IO: 16,6 mA (RTD en technologie à 4 fils);13 mA (RTD en technologie à 3 fils);7,1 mA (RTD en technologie à 2 fils);16,6 mA (2x RTD en technologie à 2 fils);13 mA (potentiomètre)
- Max. Puissance de sortie Po : 25,2 mW (linéaire)
- Tension maximale de sécurité de : 60 V c.a./c.c.
- Charge/charge de sortie Sortie de courant: ≤ 600 Ω
- Fonctionnalité : Fonctionnalité
- Nombre de sorties : 1
- Tension nominale d'alimentation : 24 V c.c. -20 % ... +25 %
- Séparation galvanique : séparation galvanique
- Coefficient de température typique : 0,01 %/K
- Puissance absorbée : ≤ 1 W
- Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA (SIL)
- Signal de sortie Courant maximal: ≥ 21 mA
- Écart typique par rapport à la valeur finale de la plage de mesure : 1 %
- Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
- Configuration : Logiciel
- Description de l'entrée: Sécurité intrinsèque
- Nombre d'entrées : 1
- Installation Ex (EPL): GC;Div. 2
- EAC Ex: EAC Ex
- Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
- Circuits ex i (EPL): GA;Da;Ma;Div. 1
- Max. Capacité interne Ci: 44 nF
- Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
- Séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1 : séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1
- Max. Résistance totale admissible: 50 Ω (par ligne)
- Mesure : Mesure
- Séparation galvanique Entrée/Alimentation IEC/EN 60079-11: Séparation galvanique Entrée/Alimentation IEC/EN 60079-11
- Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
- Plage de résistance linéaire: 0 Ω ... 50 kΩ
- Courant d'alimentation du capteur: 10 µA ... 210 µA (jusqu'à 2x 210 µA pour 3 conducteurs)
- IIB/IIIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 460 mH / 1000 µF
- IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 40 µF
- IIC (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 555 nF
- Plage de mesure de température : -200 °C ... 850 °C (plage en fonction du type de capteur)
- Plage de mesure Température : ≥ 50 K
- Signal: Courant: Signal: Courant
- Réponse de saut (0-99%): ≤ 1,7 s
- Prise de contrôle : prise de contrôle
- Diamètre (max) : 2 mm
- La capacité systémique : capacité systémique
- Erreur de transmission typique : 0,1 % (p. ex. pour Pt 100, 300 K, 4 ... (StandBy : 20 mA)
- Configurable/programmable : Oui
- Ondulation de sortie (courant): < 15 µASS;< 10 µArms
- Comportement en cas d'erreur du capteur : librement définissable
- Données techniques de sécurité: Bornes: 4.1, 4.2, 5.1, 5.2: Données techniques de sécurité: Bornes: 4.1, 4.2, 5.1, 5.2
- IIA/I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 850 mH / 1000 µF
- IIB/IIA (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 950 nF
- IIIC/I (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 950 nF
- Plage d'utilisation en hauteur (≤ 2000 m): Plage d'utilisation en hauteur (≤ 2000 m)
- Plage d'utilisation en hauteur (≤ 3000 m): Plage d'utilisation en hauteur (≤ 3000 m)
- Altitude : > 4000 m... 5000 m
- Plage d'utilisation en hauteur (≤ 4000 m): Plage d'utilisation en hauteur (≤ 4000 m)
- Plage d'utilisation en hauteur (≤ 5000 m): Plage d'utilisation en hauteur (≤ 5000 m)
- Plage de résistance Potentiomètre: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Type
MACX MCR-EX-RTD-I
- Tension d'alimentation
24 V/DC
- Dim.
(L x l x H) 113.7 x 12.5 x 112.5 mm
- Connexion
Raccord à visser
- Référence fabricant
1050222
- Largeur
12.5 mm
- Hauteur
112.5 mm
- Longueur
113.7 mm
- Poids
0.13 kg
- UKCA
oui
- Type de produit
Convertisseur de température
Documents & téléchargements
Fiche technique
Fiche technique 3562247 Phoenix Contact MACX MCR-EX-RTD-I Convertisseur de mesure de température 1050222
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562247 Phoenix Contact MACX MCR-EX-RTD-I Convertisseur de mesure de température 1050222
Description
Convertisseur de température Ex-i : transforme les signaux émis par des thermomètres à résistance installés en zone Ex et envoie un signal 0/4-20 mA à une charge dans la zone sûre. Programmable librement Séparation 3 voies, SIL, raccord vissé, configuration standard.
