Name: Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Convertisseur de mesure de température 1145207
Brand: Phoenix Contact
SKU: 3564773
Availability: BackOrder

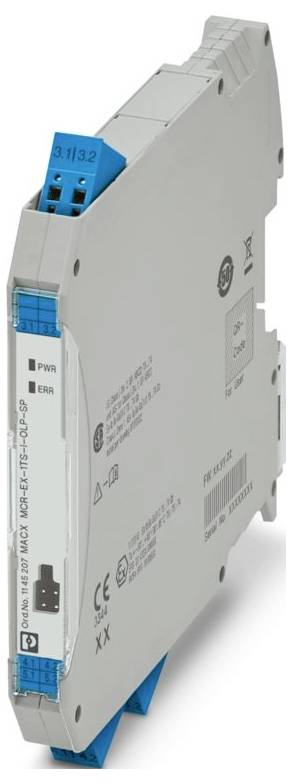

Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Convertisseur de mesure de température 1145207-0

Photo non contractuelle

Type

MACX MCR-EX-1TS-I-OLP-SP

Tension d'alimentation

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Dim.

(L x l x H) 113.7 x 12.5 x 116 mm

Connexion

Raccord Push-In

Température de fonctionnement

-40 °C (min)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 15 janvier 2027

Nombre

pièce(s)

Total (CHF 329.95 / pièce(s))

CHF 393.95

-16 %

CHF 329.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Field Analog
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 12,5 mm
Hauteur : 116 mm
Profondeur : 113,7 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -50 °C ... 100 °C
Altitude: ≤ 4000 m (au-dessus de NN)
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Longueur de section dénudée : 8 mm
ATEX : ATEX
IECEx: IECEx
Vitesse de transmission : 1200 bauds
Étiquette : IS for Class I, Div. 2, Groupes A, B, C, D | T6...T4;AIS / Classe I / Div. 1 / ABCD
Plage de tension d'alimentation : alimentation en boucle, pas d'alimentation externe nécessaire ; 11 V c.c. ... 30 V C.C.
CE : CE
Certificat : IECEx EPS 20.0060X
Plage de tension d'entrée: -20 mV ... 100 mV (intervalle de mesure minimum: 5 mV)
Signal : signal
Classe climatique : B2
CSA: CSA
Affichage de l'état : LED (rouge)
Protocoles pris en charge : HART
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 1
Retard de mise sous tension :  7 s (HART) ; 7 s (valeur mesurée)
Tension d'essai : 2 kV c.a. (50 Hz, 60 s)
Fonctionnalité : Fonctionnalité
Communication de données (bypass): Communication de données (bypass)
Signal d'entrée : température
Signal de sortie courant: 4 mA ... 20 mA;20 mA ... 4 mA
Signal de sortie Courant maximal: 23 mA
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Configuration : logiciel ; HART
Nombre d'entrées : 1
Installation Ex (EPL) : GB;Div. 1
Circuits ex i (EPL): GA;Div. 1
Mesure : Mesure
Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
Plage de résistance linéaire: 10 Ω ... 2000 Ω (intervalle de mesure minimum: 10 Ω)
Plage de mesure de température : -250 °C ... 2500 °C (plage en fonction du type de capteur)
Plage de mesure Température: ≥ 10 K (RTD);≥ 50 K (TC)
TYPES DE CAPTEURS UTILISABLES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Courant: Signal: Courant
CHARGE: (UL - 11 V) / 0,023 A
Réponse de saut (0-99%) : 1 s (TC) ; 1 s (RTD)
Séparation galvanique entrée/sortie : entrée/sortie de séparation galvanique
Codage DUR: FSK ± 0,5 mA
Version HART : 7
Filtre de fréquence réseau : 50/60 Hz
Résistance de communication : ≥ 250 Ω

Type: MACX MCR-EX-1TS-I-OLP-SP

Tension d'alimentation: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Dim.: (L x l x H) 113.7 x 12.5 x 116 mm

Connexion: Raccord Push-In

Température de fonctionnement: -40 °C (min)

Température de fonctionnement min.: -40 °C

Référence fabricant: 1145207

Largeur: 12.5 mm

Hauteur: 116 mm

Longueur: 113.7 mm

Température ambiante max.: 85 °C

Température ambiante min.: -40 °C

Poids: 0.14 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Convertisseur de mesure de température 1145207

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Convertisseur de mesure de température 1145207

Description

Convertisseur de température alimenté par boucle de sortie Ex i pour la transmission de signaux de capteurs RTD et TC ainsi que de capteurs de résistance et de tension de plus de 4 mA ... 20 mA. HART, amplificateur de séparation Ex i, configuration standard, connecteur Push-In
