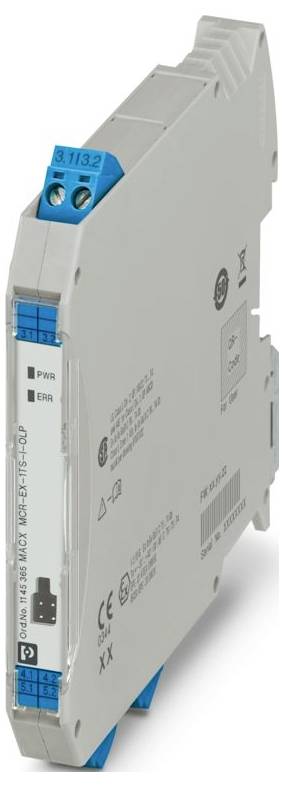

Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertisseur de mesure de température 1145365
EAN :
N° réf. fabricant :
Code produit :
Type
MACX MCR-EX-1TS-I-OLP
Dim.
(L x l x H) 113.7 x 12.5 x 112.5 mm
Connexion
Raccord à visser
Référence fabricant
1145365
Largeur
12.5 mm
Fiche technique (PDF)
Nombre
Total (CHF 305.23 / pièce(s))
CHF 421.49
-28 %
CHF 305.23
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Field Analog
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 12,5 mm
- Hauteur : 112,5 mm
- Profondeur : 113,7 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -50 °C ... 100 °C
- Altitude: ≤ 4000 m (au-dessus de NN)
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Longueur de section dénudée : 7 mm
- ATEX : ATEX
- IECEx: IECEx
- Vitesse de transmission : 1200 bauds
- Étiquette : IS for Class I, Div. 2, Groupes A, B, C, D | T6...T4;AIS / Classe I / Div. 1 / ABCD
- Plage de tension d'alimentation : alimentation en boucle, pas d'alimentation externe nécessaire ; 11 V c.c. ... 30 V C.C.
- CE : CE
- Certificat : IECEx EPS 20.0060X
- Plage de tension d'entrée: -20 mV ... 100 mV (intervalle de mesure minimum: 5 mV)
- Signal : signal
- Classe climatique : B2
- CSA: CSA
- Affichage de l'état : LED (rouge)
- Protocoles pris en charge : HART
- Séparation galvanique entre entrée et sortie : oui
- Approvisionnement : approvisionnement
- Nombre de canaux : 1
- Retard de mise sous tension : 7 s (HART) ; 7 s (valeur mesurée)
- Tension d'essai : 2 kV c.a. (50 Hz, 60 s)
- Fonctionnalité : Fonctionnalité
- Communication de données (bypass): Communication de données (bypass)
- Signal d'entrée : température
- Signal de sortie courant: 4 mA ... 20 mA;20 mA ... 4 mA
- Signal de sortie Courant maximal: 23 mA
- Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
- Configuration : logiciel ; HART
- Nombre d'entrées : 1
- Installation Ex (EPL) : GB;Div. 1
- Circuits ex i (EPL): GA;Div. 1
- Mesure : Mesure
- Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
- Plage de résistance linéaire: 10 Ω ... 2000 Ω (intervalle de mesure minimum: 10 Ω)
- Plage de mesure de température : -250 °C ... 2500 °C (plage en fonction du type de capteur)
- Plage de mesure Température: ≥ 10 K (RTD);≥ 50 K (TC)
- TYPES DE CAPTEURS UTILISABLES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signal: Courant: Signal: Courant
- CHARGE: (UL - 11 V) / 0,023 A
- Réponse de saut (0-99%) : 1 s (TC) ; 1 s (RTD)
- Séparation galvanique entrée/sortie : entrée/sortie de séparation galvanique
- Codage DUR: FSK ± 0,5 mA
- Version HART : 7
- Filtre de fréquence réseau : 50/60 Hz
- Résistance de communication : ≥ 250 Ω
- Prise de contrôle : prise de contrôle
- Diamètre (max) : 2 mm
- Type
MACX MCR-EX-1TS-I-OLP
- Dim.
(L x l x H) 113.7 x 12.5 x 112.5 mm
- Connexion
Raccord à visser
- Référence fabricant
1145365
- Largeur
12.5 mm
- Hauteur
112.5 mm
- Longueur
113.7 mm
- Poids
0.14 kg
- UKCA
oui
- Type de produit
Convertisseur de température
Documents & téléchargements
Fiche technique
Fiche technique 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertisseur de mesure de température 1145365
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertisseur de mesure de température 1145365
Description
Convertisseur de température alimenté par boucle de sortie Ex i pour la transmission de signaux de capteurs RTD et TC ainsi que de capteurs de résistance et de tension de plus de 4 mA ... 20 mA. HAUT, amplificateur de séparation Ex i, configuration standard, raccord vissé
