Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertisseur de mesure de température 1145196

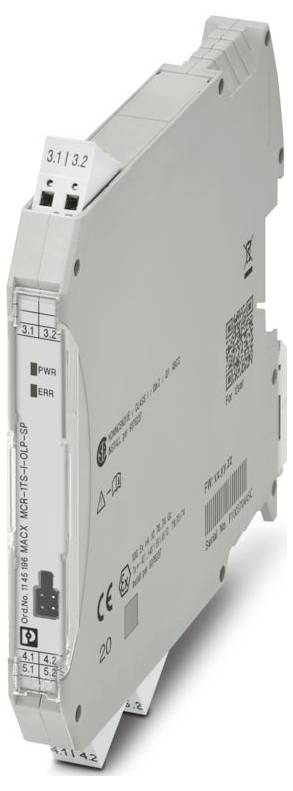

Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertisseur de mesure de température 1145196-0
Photo non contractuelle
Type
MACX MCR-1TS-I-OLP-SP
Tension d'alimentation
11 V DC ... 36 V DC V/DC
Dim.
(L x l x H) 113.7 x 12.5 x 116 mm
Connexion
Raccord Push-In
Référence fabricant
1145196
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 2 décembre
Nombre
Total (CHF 433.95 / pièce(s))
CHF 433.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Famille de produits : Field Analog
  • Type de raccordement : connecteur Push-In
  • Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
  • Section conducteur rigide: 0,2 mm² ... 1,5 mm²
  • Section de conducteur AWG: 24 ... 16
  • Largeur : 12,5 mm
  • Hauteur : 116 mm
  • Profondeur : 113,7 mm
  • Couleur : gris (RAL 7042)
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP20
  • Température ambiante (fonctionnement): -40 °C ... à 85 °C
  • Température ambiante (stockage/transport) : -50 °C ... 100 °C
  • Altitude: ≤ 4000 m (au-dessus de NN)
  • Type de montage : montage sur rail support
  • Propriétés d'isolement: Propriétés d'isolation
  • Catégorie de surtension : II
  • Degré de pollution : 2
  • Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
  • Longueur de section dénudée : 8 mm
  • ATEX : ATEX
  • Vitesse de transmission : 1200 bauds
  • Étiquetage : Ex ec IIC T6...T4
  • Plage de tension d'alimentation : alimentation en boucle, pas d'alimentation externe nécessaire ; 11 V c.c. ... 36 V c.c. (standard)
  • CE : CE
  • Certificat : PxCIF20ATEX1145192U
  • Plage de tension d'entrée: -20 mV ... 100 mV (intervalle de mesure minimum: 5 mV)
  • Signal : signal
  • Classe climatique : B2
  • CSA: CSA
  • Affichage de l'état : LED (rouge)
  • Protocoles pris en charge : HART
  • Séparation galvanique entre entrée et sortie : oui
  • Approvisionnement : approvisionnement
  • Nombre de canaux : 1
  • Retard de mise sous tension :  7 s (HART) ; 7 s (valeur mesurée)
  • Tension d'essai : 2 kV c.a. (50 Hz, 60 s)
  • Fonctionnalité : Fonctionnalité
  • Communication de données (bypass): Communication de données (bypass)
  • Signal d'entrée : température
  • Signal de sortie courant: 4 mA ... 20 mA;20 mA ... 4 mA
  • Signal de sortie Courant maximal: 23 mA
  • Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
  • Configuration : logiciel ; HART
  • Nombre d'entrées : 1
  • Installation Ex (EPL): GC;Div. 2
  • Mesure : Mesure
  • Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
  • Plage de résistance linéaire: 10 Ω ... 2000 Ω (intervalle de mesure minimum: 10 Ω)
  • Plage de mesure de température : -250 °C ... 2500 °C (plage en fonction du type de capteur)
  • Plage de mesure Température: ≥ 10 K (RTD);≥ 50 K (TC)
  • TYPES DE CAPTEURS UTILISABLES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
  • Signal: Courant: Signal: Courant
  • CHARGE: (UL - 11 V) / 0,023 A
  • Réponse de saut (0-99%) : 1 s (TC) ; 1 s (RTD)
  • Séparation galvanique entrée/sortie : entrée/sortie de séparation galvanique
  • Codage DUR: FSK ± 0,5 mA
  • Version HART : 7
  • Filtre de fréquence réseau : 50/60 Hz
  • Résistance de communication : ≥ 250 Ω
Type

MACX MCR-1TS-I-OLP-SP

Tension d'alimentation

11 V DC ... 36 V DC V/DC

Dim.

(L x l x H) 113.7 x 12.5 x 116 mm

Connexion

Raccord Push-In

Référence fabricant

1145196

Largeur

12.5 mm

Hauteur

116 mm

Longueur

113.7 mm

Température ambiante max.

85 °C

Température ambiante min.

-40 °C

Poids

0.1521 kg

UKCA

oui

Type de produit

Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertisseur de mesure de température 1145196

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertisseur de mesure de température 1145196

Description

Convertisseur de température alimenté en boucle de sortie pour la transmission de signaux de capteurs RTD et TC ainsi que de capteurs de résistance et de tension de plus de 4 mA ... 20 mA. HAUT, amplificateur de séparation, configuration standard, connecteur push-in

Ce texte a été traduit par une machine.
