Name: Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 2137516
Availability: BackOrder

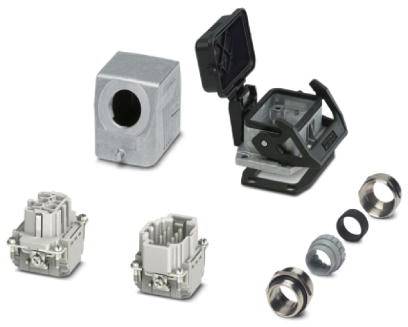

Plusieurs connecteurs et boîtiers métalliques de différentes formes et tailles. Composants principaux pour applications industrielles.

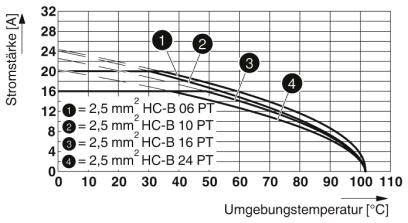

Le diagramme montre l'intensité du courant en fonction de la température ambiante pour différents types de câbles (de HC-B 06 PT à HC-B 24 PT). L'intensité du courant diminue avec l'augmentation de la température.

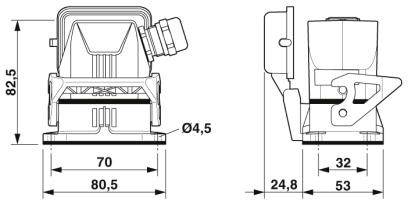

Dessin technique d'un composant avec vue latérale et vue de face, montrant les dimensions et les détails de la structure et des connexions.

Dessin technique d'un trou rectangulaire dans une plaque ondulée avec les dimensions suivantes : largeur 70 mm, hauteur 35 mm, quatre trous de Ø 4,5 mm.

Un circuit imprimé rectangulaire avec six emplacements circulaires, numérotés de 1 à 6. Un symbole de mise à la terre est également présent en haut.

Représentation d'un connecteur à six broches avec numérotation des contacts : 4, 5, 6 à gauche et 1, 2, 3 à droite, symbole de mise à la terre en haut.

1/6

Photo non contractuelle

Type de produit

Kit connecteur

Connexion

Push-In

Matériau boîtier

aluminium moulage sous pression

Indice de protection

IP66

IP67

Section du conducteur (min.)

0.14 mm²

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 18 décembre

Nombre

pièce(s)

Total (CHF 51.95 / pièce(s))

CHF 51.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Kit connecteur Nombre total de pôles 6 + PE

Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL 1416353
Contenu: 1 pc(s)

Caractéristiques techniques

Forme : B6
Courant de référence: 16 A
Sortie de câble : latérale
Tension nominale : 6 kV
Section de raccordement AWG: 26... 14
Diamètre extérieur du câble : 6 mm... 12 mm
Longueur découpe de montage : 52 mm
Découpe de montage large : 35 mm
Matériau support de contact : PC
Matériau de la barre de verrouillage : PA
Classe de inflammabilité UL 94 : V0
Couvercle de protection intégré : oui
Indice de protection IP67 : lorsqu'il est branché

Type de produit: Kit connecteur

Connexion: Push-In

Matériau boîtier: aluminium moulage sous pression

: IP66
IP67

Section du conducteur (min.): 0.14 mm²

Section du conducteur (max.): 2.5 mm²

Nombre de pôles: 6

Température min.: -40 °C

Température max.: +100 °C

Contact séquentiel (PE): oui

Contenu: 1 pc(s)

Nombre total de pôles: 6 + PE

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2137516 Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137516 Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL Contenu: 1 pc(s)

Description

SET de connecteurs, nombre de pôles : 6, matériau : aluminium moulé sous pression, résistant à l'eau de mer, type de raccordement : connecteur Push-in, section de raccordement : AWG 26- 14, sortie de câble : latérale
