Name: Phoenix Contact FA MCR-HT-1TS-I-OLP Transmetteur de tête 1145210
Brand: Phoenix Contact
SKU: 3564786
Availability: BackOrder

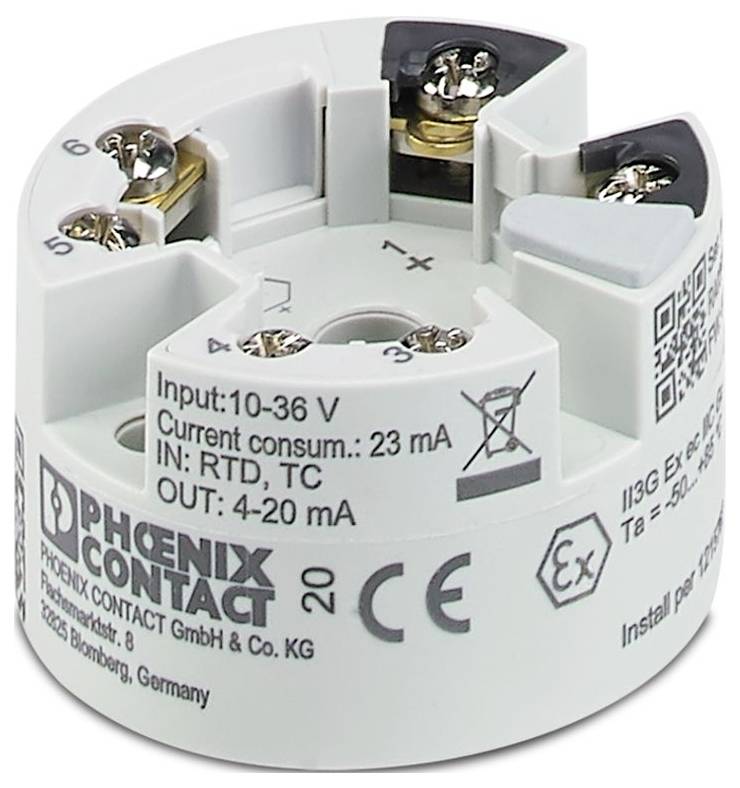

Phoenix Contact FA MCR-HT-1TS-I-OLP Transmetteur de tête 1145210-0

Photo non contractuelle

Type

FA MCR-HT-1TS-I-OLP

Tension d'alimentation

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Connexion

Raccord à visser

Température de fonctionnement

-40 °C (min)

Température de fonctionnement min.

-40 °C

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 237.95 / pièce(s))

CHF 389.95

-39 %

CHF 237.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Field Analog
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,5 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00 (en cas de montage dans le boîtier de terrain IP66/67, NEMA 4X)
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -50 °C ... 100 °C
Altitude: ≤ 4000 m (au-dessus de NN)
Type de montage : montage ; montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (engourdissement autorisé)
Longueur de section dénudée : 8 mm
ATEX : ATEX
Vitesse de transmission : 1200 bauds
Étiquetage : Ex ec IIC T6...T4
Plage de tension d'alimentation : alimentation en boucle, pas d'alimentation externe nécessaire ; 10 V c.c. ... 36 V c.c. (standard)
CE : CE
Certificat : PxCIF20ATEX1145192U
Plage de tension d'entrée: -20 mV ... 100 mV (intervalle de mesure minimum: 5 mV)
Consignes de montage : montage dans la tête de raccordement B selon DIN EN 50446
Classe climatique : C1
CSA: CSA
Protocoles pris en charge : HART
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 1
Retard de mise sous tension :  7 s (HART) ; 7 s (valeur mesurée)
Tension d'essai : 2 kV c.a. (50 Hz, 60 s)
Fonctionnalité : Fonctionnalité
Communication de données (bypass): Communication de données (bypass)
Signal de sortie courant: 4 mA ... 20 mA (HART);20 mA ... 4 mA (HART)
Signal de sortie Courant maximal: 23 mA
Configuration : logiciel ; HART
Nombre d'entrées : 1
Installation Ex (EPL): GC;Div. 2
Mesure : Mesure
Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
Plage de résistance linéaire: 10 Ω ... 2000 Ω (intervalle de mesure minimum: 10 Ω)
Plage de mesure de température : -250 °C ... 2500 °C (plage en fonction du type de capteur)
Plage de mesure Température: ≥ 10 K (RTD);≥ 50 K (TC)
TYPES DE CAPTEURS UTILISABLES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Courant: Signal: Courant
CHARGE: (UL - 10 V) / 0,023 A
Réponse de saut (0-99%) : 1 s (TC) ; 1 s (RTD)
Séparation galvanique entrée/sortie : entrée/sortie de séparation galvanique
Codage DUR: FSK ± 0,5 mA
Version HART : 7
Filtre de fréquence réseau : 50/60 Hz
Résistance de communication : ≥ 250 Ω

Type: FA MCR-HT-1TS-I-OLP

Tension d'alimentation: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Connexion: Raccord à visser

Température de fonctionnement: -40 °C (min)

Température de fonctionnement min.: -40 °C

Référence fabricant: 1145210

Température ambiante max.: 85 °C

Température ambiante min.: -40 °C

Poids: 0.1379 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Transmetteur de tête 1145210

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Transmetteur de tête 1145210

Description

Transmetteur de tête alimenté en boucle de sortie pour la transmission de signaux de capteurs RTD et TC, ainsi que de capteurs de résistance et de tension de plus de 4 mA ... 20 mA. DURABLE, configuration standard, raccord vissé
