Name: Phoenix Contact FA MCR-D-TUI-UI-2REL-UP Afficheur numérique
Brand: Phoenix Contact
SKU: 2225685
Availability: BackOrder

Un appareil de mesure électronique avec un affichage numérique, deux grandes touches de commande à l'avant, à côté desquelles reposent deux fines tiges noires.

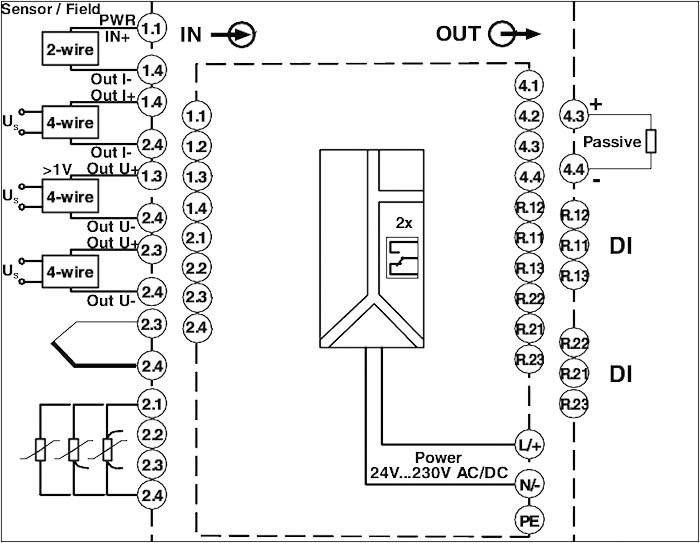

Schéma de câblage d'un appareil électrique avec connexions de capteurs et d'appareils, montrant les entrées et sorties, alimentation électrique de 24V à 230V AC/DC.

Diagramme d'un circuit électrique avec des champs pour le capteur/champ et l'entrée tout ou rien (DI). Alimentation électrique : 24V...230V AC/DC. Affectation des entrées et sorties illustrée.

Un schéma de circuit d'un composant électronique avec des bornes d'entrée et de sortie. Les symboles représentent les paramètres électriques et les fonctions.

1/4

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 654.95 / pièce(s))

CHF 654.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Température ambiante (fonctionnement): -20 °C 0...60 °C
Max. Hauteur d'utilisation :< 2000 m (au-dessus de NN)
Description de l'entrée : entrée universelle
Signal d'entrée courant : 0 ma... 20 ma + 10 %
Signal de sortie courant : 0 ma... 20 mA.
Longueur de dénudage : 10 mm
Matériau du boîtier : PC-GF10
Puissance absorbée : ≤ 6,9 W

Type de produit: Afficheur numérique

Fonction de mesure: courant / intensité

Plage de mesure (min.): 0 mA

Type: FA MCR-D-TUI-UI-2REL-UP

Gamme de mesure (max.): 20 mA

: IP65 (façade avant)

Dim.: (L x l x H) 151.8 x 96 x 48 mm

Tension de fonctionnement max.: 230 V DC/AC

Tension de fonctionnement min.: 24 V DC/AC

Couleur: gris clair

Largeur: 96 mm

Hauteur: 48 mm

Longueur: 151.8 mm

: Other

: FAUX

: FAUX

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2225685 Phoenix Contact FA MCR-D-TUI-UI-2REL-UP Afficheur numérique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225685 Phoenix Contact FA MCR-D-TUI-UI-2REL-UP Afficheur numérique

Description

Indicateur de processus multifonction dans le boîtier de montage du panneau de commutation pour la surveillance et la représentation des valeurs de mesure analogiques. Les entrées universelles permettent de brancher le courant, la tension, les RTD et les TCS. Deux sorties de changeur de relais et une sortie analogique.

Ce texte a été traduit par une machine.
