Name: Phoenix Contact 3247975 Bloc de jonction à tige filetée 22 mm raccord à boulon noir, jaune 5 pc(s) Piece
Brand: Phoenix Contact
SKU: 2226014
Availability: BackOrder

Robot jouet construit avec des blocs jaunes et noirs, rappelant un chien.

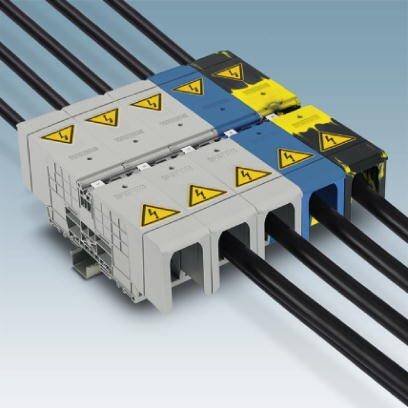

Plusieurs connexions électriques avec des symboles d'avertissement de sécurité haute tension sont interconnectées et présentent différentes sections de câbles.

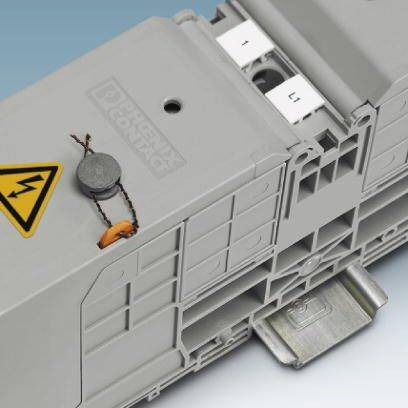

Un interrupteur électrique gris avec un symbole d'avertissement de haute tension est fixé sur un support métallique.

Une ligne horizontale relie deux cercles à leurs extrémités.

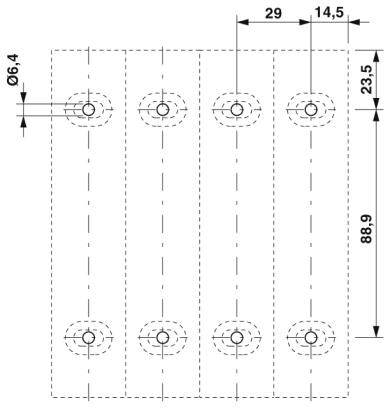

'Dessin technique d'une plaque perforée avec 6 trous. Dimensions : hauteur totale 88,9 mm, largeur 23,5 mm, diamètre des trous 6,4 mm, écart entre les trous 29 mm et 14,5 mm.'

1/5

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Bloc de jonction à tige filetée

Connexion

raccord à boulon

Section câble flexible (max.)

70 mm²

Section de câble rigide (max.)

70 mm²

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

21 Set(s)

Nombre (taille du paquet 5 pc(s))

Set(s)

Total (CHF 16.79 / pièce(s))

CHF 97.95

-14 %

CHF 83.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de connexions : 2
Potentiel : 1
Section nominale : 70 mm²
Tension nominale : 8 kV
Catégorie de surtension III
Groupe d'isolants: I
Courant de charge maximal : 192 A (pour une section de conducteur de 70 mm², le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs raccordés.)
Paroi latérale ouverte : non
Spécification de test protection contre les contacts : DIN en 50274 (VDE 0660-514) : 2002-11
Sécurité au dos des mains : garantie
Sécurité des doigts : garantie
Valeur de consigne : 10 N
Courant temporaire : 8,4 kA
Filetage : M8
Couple de serrage max. : 12 Nm
Section de raccordement de cosse de câble max. : 70 mm²
Largeur de cosse de câble : 22 mm max
Pas : 29 mm

Type d'emballage: Piece

Type de produit: Bloc de jonction à tige filetée

Connexion: raccord à boulon

Section de câble flexible (min.): 6 mm²

Section câble flexible (max.): 70 mm²

Section min. de câble rigide: 6 mm²

Section de câble rigide (max.): 70 mm²

AWG min.: 8

Largeur de la borne: 22 mm

Nbr de rangées: 1

Nombre de pôles: 1

Couleur: noir
jaune

Courant nominal: 192 A

Courant nominal - arrondi: 192 A

Tension nominale: 1500 V

Référence fabricant: 3247975

Contenu: 5 pc(s)

Type: RBO 8-FE-HC

Dim.: (L x l x H) 184 x 29 x 66 mm

Largeur: 29 mm

Hauteur: 66 mm

Longueur: 184 mm

Tension de choc ass.: 8 kV

Degré de pollution: 3

Classe d'inflammabilité: V0

Couleur de l'élément d'actionnement: noir

Matériau d'isolation: PA

Isolation: PA

UKCA: oui
