Name: Phoenix Contact 2910125 Convertisseur CC/CC 24 V/DC 5 A Nbr. de sorties:1 x Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2141040
Availability: BackOrder

Un bloc d'alimentation rectangulaire gris argent de Phoenix Contact avec des connexions et des inscriptions orange sur la face avant.

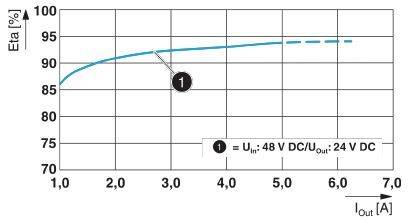

Le diagramme montre le rendement Eta [%] d'un convertisseur DC/DC avec une tension d'entrée de 48 V et une tension de sortie de 24 V. L'efficacité augmente de 87% à 95% avec l'augmentation du courant [A].

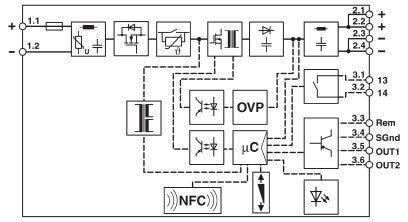

Diagramme d'un schéma électrique : Présente des composants tels que la protection contre les surtensions (OVP), un microcontrôleur, un symbole NFC ainsi que des connexions d'entrée et de sortie.

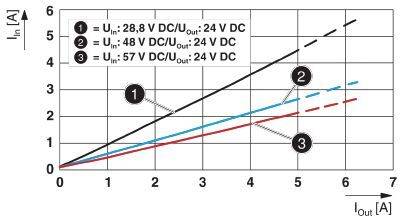

Le diagramme montre trois graphes linéaires représentant le courant d'entrée I_in [A] en fonction du courant de sortie I_out [A] pour différentes tensions d'entrée. Courbe 1 : U_in=28,8V, Courbe 2 : U_in=48V, Courbe 3 : U_in=57V. Toutes ont U_out=24V.

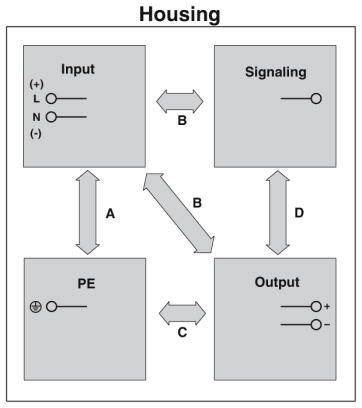

Le diagramme montre quatre blocs principaux dans un boîtier : Input, Signaling, PE et Output. Les flèches A à D relient ces blocs.

1/5

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 297.95 / pièce(s))

CHF 297.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance à la tension : 35 V/DC 60 s.
Longueur de dénudage : 10 mm
CONSOMMATION DE COURANT : 3,3 A (48 V/DC)

Tension d'entrée nominale: 48 V/DC

Type de produit: Convertisseur CC/CC

Tension d'entrée (min.): 29 V/DC

Tension de sortie: 24 V/DC

Tension d'entrée: 29 V/DC - 57.5 V/DC

Tension d'entrée (max.): 57.5 V/DC

Courant de sortie (max.): 5 A

Courant de sortie (max.) - arrondi: 5 A

Type de sortie (bloc d'alimentation): tension fixe

Tension de sortie (nom.): 24 V/DC

Nombre de sorties: 1 x

Connexion: Push-In

Dim.: (L x l x H) 125 x 36 x 130 mm

Poids: 0.6 kg

Tension de sortie maximale: 24 V/DC

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2910125

Contenu: 1 pc(s)

MTBF: 1000000 h

Spécificités: convertisseur DC/DC

Largeur: 36 mm

Hauteur: 130 mm

Longueur: 125 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/48DC/24DC/5/PT

Rendement: 94 %

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Anzahl Ausgänge

Ausgangsspannung

Ausgangsspannung (nom.)

Ausgangsstrom (max.) - gerundet

Ausgangstyp (Netzteile)

Eingangsspannung (max.)

Eingangsspannung (min.)

Eingangsspannung (nominal)

Phoenix Contact 2910125 DC/DC-Wandler 24 V/DC 5 A Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :2141040

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

Push-In-Klemme

1 x

24 V/DC

5 A

Festspannung

57.5 V/DC

29 V/DC

48 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 297.95^*

Phoenix Contact 1046800 DC/DC-Wandler 24 V/DC 5 A Inhalt 1 St.

Code produit :2209025

Livraison le ven. 27 novembre

Conrad Electronic

Schrauben

24 V/DC

5 A

Festspannung

32 V/DC

18 V/DC

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 253.95^*

Phoenix Contact 1046803 DC/DC-Wandler 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :2209026

Livraison le ven. 27 novembre

Conrad Electronic

Schrauben

1 x

24 V/DC

10 A

Festspannung

32 V/AC

18 V/DC

24 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

Phoenix Contact 2905007 DC/DC-Wandler 8 A Inhalt 1 St.

Code produit :2225620

Livraison le ven. 27 novembre

Conrad Electronic

Steckbarer Schraubanschluss

12 V/DC

8 A

Festspannung

18 V/DC

9 V/DC

12 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

Phoenix Contact 2905008 DC/DC-Wandler 5 A Inhalt 1 St.

Code produit :2225621

Livraison le ven. 27 novembre

Conrad Electronic

Steckbarer Schraubanschluss

48 V/DC

5 A

Festspannung

60 V/DC

30 V/DC

48 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 295.95^*

Phoenix Contact 2905009 DC/DC-Wandler 10 A Inhalt 1 St.

Code produit :2225622

Livraison le ven. 27 novembre

Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

96 V/DC

42 V/DC

72 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 277.95^*

Phoenix Contact 2905010 DC/DC-Wandler 10 A Inhalt 1 St.

Code produit :2225623

Livraison le ven. 27 novembre

Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

154 V/DC

67.2 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 277.95^*

Phoenix Contact 2905011 DC/DC-Wandler 10 A 240 VA Inhalt 1 St.

Code produit :2225624

Livraison le ven. 27 novembre

Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

96 V/DC

42 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 339.95^*

Phoenix Contact 2905012 DC/DC-Wandler 24 V 10 A 240 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :2225625

Livraison le ven. 27 novembre

Conrad Electronic

Steckbarer Schraubanschluss

1 x

24 V/DC

24 V

10 A

Festspannung

154 V/DC

67.2 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 339.95^*

Phoenix Contact 2906300 DC/DC-Wandler 24 V 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :2225666

Livraison le ven. 27 novembre

Conrad Electronic

Schrauben

1 x

24 V/DC

24 V

2.5 A

Festspannung

1000 V/DC

300 V/DC

pièce(s)

Min.: 1

Multiples: 1

CHF 171.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2141040 Phoenix Contact 2910125 Convertisseur CC/CC 24 V/DC 5 A Nbr. de sorties:1 x Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141040 Phoenix Contact 2910125 Convertisseur CC/CC 24 V/DC 5 A Nbr. de sorties:1 x Contenu 1 pc(s)

Description

Convertisseur DC/DC à contact principal, QUINT, montage sur rail, technologie SFB (Selective Fuse Breaking), connexion Push-in, entrée 48 V DC, sortie 24 V DC / 5 A.
