Name: Phoenix Contact 2904626 Alimentation électrique 48 V/DC 10 A 519 VA Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 3579816
Availability: BackOrder

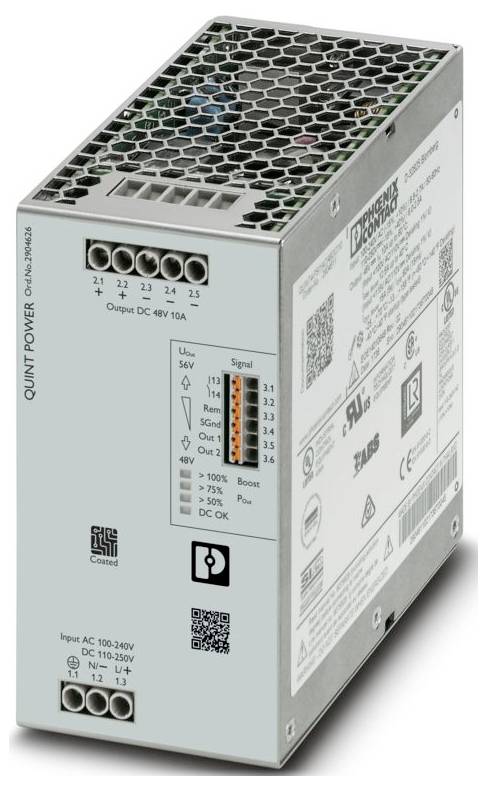

Un bloc d'alimentation industriel en argent avec sommet ventilé, connexions terminales étiquetées « Sortie CC 48V 10A », entrée étiquetée « 100-240V ».

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 345.95 / pièce(s))

CHF 345.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : QUINT Power
Type de raccordement : connecteur Push-In
Largeur : 122 mm
Hauteur : 130 mm
Profondeur : 73 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 2,5 %/K)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 61000-4-18
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: Catégorie de surtension
Degré de pollution : 2
Vibration (fonctionnement): 5 Hz ... Recherche de résonance 100 Hz 2,3g, 90 min., fréquence de résonance 2,3g, 90 min. (Selon DNV GL Classe C)
Longueur de section dénudée : 8 mm
Section de conducteur flexible min. : 0,2 mm²
Section de conducteur flexible max. : 1,5 mm²
Section conducteur rigide min : 0,2 mm²
Section conducteur rigide max : 1 mm²
Position de montage : rail support horizontal NS 35, EN 60715
Couple de serrage min : 0,5 Nm
Fréquence : 50 Hz... 60 Hz
Classe de protection I
Fréquence : 50 Hz
Plage de tension nominale d'entrée: 110 V c.c. ... 250 V C.C.
Plage de tension d'entrée: 110 V c.c. ... 250 V C.C. -18 % ... +40 %
Résistance à la tension max. : 300 V c.a. 60 s.
Courant d'enclenchement : type. 11 A (à 25 °C)
Intégrale du courant de commutation (I2t): < 0,4 A2S
Limitation de courant de mise sous tension: 11 A (après 1 ms)
Temps de pontage en panne de réseau : type. 32 ms (120 V c.a.);type. 32 ms (230 V c.a.)
CONSOMMATION DE COURANT : 6 A (110 V C.C.) ; 2,5 A (250 V C.C.)
Puissance nominale : 519 VA
Temps de démarrage typique : 300 ms (du mode SLEEP)
Temps de mise en marche : < 1 s.
Fusible d'entrée : 12 A (lent, interne)
Sélection du fusible approprié pour la protection d'entrée: 10 A ... 16 A (caractéristiques B, C, D, K ou similaires)
Efficacité : type. 94 % (120 V c.a.);type. 95 % (230 V C.A.)
Caractéristiques de sortie : U/I advanced;Smart HICCUP;FUSE MODE
Tension nominale : 48 V DC
Plage de réglage de la tension de sortie (USET): 48 V c.c. ... 56 V c.c. (puissance constante)
Courant de sortie nominal (IN): 10 A
Boost statique (ISTAT.Boost) : 12,5 A
Boost dynamique (IDyn.Boost) : 15 A (5 s)
Sélective Fuse Breaking (ISFB): 60 A (15 ms)
DÉCLENCHEMENT DE FUSIBLE MAGNÉTIQUE : A1...A13 / B2...B6 / C1...C3 / Z1...Z10
Résistance aux courts-circuits : Oui
Légère : Oui
Résistance au retour : ≤ 60 V c.c.
Protection contre les surtensions en sortie (OVP) : ≤ 60 V c.c.
Ondulation résiduelle : < 70 mVss (pour les valeurs nominales)
Temps de montée : < 1 s (UOut = 10 % ... 90 %)
Commutation en série : Oui
Puissance perdue au ralenti maximale : < 5 W (120 V c.a.) ;< 5 W (230 V c.a.)
Puissance de perte maximale : < 36 W (120 V c.a.) ;< 28 W (230 V c.a. )
PERTE DE PUISSANCE SLEEP MODE: < 5 W (120 V C.A.);< 5 W (230 V C.A.)
Commutation parallèle: Oui, à la redondance et à l'augmentation de la puissance
Couverture (côté secondaire): Électronique;thermomagnétique;thermique
Entrée : 2 kV (degré de précision de contrôle 4 - symétrique) ; 4 kV (degré de précision de contrôle 4 - asymétrique)
Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
Signal : 4 kV (degré de précision de contrôle 4 - asymétrique)
Types de signalisation : LED ; contact de signal sans potentiel ; sortie de signal active Out1 (numérique, configurable) ; sortie de signal active Out2 (numérique, analogique, configurable) ; contact à distance ; terre de signal SGnd
Default : fermé (UOut > 0,9 USet)
Numérique : 24 V c.c. 20 mA
Analogique : 4 mA... 20 mA ±5 % (charge ≤400 Ω)
Terre de signalisation SGnd: Potentiel de référence pour Out1, Out2 et Rem
Nombre de phases : 1
Tension d'isolement entrée/sortie : 4 kV c.a. (essai de type) ; 2 kV c.a. (essai unitaire)
Fréquence de commutation : 90,00 kHz... 110,00 kHz (niveau de conversion auxiliaire); 70,00 kHz ... 330,00 kHz (niveau de conversion principal);50,00 kHz ... 70,00 kHz (niveau PFC)
MTBF (IEC 61709, SN 29500): > 1100000 h (25 °C);> 676000 h (40 °C);> 317000 h (60 °C)
Prévision de durée de vie (condensateurs électrolytiques): Attente de durée de vie (condensateurs électrolytiques)
Courant : 10 A
Température : 25 °C
Temps : 292000 h
Texte additionnel : degré d'acuité d'essai 2
Cote de montage : cote de montage
Consignes de montage : empilable : PN ≥50 %, horizontal 5 mm, à côté des composants actifs 15 mm, vertical 50 mm
Rangement : PN <50 %, horizontal 0 mm, vertical 40 mm, vertical inférieur 20 mm
Peinture de protection : Oui
Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
Matériau du boîtier : métal
Version du capot : acier inoxydable X6Cr17
Exécution des parties latérales : aluminium
Hauteur de mise en œuvre : ≤ 5000 m (> 2000 m, tenir compte du derating)
Classe climatique: 3K3 (selon EN 60721)
Max. allocution Humidité (fonctionnement): ≤ 100 % (à 25 °C, pas d'engourdissement)
Choc : 18 ms, 30g, par direction spatiale (selon IEC 60068-2-27)
Code de vitesse: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO 60950-1-07;CSA-C22.2 NO 107.1-01
SIQ : type approuvé ; schéma CB (IEC 61010-1, IEC 60950-2-201, IEC 61010-1)
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Directive basse tension : conformité à la directive NSR 2014/35/UE
Exigences CEM Émission de brouillage: EN 61000-6-3;EN 61000-6-4
Exigences CEM Immunité: EN 61000-6-1;EN 61000-6-2
Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
Rayonnement perturbateur : rayonnement perturbateur
DNV GL Émission de brouillage guidée par la ligne : DNV GL Émission de brouillage guidée par la ligne
DNV : classe B
DNV GL Rayonnement de brouillage : DNV GL Rayonnement de brouillage
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact : 8 kV (degré de précision de contrôle 4)
Décharge d'air: 15 kV (degré d'intensité d'essai 4)
Note: Critère B
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d'essai : 1000 A/m
Transitoires rapides (Burst): Transitoires rapides (Burst)
Charge de surtension (Surge) : charge de surtension (Surge)
Influence guidée : influence guidée
Entrée/sortie/signal : asymétrique
Tension : 2,5 kV
Champ magnétique à fréquence énergétique : champ magnétique à fréquence énergétique
Perte de tension : chute de tension
Perte de tension : 0 %
Champ magnétique impulsionnel : champ magnétique impulsionnel
Grandeurs parasites asymétriques guidés par câble : grandeurs asymétriques guidées par câble
Niveau de test 1 : 15 Hz 150 Hz (degré de précision de contrôle 3)
Niveau de test 2 : 150 Hz 1,5 kHz (degré de précision de test 3)
Niveau de test 3 : 1,5 kHz 15 kHz (degré de précision de test 3)
Niveau de test 4 : 15 kHz 150 kHz (degré de précision de test 3)
Niveau de test 5 : 50 Hz 60 Hz (degré de précision de test 3)
Niveau de test 6 : 50 Hz 60 Hz (degré de précision de test 3)
Arbre oscillant amorti : vague oscillante amortie
Entrée, sortie (niveau de test 1) : 1 MHz (degré de précision de contrôle 3 - symétrique)
Entrée, sortie (niveau de test 2) : 10 MHz
Entrée, sortie (niveau de test 3) : 1 MHz (degré de précision de contrôle 3 - asymétrique)
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
Température ambiante (Startup type tested) : -40 °C
APPLICATIONS FERROVIAIRES: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5
Entrée de commande (configurable) Rem : puissance de sortie MARCHE/ARRÊT (SLEEP MODE)
Mode AC : mode AC
Tension du réseau national typique : 120 V c.a. ; 230 V c.a.
Type de tension d'alimentation : DC
Plage de fréquence AC: 50 Hz ... 60 Hz -10 % ... +10 %
Plage de fréquence (FN): 50 Hz ... 60 Hz -10 % ... +10 % ; 16,7 Hz (selon EN 50163)
Circuit de protection : protection contre les surtensions transitoires | Varistor, évacuer les gaz
Courant de fuite contre PE : < 3,5 mA ; 1,3 mA (264 V c.a., 60 Hz)
Fonctionnement DC : fonctionnement DC
Derating: > 60 °C (2,5 %/K)
Écart de régulation : < 0,5 % (variation de charge statique 10 % ... 90 %);< 2 % (variation dynamique de charge 10 % ... 90 %, (10 Hz));< 0,25 % (variation de tension d'entrée ±10 %)
PUISSANCE DE SORTIE : 480 W ; 600 W ; 720 W
Facteur crest : type. 1,54 (120 V c.a.);type. 1,56 (230 V C.A.)
Signal Out 1 (configurable) : Signal Out 1 (configurable)
Signal Out 2 (configurable) : Signal Out 2 (configurable)
Signal Relais 13/14 (configurable) : Signal Relais 13/14 (configurable)
Commutateur/point de serrage flexible avec douille de câble avec douille en plastique min. : 0,2 mm²
Commutateur/point de serrage flexible avec douille de câble avec douille en plastique max. : 0,75 mm²
Commutateur/point de serrage flexible avec douille de câble sans douille en plastique min. : 0,2 mm²
Commutateur/point de serrage flexible avec douille de câble sans douille en plastique max. : 1,5 mm²
Section de conducteur AWG min: 24
Section de conducteur AWG max: 16
Couple de serrage max : 0,6 Nm
Sortie de signal : sortie de signal
Pout : > 100 % (LED jaune, puissance de sortie > 480 W) ;> 75 % (LED verte, puissance de sortie > 360 W) ;> 50 % (LED verte, puissance de sortie > 240 W)
Uout : > 0,9 x USet (LED verte) ;< 0,9 x USET (LED clignote en vert)
Tension d'isolement sortie/PE : 0,5 kV c.c. (essai de type) ; 0,5 kV c.c. (essai unitaire)
Tension d'isolement entrée/PE: 3,5 kV c.a. (essai de type); 2,4 kV c.a. (essai unitaire)
Directive sur la protection de l'environnement: Directive RoHS 2011/65/UE;DEEE;Reach
Distance de montage droite/gauche : 5 mm / 5 mm
Distance de montage haut/bas : 50 mm / 50 mm
Norme - Limitation des courants harmoniques de réseau: EN 61000-3-2
Norme - Sécurité électrique : CEI 61010-2-201 (SELV)
Norme - Faible tension de protection : IEC 61010-1 (SELV) ; IEC 61010-2-201 (PELV)
Norme - Séparation sûre : IEC 61558-2-16 ; IEC 61010-2-201
Norme - Sécurité pour les appareils de mesure, de commande, de régulation et de laboratoire: IEC 61010-1
Norme - Sécurité des transformateurs: EN 61558-2-16
Charge de la batterie : DIN 41773-1
Homologation - Exigences de l'industrie des semi-conducteurs en matière de chutes de tension du réseau: SEMI F47-0706, EN 61000-4-11
Homologations UL: UL Listed UL 508;UL/C-UL Recognized UL 60950-1;UL ANSI/ISA-12.12.01 Class I, Division 2, Groupes A, B, C, D T4 (Hazardous Location)
Exigences CEM Alimentation en énergie : IEC 61850-3 (G,H) ; EN 61000-6-5 (appareillage)
Courants harmoniques : courants harmoniques
Flicker : Flicker
Nombre de périodes: 0,5 / 1 / 5 / 50 / 250 périodes
Vibrations sinusoïdales atténuées (Ring Wave) : vibrations sinusoïdales atténuées (Ring Wave)
Puissance apparente : 660 VA (120 V, UOUT = 48 V, IOUT = stat. Boost);644 VA (230 V, UOUT = 48 V, IOUT = stat. Boost)
Montage alternatif : montage alternatif
HART FSK Physical Layer Test Specification Compliance: Tension de sortie conforme UOut
HOMOLOGATION DE CONSTRUCTION NAVALE: DNV GL, PRS, BV, LR, ABS

Tension d'entrée nominale: 110 - 300 V/DC

Type de produit: Alimentation électrique

Tension d'entrée (min.): 100 V/AC
110 V/DC

Tension d'entrée (max.): 240 V/AC
250 V/DC

Courant de sortie (max.): 10 A

Courant de sortie (max.) - arrondi: 10 A

: 519 VA

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 48 V/DC

Connexion: raccord à vis
Raccordement à ressort Push-In

Dim.: (L x l x H) 125 x 70 x 130 mm

Tension de sortie maximale: 56 V/DC

Tension de sortie minimale: 48 V/DC

Température de fonctionnement (max.): 70 °C

Température de fonctionnement (max.) (déclassement): 70 °C

Température de fonctionnement (min.) (Derating): 60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2904626

Contenu: 1 pc(s)

MTBF: 1100000 h

Spécificités: tension de sortie réglable

Largeur: 70 mm

Hauteur: 130 mm

Longueur: 125 mm

: IP20

Température max.: 70 °C

Température min.: -25 °C

Type: QUINT4-PS/1AC/48DC/10/CO

Rendement: 95 %

Profondeur: 125 mm

Hauteur d'encastrement: 130 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Ausgangsspannung

Ausgangsspannung (nom.)

Ausgangsstrom (max.) - gerundet

Ausgangstyp (Netzteile)

Eingangsspannung (max.)

Eingangsspannung (min.)

Eingangsspannung (nominal)

Leistung

Phoenix Contact 1076188 Stromversorgung Verbrauch (StandBy) 7 W 72 V/DC 14 A 1335.1 VA Inhalt 1 St.

Code produit :3562889

Livraison le ven. 27 novembre

Conrad Electronic

Push-In-Federkraftanschluss

72 V DC ±1 % V/DC

72 V/DC

14 A

Einstellbar

500 V/AC

400 V/AC

3 x 400 - 500 V/AC

1335.1 VA

pièce(s)

Min.: 1

Multiples: 1

CHF 389.95^*

Phoenix Contact 1088486 Stromversorgung 24 V/DC 3.75 A 90 W Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :3563478

Livraison le ven. 27 novembre

Conrad Electronic

Push-In-Federkraftanschluss

24 V DC V/DC

24 V/DC

3.75 A

Festspannung

240 V/AC

100 V/AC

AC 100 V - 240 V

90 W

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Phoenix Contact 1088850 Stromversorgung 12 V/DC 4.6 A 127 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :3563794

Livraison le ven. 27 novembre

Conrad Electronic

Schrauben

12 V DC V/DC

12 V/DC

4.6 A

Festspannung

264 V/AC

85 V/AC

AC 100 V - 240 V

127 VA

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1088851 Stromversorgung Verbrauch (StandBy) 0.5 W 24 V/DC 4.2 A 242.6 VA Inhalt 1 St.

Code produit :3563801

Livraison le ven. 27 novembre

Conrad Electronic

Schrauben

24 V DC V/DC

24 V/DC

4.2 A

Festspannung

264 V/AC

85 V/AC

100 - 240 V/AC

242.6 VA

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Phoenix Contact 1110155 Stromversorgung Verbrauch (StandBy) 3 W 48 V/DC 5 A 240 W Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :3564290

Livraison le ven. 27 novembre

Conrad Electronic

Schrauben

48 V/DC

5 A

Einstellbar

240 V/AC

100 V/AC

240 W

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Phoenix Contact 2903158 Stromversorgung 12 V/DC 10 A 254.7 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :3579698

Livraison le ven. 27 novembre

Conrad Electronic

Push-In-Federkraftanschluss

12 V DC V/DC

12 V/DC

10 A

Einstellbar

264 V/AC

85 V/AC

100 - 240 V/AC

254.7 VA

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact 1151048 Stromversorgung Verbrauch (StandBy) 6 W 24 V/DC 20 A 541 VA Inhalt 1 St.

Code produit :3564986

Indisponible

Conrad Electronic

Schrauben

24 V DC V/DC

24 V/DC

20 A

Einstellbar

500 V/AC

400 V/AC

400 - 500 V/AC

541 VA

pièce(s)

Min.: 1

Multiples: 1

CHF 291.95^*

Phoenix Contact 1157806 Stromversorgung Verbrauch (StandBy) 4 W 48.5 V/DC 5 A 285.7 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :3565467

Indisponible

Conrad Electronic

Push-In-Federkraftanschluss

48.5 V DC ±1 % V/DC

48.5 V/DC

5 A

Festspannung

240 V/AC

220 V/AC

230 V/AC

285.7 VA

pièce(s)

Min.: 1

Multiples: 1

CHF 285.95^*

Phoenix Contact 1170956 Stromversorgung 15 V/DC 4 A 60 W Inhalt 1 St.

Code produit :3565411

Indisponible

Conrad Electronic

Push-In-Federkraftanschluss

9 V DC ... 16.5 V DC V/DC

15 V/DC

4 A

Einstellbar

240 V/AC

100 V/AC

60 W

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1321105 Stromversorgung 24 V/DC 3.75 A 90 W Anzahl Ausgänge:1 x Inhalt 1 St.

Code produit :3587895

Indisponible

Conrad Electronic

Push-In-Federkraftanschluss

24 V/DC

3.75 A

Festspannung

240 V/AC

100 V/AC

AC 100 V - 240 V

90 W

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3579816 Phoenix Contact 2904626 Alimentation électrique 48 V/DC 10 A 519 VA Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579816 Phoenix Contact 2904626 Alimentation électrique 48 V/DC 10 A 519 VA Contenu 1 pc(s)

Description

Alimentation primaire à cadencement QUINT Power avec ligne caractéristique de sortie sélectionnable, technologie SFB (Selective Fuse Breaking), interface NFC et peinture de protection, entrée: 1 phase, sortie: 48 V c.c. / 10 A

Ce texte a été traduit par une machine.
