Name: Phoenix Contact 2904607 Alimentation rail DIN 12 V/DC 7.5 A 90 W Nbr. de sorties:1 x Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2141026
Availability: BackOrder

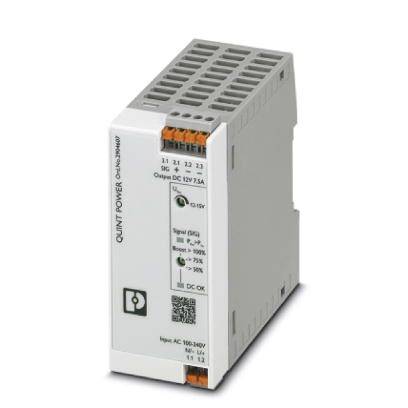

Un appareil d'alimentation QUINT POWER blanc avec l'inscription 'Output: DC 12V 75A'. Il possède plusieurs connexions d'entrée et de sortie en haut de l'appareil.

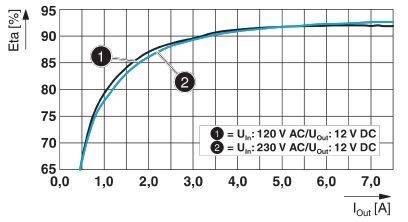

Diagramme d'une courbe d'efficacité montrant les performances pour deux tensions d'entrée : 120 V et 230 V CA à 12 V CC, avec une efficacité plus élevée à 230 V.

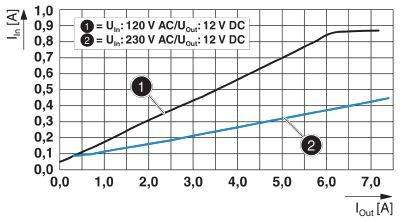

Le diagramme montre la relation entre le courant d'entrée et de sortie pour deux tensions : (1) 120 V CA/12 V CC, (2) 230 V CA/12 V CC.

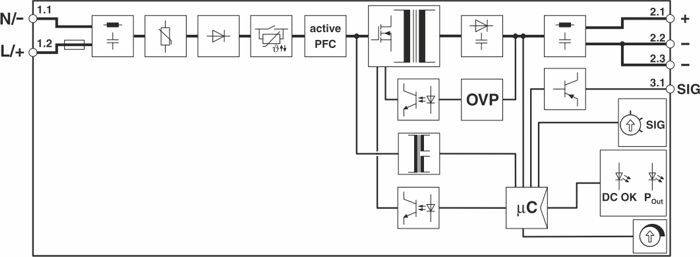

Schéma bloc d'une alimentation : Montre l'entrée, le PFC actif, la protection contre les sur-/sous-tensions (OVP/UVP), le microcontrôleur (µC), et les sorties.

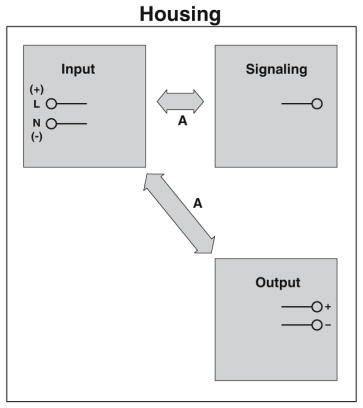

'Représentation schématique d'un système électrique : Entrée, Signalisation, Sortie. Les flèches doubles indiquent les connexions, marquées avec A.'

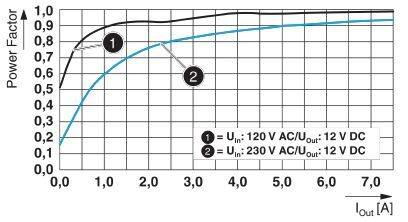

Diagramme de la courbe du facteur de puissance : Montre le facteur de puissance en fonction du courant de sortie pour deux tensions d'entrée alternatives (120 V et 230 V).

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 179.95 / pièce(s))

CHF 179.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance à la tension : 300 V/AC 60 s.
Longueur de dénudage : 10 mm
CONSOMMATION DE COURANT : 1 A (100 V/AC), 0,85 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Puissance nominale : 96.3 va

Tension d'entrée nominale: AC 100 V - 240 V; DC 140 V - 300 V

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 100 V/AC

Tension de sortie: 12 V/DC

Tension d'entrée: 100 VAC à 1 500 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 7.5 A

Courant de sortie (max.) - arrondi: 7.5 A

: 90 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 12 V/DC

Nombre de sorties: 1 x

Connexion: Push-In

Dim.: (L x l x H) 90 x 45 x 106 mm

Poids: 0.3 kg

Tension de sortie maximale: 12 V/DC

Tension de sortie minimale: 12 V

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2904607

Contenu: 1 pc(s)

MTBF: 1221000 h

Spécificités: stabilisé

Largeur: 45 mm

Hauteur: 106 mm

Longueur: 90 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/1AC/12DC/7.5/PT

Rendement: 92.5 %

UKCA: oui
