Name: Phoenix Contact 2807968 CT 10-2PE/FSR-24 Prise parasurtenseur Piece 1 pc(s)
Brand: Phoenix Contact
SKU: 3579483
Availability: SoldOut

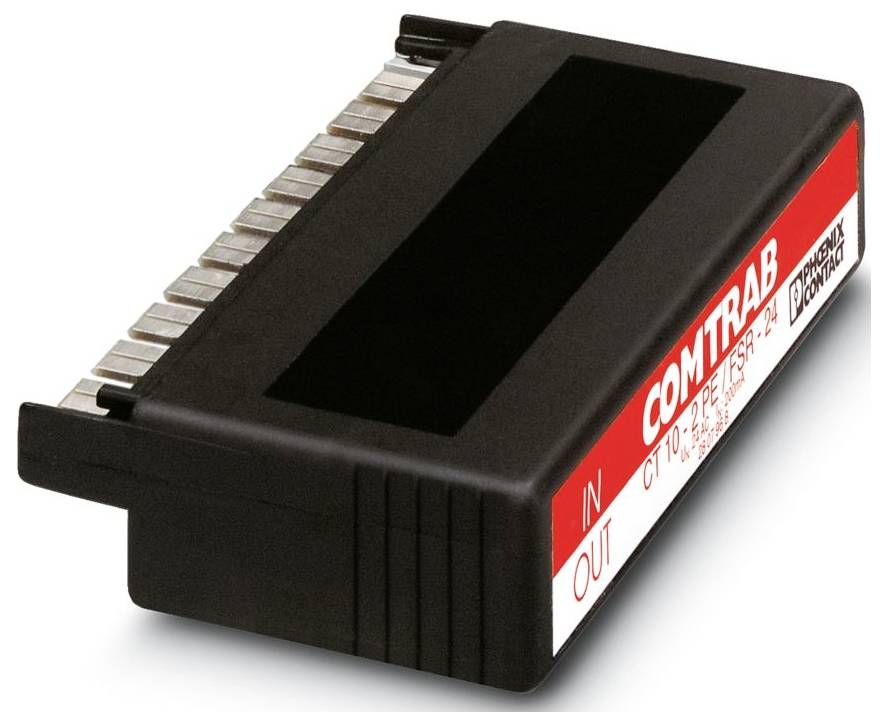

Un composant Comtrabb noir portant les étiquettes « IN » et « OUT » avec des connecteurs métalliques sur le côté, utilisé pour des applications électroniques ou industrielles.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 744.95 / pièce(s))

CHF 744.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : COMTRAB
CLASSE D'ESSAI CEI: C1;C2;C3;D1
Modèle : module LSA-PLUS
Message Protection contre les surtensions défectueux : Aucun
TENSION NOMINALE ONU : 24 V C.C.
Type de raccordement : enfichable dans les barres de séparation et de commutation COMTRAB-TERMIBLOCK et LSA-Plus
Largeur : 111 mm
Hauteur : 22 mm
Profondeur : 68,5 mm
Couleur : noir (RAL 9005)
Classe inflammabilité conformément à la norme UL94 : V0
Matériau boîtier : PBT
Données mécaniques : données mécaniques
Panneau latéral ouvert : Non
Catégorie : Line-Line & Line-Earth Ground
Tension continue maximale UC : 40 V c.c. ; 28 V c.a.
Courant assigné : 200 mA (25 °C)
Courant de fonctionnement IC en UC : ≤ 5 µA (a-b)
Courant conducteur de protection IPE: ≤ 1 µA (par chemin)
Courant de décharge total iTotal (8/20) µs: 10 kA
Limitation de la tension de sortie à 1 KV/µs (terre de veine) statique : ≤ 650 V.
Tension résiduelle à IN (veine-veine) : ≤ 55 V.
Capacité (fil) : 1,1 nF (f = 1 MHz / VR = 0 V)
Capacité (fil-terre): 1 pF (type.)
Résistance par chemin : 10 Ω ±10 %
Présécurité requise maximum : 200 mA
Résistance au courant de choc (terre de veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 2,5 kA
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 75 °C
Normes/réglementations : IEC 61643-21
Référence : 2000
Type de montage : sur la barre de séparation CT-TERMIBLOCK et LSA-PLUS
Couples de fils par module: 10
Courant de choc nominal en µs (8/20) (veine-terre): 5 kA
Limitation de tension de sortie à 1 KV/µs (Ader-Terre) pic : ≤ 650 V
Temps de réponse TA (veine-terre): ≤ 100 ns
Lignes aériennes et fluviales: Voies aériennes et fluviales
Courant de choc nominal en µs (8/20) (veine): 5 kA
Temps de réponse TA (veine-veine): ≤ 1 ns
Amortissement d'insertion AE, sym. : 1,5 dB (type. Jusqu'à 2 MHz / 50 Ω);0,6 dB (type. Jusqu'à 1 MHz / 150 Ω);0,2 dB (type. Jusqu'à 100 kHz / 600 Ω)
Fréquence limite fg (3 dB), sym. Dans le système 150 Ω: 4 MHz (type.)
Résistance au courant de choc (veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A
Fréquence limite fg (3 dB), sym. Dans le système 50 Ω: 7 MHz (type.)
Courant de décharge Imax (8/20) µs maximum (veine): 5 kA
Courant de décharge Imax (8/20) µs maximum (veine-terre): 5 kA
Limitation de la tension de sortie à 1 KV/µs (fil-fil) pic : ≤ 95 V.
Limitation de la tension de sortie à 1 KV/µs (veine) statique : ≤ 60 V.
Normes Spécification Technique de l'information: Normes Spécification Technique de l'information
Conducteur contrôlable avec CHECKMASTER à partir de la révision du logiciel: AB SW-REV. 1.00
Fréquence limite fg (3 dB), sym. Dans le système 600 Ω: 900 kHz (type.)

Type de produit: Prise parasurtenseur

Tension nominale: 24 V/DC

Modèle: Module LSA-PLUS

: IP20

Référence fabricant: 2807968

Dim.: (l x H x P) 111 x 22 x 68.5 mm

Largeur: 111 mm

Hauteur: 22 mm

Profondeur: 68.5 mm

Contenu: 1 pc(s)

Type d'emballage: Piece

UKCA: oui
