Name: Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Parasurtenseur 20 kA 1 pc(s)
Brand: Phoenix Contact
SKU: 3579439
Availability: SoldOut

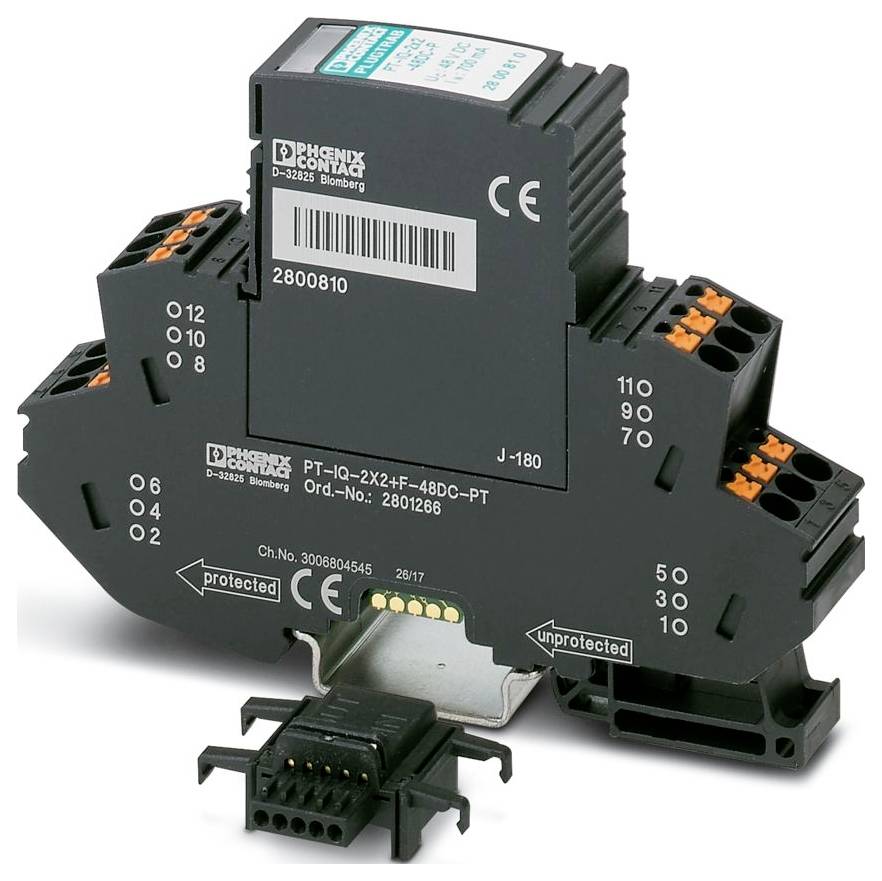

'Bloc de connexion Phoenix Contact étiqueté PT-IQ-2X2-PTP' montré avec les bornes de connexion et les numéros de pièce visibles sur l'appareil.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 289.95 / pièce(s))

CHF 289.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : PLUGTRAB IQ
CLASSE D'ESSAI CEI: C1;C2;C3;D1
Forme : module de rail support enfichable en deux parties
Message Protection contre les surtensions défectueux : optique, à plusieurs niveaux
TENSION NOMINALE ONU : 48 V C.C.
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 4 mm²
Section de conducteur AWG: 24 ... 12
Largeur : 17,7 mm
Hauteur : 109,3 mm
Profondeur : 77,5 mm (rail support inclus 7,5 mm)
Unité de division: 1 TE
Couleur: Noir (RAL 9005); noir (RAL 9005)
Classe inflammabilité conformément à la norme UL94 : V-0
Matériau du boîtier : PA 6.6
Données mécaniques : données mécaniques
Panneau latéral ouvert : Non
Sens d'action : Line Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground en option
Tension continue maximale UC : 53 V c.c. ; 37 V c.a.
Courant : 300 mA
Courant de fonctionnement IC en UC : ≤ 5 µA (par système)
Courant conducteur de protection IPE: ≤ 1 µA
Courant de décharge total iTotal (8/20) µs: 20 kA
Niveau de protection Up (veine): ≤ 100 V (C1 - 1 kV / 500 A);≤ 150 V (C2 - 10 kV / 5 kA);≤ 90 V (C3 - 25 A);≤ 95 V (C3 - 100 A)
Niveau de protection Up (terre de veine): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1300 V (C2 - 10 kV / 5 kA);≤ 1000 V (C3 - 25 A);≤ 1300 V (C3 - 100 A)
Capacité (fil) : type. 1,5 nF
Résistance par chemin : 1,2 Ω ±5 %
Présécurité requise maximum : 315 mA (FF)
Résistance au courant de choc (terre de veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A;D1 - 2,5 kA
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 4000 m (amsl)
Normes/réglementations: EN 61000-6-2
Référence : 2005
Type de montage : rail support : 35 mm
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Couples de fils par module: 2
Courant de choc nominal en µs (8/20) (veine-terre): 10 kA
Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 2,5 kA
Temps de réponse TA (veine-terre): ≤ 100 ns
Général : général
Niveau de protection Up statique (terre de veine): ≤ 130 V (C2 - 10 kV / 5 kA);≤ 60 V (C3 - 25 A)
Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 30 ms
Courant de choc nominal en µs (8/20) (veine): 10 kA
Temps de réponse TA (veine-veine): ≤ 1 ns
Amortissement d'insertion AE, sym. : Type. 0,3 dB (≤ 450 kHz / 150 Ω)
Fréquence limite fg (3 dB), sym. Dans le système 150 Ω: Type. 1,9 MHz
Résistance au courant de choc (veine): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C2 - 10 kA; C3 - 100 A
Temps de réinitialisation de l'impulsion (veine): ≤ 300 ms
Niveau de protection Up (masse de signal de fil): ≤ 600 V (C1 - 1 kV / 500 A);≤ 750 V (C2 - 10 kV / 5 kA);≤ 700 V (C3 - 25 A);≤ 800 V (C3 - 100 A)

Type de produit: Parasurtenseur

Courant de fuite: 20 kA

Modèle: Module de rail support enfichable en deux parties

: IP20

Référence fabricant: 2801266

Dim.: (l x H x P) 17.7 x 109.3 x 77.5 mm

Largeur: 17.7 mm

Hauteur: 109.3 mm

Profondeur: 77.5 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Phoenix Contact 1038841 BLT-T3-230-A Überspannungsschutzgerät 1 St.

Code produit :3562153

Livraison le mer. 25 novembre

5 pièce(s)Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Überspannungsschutzgerät 10 kA 1 St.

Code produit :3562663

Livraison le mer. 25 novembre

735 pièce(s)Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Phoenix Contact 1061385 TTC-6P-3-5DC-PT-I Überspannungsschutzgerät 10 kA 1 St.

Code produit :3562677

Livraison le mer. 25 novembre

11 pièce(s)Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 137.95^*

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Überspannungsschutzgerät 5 kA 1 St.

Code produit :3562447

Livraison le mer. 25 novembre

274 pièce(s)Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Überspannungsschutzgerät 5 kA Piece 1 St.

Code produit :3562470

Livraison le mer. 25 novembre

3 pièce(s)Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Überspannungsschutzgerät 10 kA 1 St.

Code produit :3563113

Livraison le lun., 28 décembre 2026

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Überspannungsschutzgerät 2.5 kA 1 St.

Code produit :3564209

Livraison le mer. 25 novembre

20 pièce(s)Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Überspannungsschutzgerät 10 kA 1 St.

Code produit :3562401

Indisponible

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 143.95^*

Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Überspannungsschutzgerät 20 kA Piece 1 St.

Code produit :3562418

Indisponible

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Überspannungsschutzgerät 20 kA Piece 1 St.

Code produit :3562452

Indisponible

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 147.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Parasurtenseur 20 kA 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Parasurtenseur 20 kA 1 pc(s)

Description

Protection contre les surtensions, avc fiche de protection et élément de base, affichage du statut sur le module. Mise à la terre indirecte via éclateur à gaz. Utilisable dans des circuits de sécurité jusqu'à SIL 3.

Ce texte a été traduit par une machine.
