Name: Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Parasurtenseur 6 kA Piece 1 pc(s)
Brand: Phoenix Contact
SKU: 3579450
Availability: BackOrder

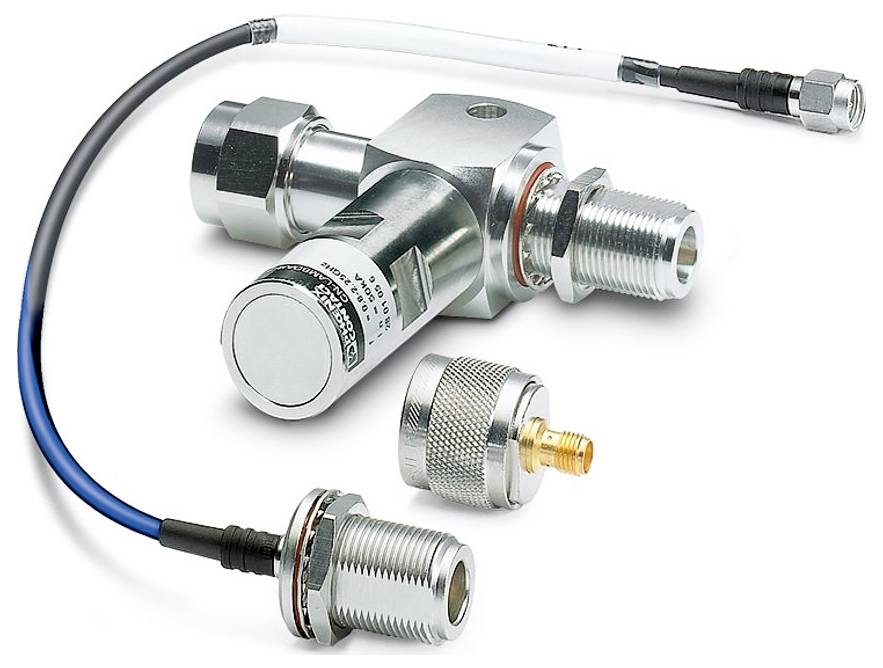

Différents connecteurs et adaptateurs de câbles coaxiaux sur un fond blanc, incluant des types droits et à angle droit avec des finitions métalliques.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 189.95 / pièce(s))

CHF 189.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

CLASSE D'ESSAI CEI: C2;C3;D1
Format : connecteur intermédiaire
Nombre de pôles: 2
Message Protection contre les surtensions défectueux : Aucun
Type de raccordement: borne à vis
Couple de serrage : 1,5 Nm
Largeur : 84,8 mm
Hauteur : 25 mm
Profondeur : 81,5 mm
Couleur : nickel
Matériau du boîtier : HPb59-1
Données mécaniques : données mécaniques
Panneau latéral ouvert : Non
Type d'action : Line-Shield/Earth Ground
Courant assigné: 2 A (25 °C)
Courant de décharge total iTotal (8/20) µs: 6 kA
Limitation de la tension de sortie à 1 KV/µs (terre de veine) statique : ≤ 1 V
Niveau de protection Up (terre de veine): ≤ 5 V (C1 - 1 kV / 500 A);≤ 25 V (C2 - 10 kV / 5 kA);≤ 15 V (6 kV / 3 kA)
Résistance au courant de choc (veine-terre): C2 - 10 kV / 5 kA;D1 - 1 kA
Conditions ambiantes: Conditions environnementales
Indice de protection : IP55
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... 70 °C
Altitude: ≤ 2000 m (amsl)
Normes/réglementations: EN 61643-21
Remarque : 2001 + A1:2009
Type de montage : connecteur intermédiaire spécifique
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Courant de choc nominal en µs (8/20) (veine-terre): 6 kA
Amortissement d'insertion AE, asym.: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
Matériau surface du boîtier : Cu-Sn-Zn
Matériau surface de contact: Au
Matériau corps isolant: PTFE
Matériau contact à ressort : QSn6.5-0.1
Courant de choc nominal en µs (8/20) (écran de fil): 6 kA
Fréquence : 0,8 GHz... 2,25 GHz
Rapport d'arbre à tige élevée VSWR dans le système 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤ 1,10 (1,7 GHz ... 2,1 GHz)
Puissance HF admissible Pmax pour VSWR=xx (système de 50 ohms): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
Limitation de la tension de sortie à 1 KV/µs (écran de veine) statique : ≤ 1 V
Résistance au courant de choc (blindage de la veine): C2 - 10 kV/5 kA;D1 - 1 kA
Connecteur PE : connecteur PE
Courant de décharge d'impulsion Iimp (10/350) µs (écran de veine): 1 kA

Type de produit: Parasurtenseur

Courant de fuite: 6 kA

Modèle: Connecteur mâle intermédiaie

: IP55

Référence fabricant: 2800491

Dim.: (l x H x P) 84.8 x 25 x 81.5 mm

Largeur: 84.8 mm

Hauteur: 25 mm

Profondeur: 81.5 mm

Contenu: 1 pc(s)

Type d'emballage: Piece

UKCA: oui
