Phoenix Contact 2702198 Barrière pour antenne

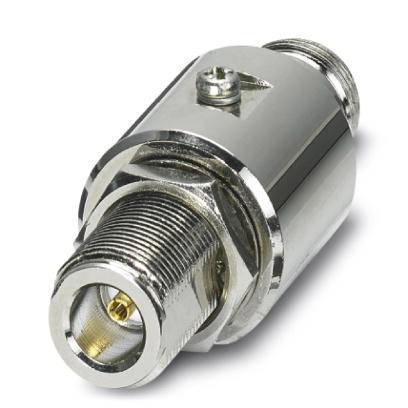

Un connecteur coaxial en argent avec un mécanisme de vissage, adapté à une utilisation dans des appareils électroniques.

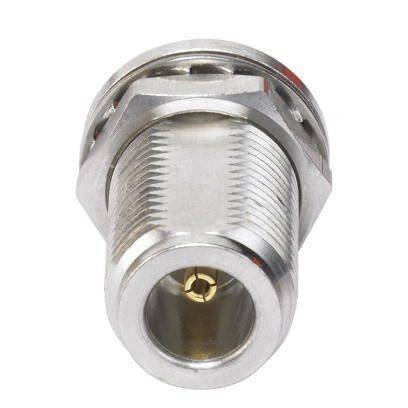

Connecteur coaxial métallique en gros plan. Le filetage intérieur et le point de contact central sont visibles.

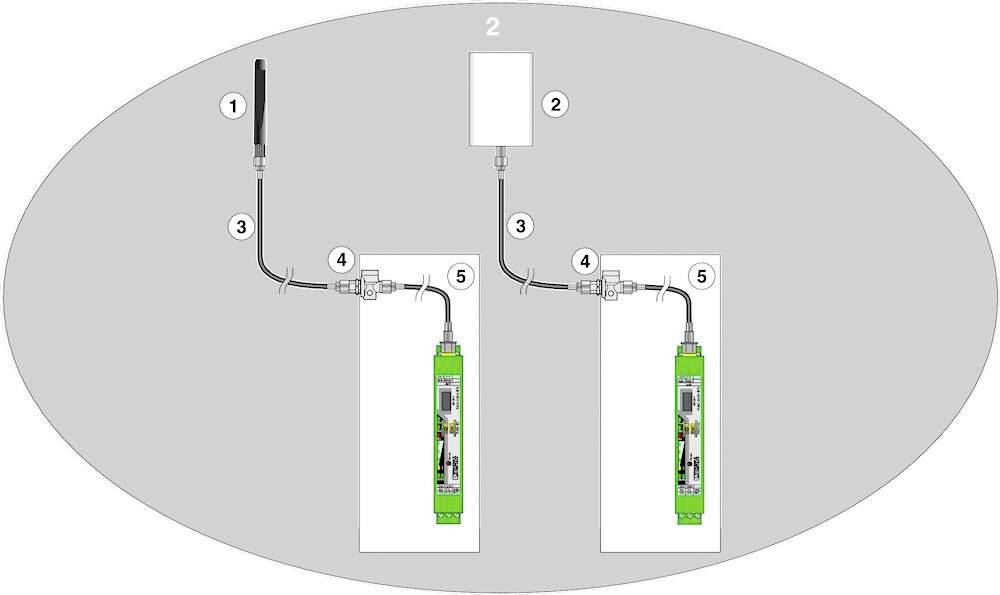

Le diagramme montre les connexions de deux appareils verts (5) avec une unité centrale (2) via des câbles (3 et 4) et une antenne (1).

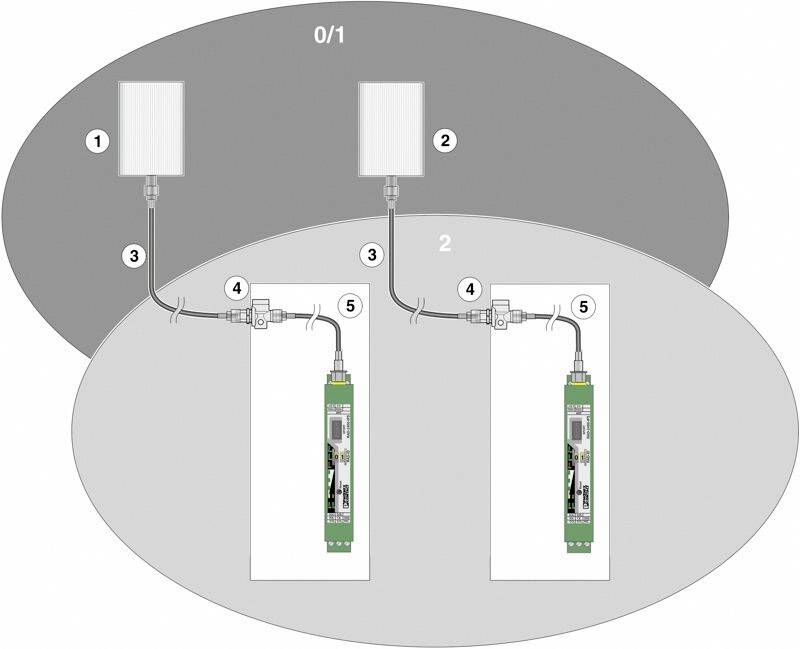

Deux systèmes d'antennes se connectent à deux appareils électroniques. Étiquettes : 0/1 et 2, avec des étapes numérotées de 1 à 5.

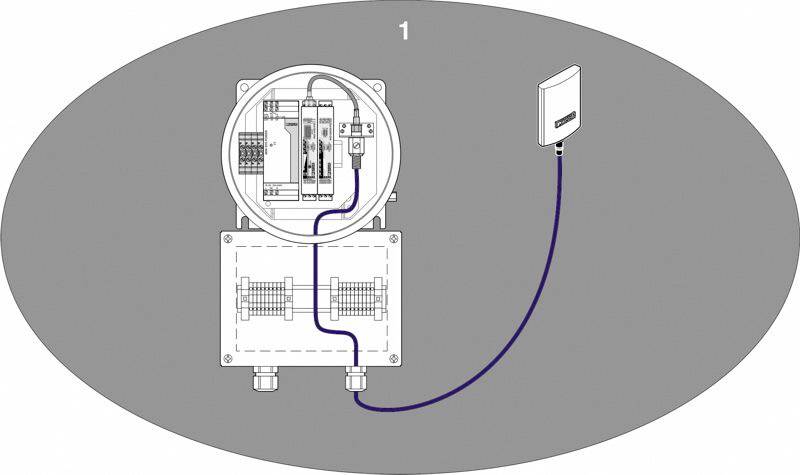

Le diagramme montre un circuit électrique avec deux composants reliés par un câble. Il illustre les circuits et les connexions.

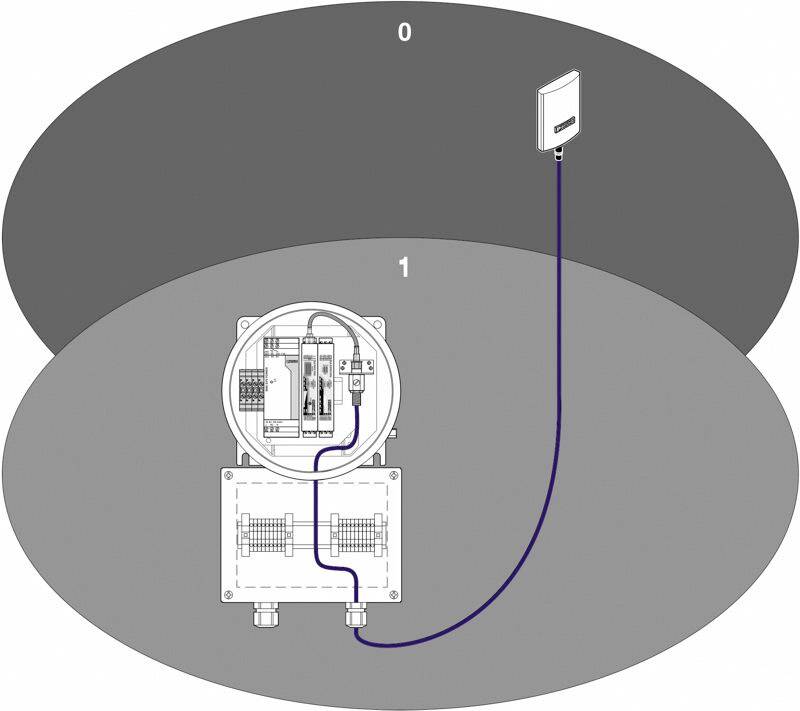

Diagramme d'un appareil connecté : Un appareil est relié à un capteur par un câble. L'arrière-plan est divisé en deux zones '0' et '1'.
'Diagramme d'un boîtier Ex d relié à un appareil Ex i via un câble. Les composants sont numérotés et étiquetés.'
Diagramme de réponse en fréquence montrant une courbe presque plate entre 500 MHz et 5000 MHz avec une montée et une descente aux extrémités.
Dessin technique d'un composant mécanique avec dimensions : longueur 67 mm, diamètre 13,4 mm, largeur 15,8 mm.
1/9
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 2 décembre
Nombre
Total (CHF 209.95 / pièce(s))
CHF 209.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Indice de protection : IP65
  • Température ambiante (fonctionnement): -40 °C 75 °C
  • Impédance : 50 Ω
  • Type de raccordement : n (femelle) / N (femelle)
  • Puissance d'entrée Pi : ≤ 2 W.
  • Tension d'erreur maximale de 253 V AC/DC
  • Capacité maximale : 5,64 pF
  • Tension d'essai : 2,1 kV AC (50 Hz / 2 s)
  • Matériau du boîtier : laiton nickelé
  • Matériau : surface du boîtier : nickel
  • Matériau conducteur intérieur : CuZn
  • Matériau : surface conducteur intérieure : or
  • Matériau du corps isolant : PTFE
  • Matériau du joint : silicone
  • Matériau du contact à ressort : CuSn
  • Matériau surface de contact : au
Type de produit

Barrière pour antenne

Type

BAR-ANT-N-N-EX

Référence fabricant

2702198

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209816 Phoenix Contact 2702198 Barrière pour antenne

Fiche technique 2209816 Phoenix Contact 2702198 Barrière pour antenne

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209816 Phoenix Contact 2702198 Barrière pour antenne

Description

Homologations internationales (ATEX, IECEx). Utilisation d'antennes standard dans la zone ex 0, 1 et 2.
