Name: Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Limiteur de surtension Piece 1 pc(s)
Brand: Phoenix Contact
SKU: 3568610
Availability: SoldOut

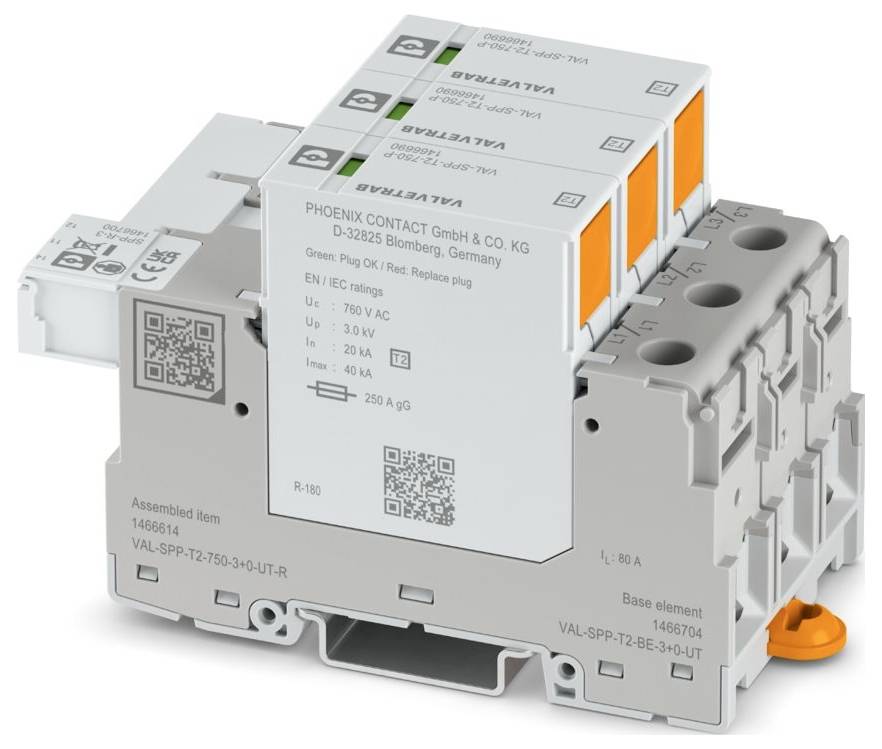

Un appareil électrique Phoenix Contact gris avec des accents orange et des codes QR, étiqueté pour la tension et le courant, utilisé pour les connexions électriques.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 239.95 / pièce(s))

CHF 239.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : VAL-SPP
CLASSE D'ESSAI CEI: II;T2
Forme : module de rail support enfichable en deux parties
Nombre de pôles : 3
Message Protection contre les surtensions défectueux : optique, contact de télécommunication
TENSION NOMINALE ONU : 554/960 V C.A. ±10 % (TN-C) ; 690 V C.A. ±10 % (IT)
Affichage / Télécommunication : Affichage / Télécommunication
Fonction de commutation : changeur
Type de raccordement : connecteur Push-In
Filetage à vis : M5
Couple de serrage : 30 lbf-in.
Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
Section conducteur rigide: 0,25 mm² ... 1,5 mm²
Section de conducteur AWG: 14 ... 2
Largeur : 53,4 mm
Hauteur : 109,1 mm
Profondeur : 71,5 mm (rail support inclus 7,5 mm)
Unité de division: 3 TE
Couleur : gris (RAL 7042) ; gris clair (RAL 7035)
Classe inflammabilité conformément à la norme UL94 : V-0
Boîtier de matériau : PA 6.6-FR 20 % GF;PBT
Tension continue maximale UC : 760 V c.a.
Courant conducteur de protection IPE: ≤ 1 mA
Courant de choc nominal en µs (8/20): 20 kA
Courant de décharge total iTotal (8/20) µs: 120 kA
Temps de réponse TA: ≤ 25 ns
Présécurité requise maximum : 1 A (gG)
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20C (à l'état monté)
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 5000 m (amsl)
Normes/réglementations: EN 61643-11
Remarque: 2012 + A11:2018
Type de montage : rail support : 35 mm
EN type : T2
SYSTÈME D'ALIMENTATION ÉLECTRIQUE IEC: TN-C;IT
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Fréquence nominale FN : 50 Hz (60 Hz)
Valeur CTI du matériau: 600
MATIÈRE ISOLANTE: PA 6.6-FR 20 % GF;PBT
Groupe de matériaux: I
SENTIERS DE PROTECTION : L-L;L-G
Consommation électrique en veille PC : ≤ 1200 MVA
Courant de décharge maximal Imax (8/20) µs: 40 kA
Niveau de protection Up: ≤ 3 kV
Tension résiduelle Ures: ≤ 3 kV (à IN);≤ 2,7 kV (à 10 kA);≤ 2,5 kV (à 5 kA);≤ 2,3 kV (à 3 kA)
Comportement TOV à UT: 1005 V AC (5 s / mode sans arrêt);1316 V AC (120 min / mode de défaillance sûr)
Humidité admissible (fonctionnement): 5 % ... 95 %
Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Spécifications UL : Spécifications UL
Système de distribution d'énergie : Delta
Fréquence nominale : 50/60 Hz
Type SPD : 4CA
Désignation du connecteur : contact de télécommunication défectueux
Tension de fonctionnement : 250 V/AC
Longueur de section dénudée : 8 mm
Contact de télécommunication défectueux : contact de télécommunication défectueux
Courant de charge nominale IL : 80 A (25 mm²)
Résistance aux courts-circuits ISCCR: 25 kA
Présécurité maximale pour le câblage de passage V‑: 80 A (gG)
Présécurité maximale pour le câblage par piqûre: 250 A (gG)
Tension continue maximale MCOV (L-G) : 750 V c.a.
Tension nominale : 600 V/AC
Tension de limitation mesurée MLV (L-G): 3120 V
Affichage UL / Télécommunication : Affichage UL / Télécommunication
Courant de fonctionnement AC: 5 mA AC ... 1 A C.A.
Données de connexion UL : données de connexion UL
Tension continue maximale MCOV (L-L) : 1500 V c.a.
Tension de limitation mesurée MLV (L-L): 6240 V
Général : général
Courant de choc nominal en: 20 kA
2 conducteurs de même section transversale flexible m. Douille de fil TWIN avec douille en plastique: 1,5 mm² ... 16 mm²
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 0,75 mm²
Type d'isolation: Entre le circuit principal et le circuit auxiliaire, le produit a une isolation double / renforcée.
Température ambiante (montage): -5 °C ... 50 °C
TENSION DE FONCTIONNEMENT AC: 5 V C.A. ... 250 V c.a. (≤ 2000 m (amsl));5 V c.a. ... 150 V c.a. (≤ 5000 m (amsl))
TENSION DE FONCTIONNEMENT C.C. : 30 V C.C.
Courant de fonctionnement c.c. : 200 mA c.c.

Type de produit: Limiteur de surtension

Tension nominale: 600 V/AC

Modèle: Module de rail support enfichable en deux parties

: IP20C (à l'état encastré)

Référence fabricant: 1466614

Type: 2

Dim.: (l x H x P) 53.4 x 109.1 x 71.5 mm

Largeur: 53.4 mm

Hauteur: 109.1 mm

Profondeur: 71.5 mm

Contenu: 1 pc(s)

Type d'emballage: Piece

UKCA: oui
