Phoenix Contact 1428636 Connecteur pour capteurs/actionneurs M12 SPEEDCON femelle, coudé 10.00 m Nombre de pôles: 6 1 pc

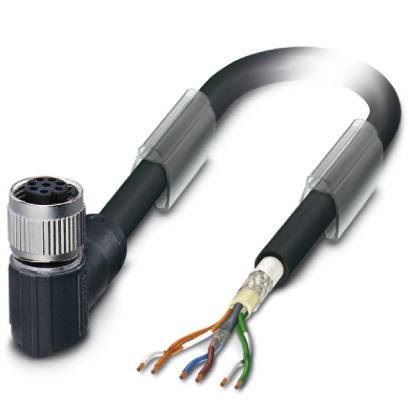

Câble noir coudé avec fiche métallique et cinq conducteurs isolés multicolores à l'autre extrémité. Adapté pour les connexions électroniques.

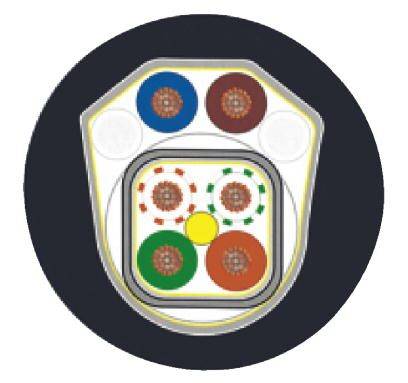

L'image présente un diagramme technique avec des câbles codés par couleur dans une prise ou un connecteur électrique.

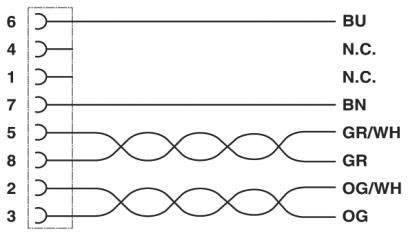

Diagramme avec codes de couleur de fils : 6-BU, 4-N.C, 7-BN, 5-GR/BL, 8-GR, 3-OG/BL, 2-OG. Montre les connexions de câbles et leur codification de couleur.

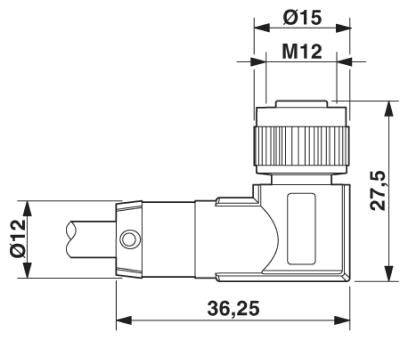

Dessin technique d'un connecteur coudé L avec dimensions : longueur totale 36,25 mm, hauteur 27,5 mm, diamètres 12 mm et 15 mm, filetage M12.

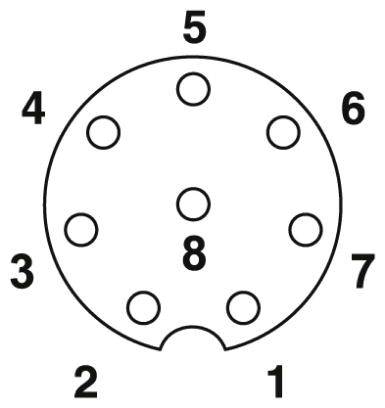

'Schéma de connexion du connecteur DIN à 8 broches' présente une disposition circulaire de huit broches numérotées. Les broches 1-8 sont réparties uniformément.

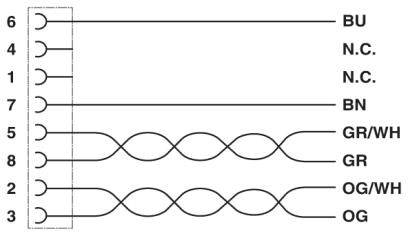

Schéma de câblage avec des connexions numérotées de 2 à 8, reliées par des câbles de couleur : BU, N.C., BN, GR/WH, GR, OG/WH, OG.
1/6
Photo non contractuelle
Type de produit
Connecteur pour capteurs/actionneurs
Forme
femelle, coudé
Coté A
extrémités ouvertes
Coté de raccordement B
M12 femelle coudé
Nombre de pôles
6
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 25 novembre
121 pièce(s)
Nombre
Total (CHF 79.95 / pièce(s))
CHF 79.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Type/catégorie de signal : VARAN, 100 Mbits/s.
  • Résistance d'isolation : ≥ 100 MΩ
  • Couple de serrage : 0,4 Nm (connecteur M12)
  • Type de câble : VARAN
  • Type de câble (désignation) : 970
  • Structure de câble : 1x2xAWG22/19 + 1x4xAWG24/19
  • Câble de signal AWG 24
  • Alimentation AWG 22
  • Blindage : tresse de fils de cuivre étamé, couverture d'environ 85 %
  • Gaine extérieure, couleur : noir RAL 9005
  • Nombre de cycles de flexion : 3000000
  • Course de déplacement : 2 m
  • Vitesse de déplacement : 1 m/s.
  • Accélération 2 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : HB
  • Catégorie de surtension : II
  • Matériau du corps de la poignée : TPU, ignifuge, auto-extinguible
  • Matière moletée : zinc moulé sous pression, nickelé
  • Matériau du joint : NBR
  • Résistance de conducteur : 77 Ω/m (câble de données)
Type d'emballage

Piece

Type

SAC-6P-10,0-970/FR SCO

Type de produit

Connecteur pour capteurs/actionneurs

Forme

femelle, coudé

Coté A

extrémités ouvertes

Coté de raccordement B

M12 femelle coudé

Nombre de pôles

6

Longueur de câble

10.00 m

Materiau de la gaine

TPE

Tension nominale

30 V/AC

Courant nominal

2 A

Courant nominal - arrondi

2 A

Section de raccordement (max.)

0.25 mm²

Ø extérieur

7.8 mm

Connexion

extrémités des fils libres

Type de filetage côté du raccordement

M12 SPEEDCON

Codification

A

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

sans halogène

Température min.

-25 °C

Température max.

+90 °C

Type de fermeture

Speedcon

Référence fabricant

1428636

Contenu

1 pc(s)

Diam. câble

7.8 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209251 Phoenix Contact 1428636 Connecteur pour capteurs/actionneurs M12 SPEEDCON femelle, coudé 10.00 m Nombre de pôles: 6 1 pc

Fiche technique 2209251 Phoenix Contact 1428636 Connecteur pour capteurs/actionneurs M12 SPEEDCON femelle, coudé 10.00 m Nombre de pôles: 6 1 pc

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209251 Phoenix Contact 1428636 Connecteur pour capteurs/actionneurs M12 SPEEDCON femelle, coudé 10.00 m Nombre de pôles: 6 1 pc

Description

Câble pour système de bus, VARAN (100 Mbits/s), 6 pôles, SANTOPRENE sans halogène/TPE sans halogène, noir RAL 9005, blindé, extrémité de câble libre, coudé sur connecteur femelle M12 SPEEDCON, codage A, longueur de câble : 10 M.
