Phoenix Contact 1417703 Câble de raccordement M8 femelle, droit 0.60 m Nombre de pôles: 3 50 pc(s)

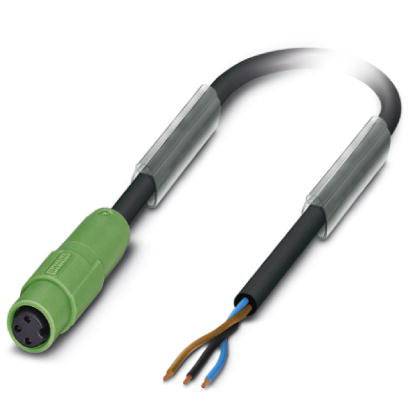

Un câble vert et noir avec une fiche en plastique d'un côté et des fils dénudés de l'autre côté.

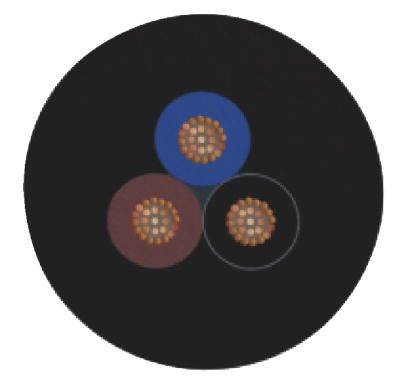

Trois extrémités de câbles colorées avec des fils de cuivre visibles dans un cercle noir, représentant la structure et le design des câbles.

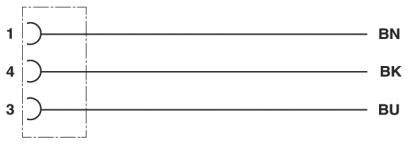

Le diagramme montre trois lignes horizontales : '1' avec 'BN', '4' avec 'BK' et '3' avec 'BU'. Les lignes représentent des connexions électriques.

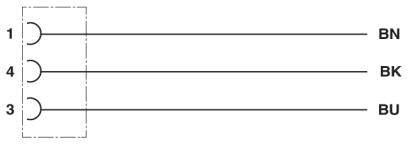

Le diagramme montre trois lignes horizontales disposées côte à côte : 1 menant à 'BN', 4 menant à 'BK', 3 menant à 'BU'.

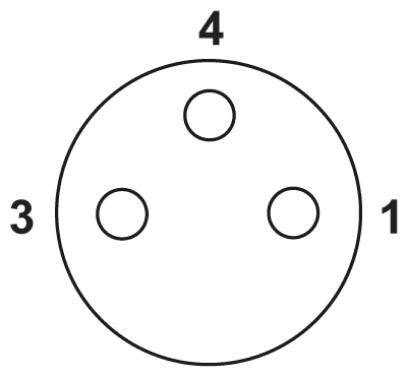

Un cercle avec trois cercles intérieurs disposés en forme de triangle, numérotés de 1 à 4 autour du cercle principal.

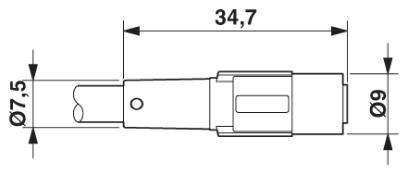

Dessin technique d'un connecteur. Longueur totale 34,7 mm, diamètre 9 mm, zone avant 7,5 mm de diamètre.
1/6
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
femelle, droit
Coté A
extrémités ouvertes
Coté de raccordement B
M8 femelle droit
Nombre de pôles
3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 23 novembre
46 Set(s)
Nombre (taille du paquet 50 pc(s))
Total (CHF 6.52 / pièce(s))
CHF 325.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/réglementations : connecteur M8 IEC 61076-2-104
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'accouplement : ≥ 100
  • Type de câble : PUR sans halogène noir
  • Type de câble (désignation) : PUR
  • Câble de signal AWG 24
  • Gaine extérieure, couleur : gris noir RAL 7021
  • Nombre de cycles de flexion: 10000000
  • Course de déplacement : 10 m
  • Vitesse de déplacement : 3 m/s.
  • Accélération 10 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : HB
  • Catégorie de surtension : II
  • Matériau du corps de la poignée : TPU, ignifuge, auto-extinguible
  • Matériau moleté : non disponible
  • Matériau du joint : NBR
  • Résistance de conducteur : ≤ 78 Ω/km (à 20 °C)
Type

SAC-3P- 0,6-PUR/M 8SIFS

Type de produit

Câble de raccordement

Forme

femelle, droit

Coté A

extrémités ouvertes

Coté de raccordement B

M8 femelle droit

Nombre de pôles

3

Longueur de câble

0.60 m

Materiau de la gaine

PUR

Tension nominale

48 V/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.25 mm²

Ø extérieur

3.6 mm

Connexion

connecteur femelle M8

Type de filetage côté du raccordement

M8

Matériau du contact

CuSn

Revêtement du contact

Ni/Au

IP65

Spécificités

sans halogène

Température min.

-25 °C

Température max.

+90 °C

Référence fabricant

1417703

Contenu

50 pc(s)

Diam. câble

3.6 mm

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2209225 Phoenix Contact 1417703 Câble de raccordement M8 femelle, droit 0.60 m Nombre de pôles: 3 50 pc(s)

Fiche technique 2209225 Phoenix Contact 1417703 Câble de raccordement M8 femelle, droit 0.60 m Nombre de pôles: 3 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209225 Phoenix Contact 1417703 Câble de raccordement M8 femelle, droit 0.60 m Nombre de pôles: 3 50 pc(s)

Description

Simple et sûr : composants enfichables 100 % testés électriquement. Notre standard : le câble PUR robuste sans halogène.
