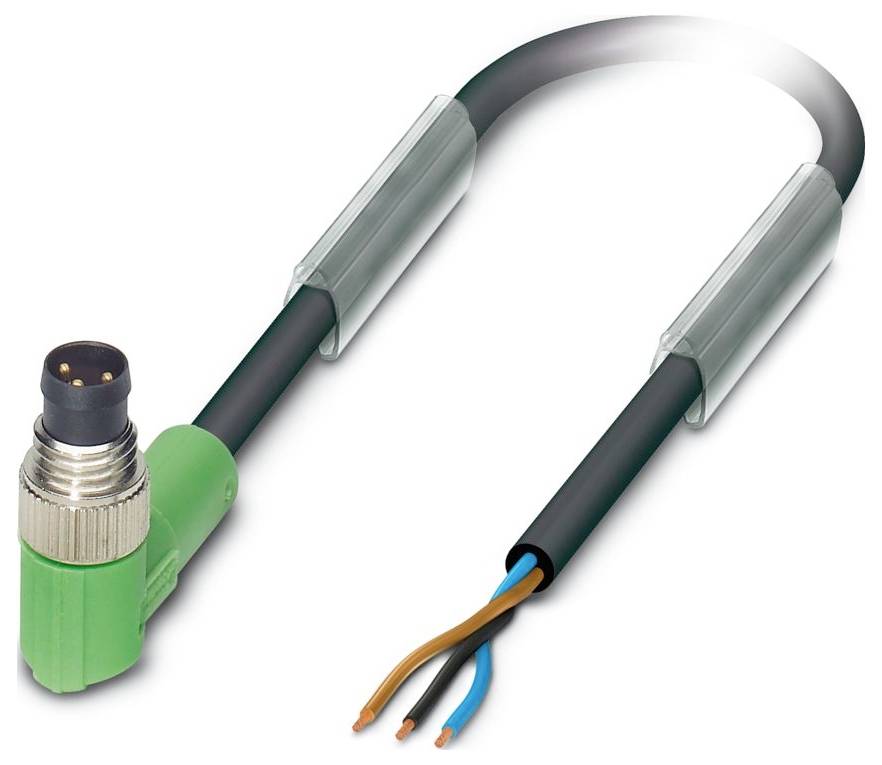

Phoenix Contact 1415866 Câble pour capteurs/actionneurs M8 3 m Nombre de pôles: 3 1 pc(s)
Type de produit
Câble pour capteurs/actionneurs
Coté A
M8 mâle coudé
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
3
Longueur de câble
3 m
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Forme : extrémité libre de la ligne
- Nombre de pôles : 3
- TENSION NOMINALE ONU : 48 V C.A. ; 60 V C.C.
- Classe de inflammabilité selon UL 94: HB
- Données mécaniques : données mécaniques
- Conditions ambiantes: Conditions environnementales
- INDICE DE PROTECTION : IP65 ; IP67 ; IP68
- Température ambiante (fonctionnement): -25 °C ... 80 °C (câble, pose fixe);-10 °C ... 80 °C (câble, pose mobile)
- Normes/réglementations : IEC 61076-2-104
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 3
- Matériau surface de contact: NI/Au
- Courant nominal IN : 4 A
- Diamètre extérieur du câble : 4,20 mm ± 0,15 mm
- Manteau extérieur, matériau : PVC
- Échelle de matériau : toron cu nu
- Longueur de câble : 3 m
- Section de câble : 3 x 0,25 mm² (ligne de signal)
- Désignation standard : connecteur M8
- Indicateur d'état : Non
- Manteau extérieur, couleur : noir RAL 9005
- Application : Standard
- Codage : A
- Résistance d'isolement: ≥ 100 MΩ*km (à 20 °C)
- Matériel Contact : CuSn
- Tension d'essai : ≤ 3000 V
- Affichage d'état présent : Non
- Matériau porteur de contact : TPU GF
- Poids de la conduite: 29 kg/km
- Blindé : Non
- Type de câble : PVC noir [PVC]
- Câble de signal : 14 x 0,15 mm
- Ligne de signal AWG: 24
- Diamètre de la veine avec isolation : 1,17 mm ±0,05 mm
- Matériau de l'isolation des veines: PVC
- Roue simple, couleur : marron, bleu, noir
- Épaisseur de paroi enveloppe extérieure : ≥ 0,76 mm
- Guidage total : 3 veines longitudinales
- Tension nominale du câble : ≥ 300 V
- Rayon de courbure le plus petit, fixé de manière fixe : 13 mm
- Résistance aux flammes : selon UL-Style 2464
- Résistance à l'huile: EN 60811-2-1
- Nombre de sorties de câble : 1
- Cycles de couplage: ≥ 100
- Raccordement 1 : Raccordement 1
- Type de codage : A
- Raccordement 2 : Raccordement 2
- Épaisseur de paroi isolation: ≥ 0,23 mm (isolation des veines)
- Résistance du conducteur max. : Max. 79 Ω/km (à 20 °C)
- M8: M8
- Matériau Poignée : TPU, difficilement inflammable, auto-extinguible
- Matériau vissage : moulage sous pression de zinc, nickelé
- Température ambiante (fonctionnement) (prise/prise) : -25 °C ... 90 °C (fiche/prise)
- PVC noir [PVC]: PVC noir [PVC]
- Type
SAC-3P-M 8MR/3,0-PVC
- Type de produit
Câble pour capteurs/actionneurs
- Coté A
M8 mâle coudé
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
3
- Longueur de câble
3 m
- Materiau de la gaine
PVC
- Tension nominale
48 V/AC
60 V/DC
- Section de raccordement (max.)
0.25 mm²
- Ø extérieur
4.20 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
connecteur mâle M8
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8
- Couleur du câble
noir (RAL 9005)
- Codification
A
- Matériau du contact
CuSn
- Revêtement du contact
Ni/Au
- Section max.
0.25 mm²
IP65
IP67
IP68
- Spécificités
PVC
- Température min.
-25 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
1415866
- Contenu
1 pc(s)
- Diamètre de câble
4.20 mm
- Ø câble max.
4.20 mm
- Gamme de Ø de câble
4.20 mm (max)
- Tension assignée
48 V/DC V
- Blindé
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3586986 Phoenix Contact 1415866 Câble pour capteurs/actionneurs M8 3 m Nombre de pôles: 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3586986 Phoenix Contact 1415866 Câble pour capteurs/actionneurs M8 3 m Nombre de pôles: 3 1 pc(s)
Description
Câble capteur/actionneur, 3 broches, PVC, noir RAL 9005, connecteur coudé M8, Codage: A, à l'extrémité libre de la ligne, longueur du câble: 3 m
