Name: Phoenix Contact 1413993 Connecteur pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209202
Availability: BackOrder

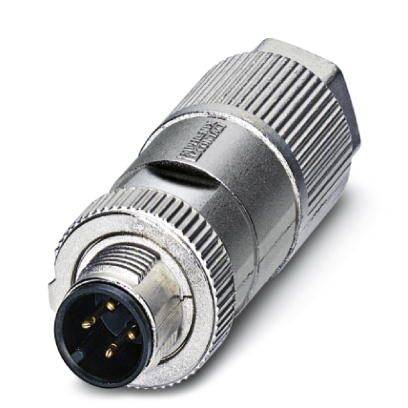

Un connecteur métallique argenté, coudé, avec quatre broches visibles. Adapté aux applications techniques ou électroniques.

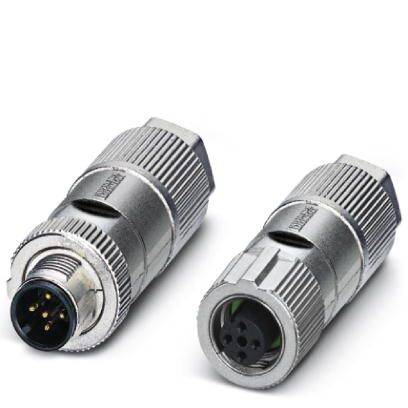

Deux connecteurs circulaires métalliques : à gauche, une fiche avec des broches visibles, à droite, une prise. Les deux sont cylindriques et striés.

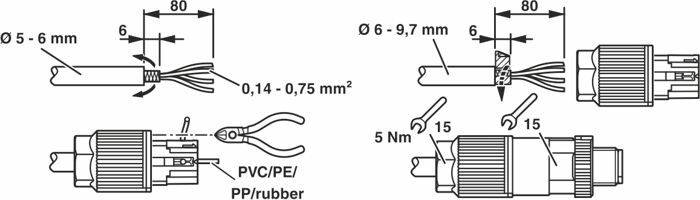

Dessin d'une connexion de câble. À gauche : diamètre du câble 5 à 6 mm, section de conducteur 0,14 à 0,75 mm². À droite : diamètre du câble 6 à 9,7 mm, couple de serrage 5 Nm.

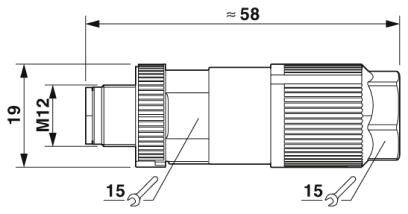

Dessin technique d'un connecteur cylindrique à filetage M12. Longueur totale d'environ 58 mm, diamètre 19 mm.

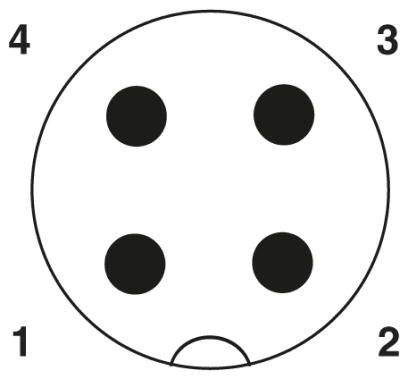

Un connecteur circulaire avec quatre contacts numérotés (1, 2, 3, 4) et quatre emplacements correspondants disposés selon un motif circulaire.

1/5

Photo non contractuelle

Type de produit

Connecteur pour capteurs/actionneurs

Forme

mâle, droit

Coté A

M12 mâle droit

Nombre de pôles

Tension nominale

250 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

24 pièce(s)

Afficher des alternatives

Nombre

pièce(s)

Total (CHF 23.95 / pièce(s))

CHF 23.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type/catégorie de signal : universel
Normes/dispositions : connecteur M12 conforme à la norme IEC 61076-2-101
Résistance d'isolation : ≥ 100 MΩ
Cycles d'accouplement : ≥ 100
Couple de serrage : 5 Nm (écrou de pression)
Degré de pollution : 3
Classe de inflammabilité UL 94 : V0
Catégorie de surtension : II
Matériau du corps de la poignée : zinc moulé sous pression, nickelé
Matière moletée : zinc moulé sous pression, nickelé
Matériau du joint : NBR

Type d'emballage: Piece

Type: SACC-MS-4QO-0,75 SH SCO

Type de produit: Connecteur pour capteurs/actionneurs

Forme: mâle, droit

Coté A: M12 mâle droit

Nombre de pôles: 4

Tension nominale: 250 V/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.75 mm²

Connexion: autodénudant

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Ni/Au

: IP65

Température min.: -40 °C

Température max.: +85 °C

Type de fermeture: à vis

Référence fabricant: 1413993

Contenu: 1 pc(s)

: Other

: 250 V

: VRAI

: Other

: Zinc

: Other

: 85-85 °C

: V0

: Insulation displacement connection

: Nickel

: II

: 3

: Straight

: 0.75-0.75 mm²

: FAUX

: 4 A

: 100

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschlussseite A

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Verschlussart

Phoenix Contact 1413993 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :2209202

Livraison le lun. 23 novembre

24 pièce(s)Conrad Electronic

Ce produit

M12-Stecker, gerade

Stecker, gerade

M12

250 V/AC

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

Phoenix Contact 1021784 Sensor-/Aktor-Steckverbinder Stecker, gewinkelt Polzahl Sensoren: 8 1 St.

Code produit :2208981

Livraison le lun. 23 novembre

127 pièce(s)Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

48 V/AC

500 mA

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Phoenix Contact 1021815 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 5 1 St. Piece

Code produit :2208982

Livraison le ven. 27 novembre

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact 1021816 Sensor-/Aktor-Steckverbinder M12 Stecker, gewinkelt Polzahl Sensoren: 5 1 St. Piece

Code produit :2208983

Livraison le lun. 14 décembre

Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

M12

48 V/AC

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 41.95^*

Phoenix Contact 1021830 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :2208984

Livraison le lun. 23 novembre

2647 pièce(s)Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Phoenix Contact 1021831 Sensor-/Aktor-Steckverbinder Stecker, gewinkelt Polzahl Sensoren: 4 1 St.

Code produit :2208985

Livraison le lun. 23 novembre

445 pièce(s)Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

48 V/AC

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact 1411043 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Code produit :2141023

Livraison le jeu. 29 octobre

1 pièce(s)Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

M12

48 V/AC

500 mA

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Phoenix Contact 1411044 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Code produit :2140987

Livraison le ven. 27 novembre

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

M12

48 V/AC

500 mA

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

Phoenix Contact 1411066 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :2141008

Livraison le ven. 27 novembre

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

Phoenix Contact 1411068 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :2141024

Bientôt disponible

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209202 Phoenix Contact 1413993 Connecteur pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209202 Phoenix Contact 1413993 Connecteur pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s) Piece

Description

Utilisation sûre sur le terrain grâce à des types de protection élevés. Flexible : connecteur pour la confection sur place. Raccord à pince de coupe : fabrication innovante et rapide sans dénudage des chargeurs individuels.

Ce texte a été traduit par une machine.
