Name: Phoenix Contact 1413992 Connecteur pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 5 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209201
Availability: BackOrder

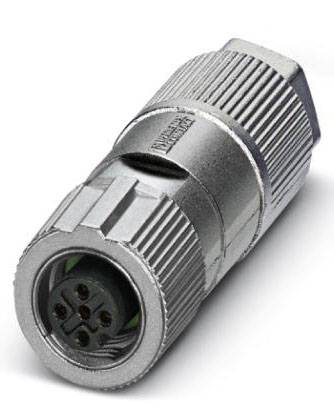

Un connecteur métallique cylindrique argenté avec plusieurs points de connexion sur sa face avant, couramment utilisé dans des applications industrielles.

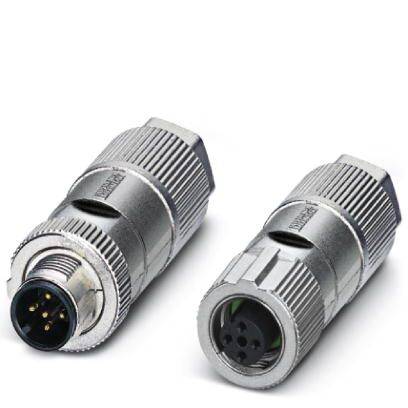

Connecteurs métalliques avec des embases rondes et un boîtier de protection. Adaptés aux connexions électroniques dans des applications industrielles.

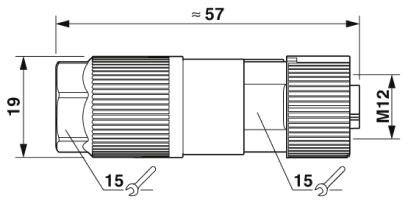

Dessin technique d'un connecteur cylindrique. Dimensions : longueur 57 mm, diamètre 19 mm, filetage M12.

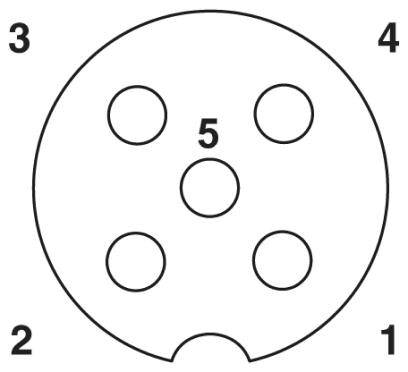

Diagramme d'une prise circulaire à 5 broches avec des connexions numérotées de 1 à 5, disposées en cercle.

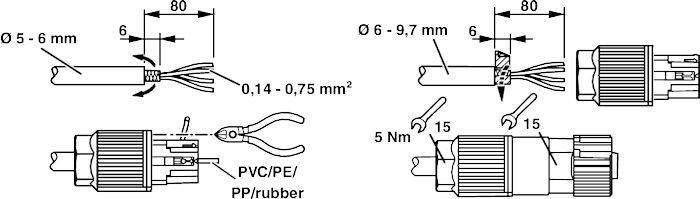

Instructions de montage du connecteur : Longueurs de fils, dénudage (0,5-6 mm²), serrage des bornes, couple de serrage 5 Nm. Matériaux : PVC, PE, PP, caoutchouc.

1/5

Photo non contractuelle

Type de produit

Connecteur pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

125 pièce(s)

Nombre

pièce(s)

Total (CHF 26.95 / pièce(s))

CHF 26.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type/catégorie de signal : universel
Normes/dispositions : connecteur M12 conforme à la norme IEC 61076-2-101
Résistance d'isolation : ≥ 100 MΩ
Cycles d'accouplement : ≥ 100
Couple de serrage : 5 Nm (écrou de pression)
Degré de pollution : 3
Classe de inflammabilité UL 94 : V0
Catégorie de surtension : II
Matériau du corps de la poignée : zinc moulé sous pression, nickelé
Matière moletée : zinc moulé sous pression, nickelé
Matériau du joint : NBR

Type d'emballage: Piece

Type: SACC-FS-5QO-0,75 SH SCO

Type de produit: Connecteur pour capteurs/actionneurs

Forme: femelle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M12 femelle droit

Nombre de pôles: 5

Tension nominale: 48 V/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.75 mm²

Connexion: autodénudant

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Ni/Au

: IP65

Spécificités: câblage de terrain

Température min.: -40 °C

Température max.: +85 °C

Type de fermeture: à vis

Référence fabricant: 1413992

Contenu: 1 pc(s)

: Other

: 48 V

: VRAI

: Other

: Zinc

: Other

: 85-85 °C

: V0

: Insulation displacement connection

: Nickel

: II

: 3

: Straight

: 0.75-0.75 mm²

: FAUX

: 4 A

: 100

UKCA: oui
