Phoenix Contact 1411637 Câble de raccordement M12 mâle, droit 2.00 m Nombre de pôles: 3 1 pc(s)

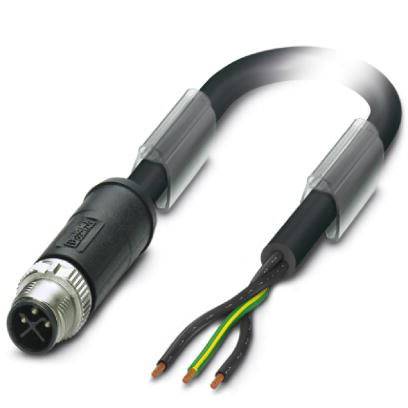

Un câble noir dénudé à quatre conducteurs avec un connecteur métallique. Adapté aux applications industrielles.

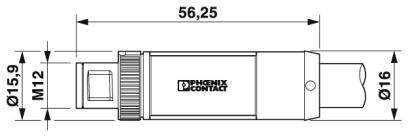

Dessin technique d'un connecteur de 'Phoenix Contact' avec les dimensions suivantes : longueur 56,25 mm, diamètre 16 mm et connexion M12.

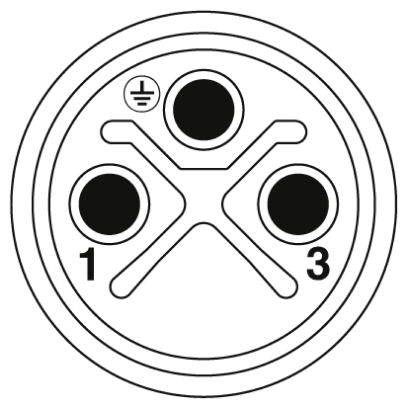

Le connecteur DIN présente des contacts métalliques : trois bornes rondes disposées en triangle, marquées des numéros '1' et '3' et d'un symbole de mise à la terre.

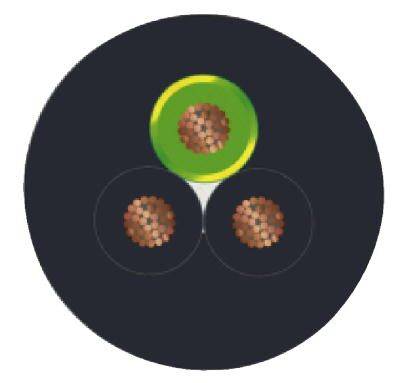

Diagramme d'une section transversale de câble avec trois conducteurs en cuivre, un isolé en vert et deux isolés en noir, sur un fond noir.
1/4
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 20 novembre
107 pièce(s)
Nombre
Total (CHF 29.95 / pièce(s))
CHF 29.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-111
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Couple de serrage : 0,4 Nm (connecteur M12)
  • Type de câble : PVC noir
  • Type de câble (désignation) : PVC
  • Alimentation électrique AWG 16
  • Gaine extérieure, couleur : noir
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension III
  • Matériau du corps de la poignée : PP
  • Matière moletée : zinc moulé sous pression, nickelé
  • Résistance de conducteur : ≤ 13,3 Ω/km (à 20 °C)
Type

SAC-3P-M12MSS/ 2,0-PVC PE

Type de produit

Câble de raccordement

Forme

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

3

Longueur de câble

2.00 m

Materiau de la gaine

PVC

Tension nominale

230 V/AC

Courant nominal

16 A

Courant nominal - arrondi

16 A

Section de raccordement (max.)

1.5 mm²

Ø extérieur

6.8 mm

Connexion

connecteur mâle

Type de filetage côté du raccordement

M12

Codification

S

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

codage S

Température min.

-25 °C

Température max.

+85 °C

Type de fermeture

à vis

Référence fabricant

1411637

Contenu

1 pc(s)

Diam. câble

6,8 Hz mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209188 Phoenix Contact 1411637 Câble de raccordement M12 mâle, droit 2.00 m Nombre de pôles: 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209188 Phoenix Contact 1411637 Câble de raccordement M12 mâle, droit 2.00 m Nombre de pôles: 3 1 pc(s)

Description

Simple et sûr : composants enfichables 100 % testés électriquement. Puissance : connecteur AC pour jusqu'à 16 A et 230 V AC. Protection contre les erreurs de branchement grâce à un codage S spécial.

Ce texte a été traduit par une machine.
