Name: Phoenix Contact 1411069 Connecteur pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 4 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209179
Availability: BackOrder

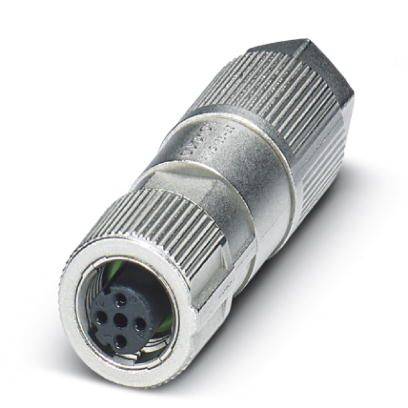

Un connecteur métallique cylindrique argenté avec plusieurs broches de connexion sur un fond blanc.

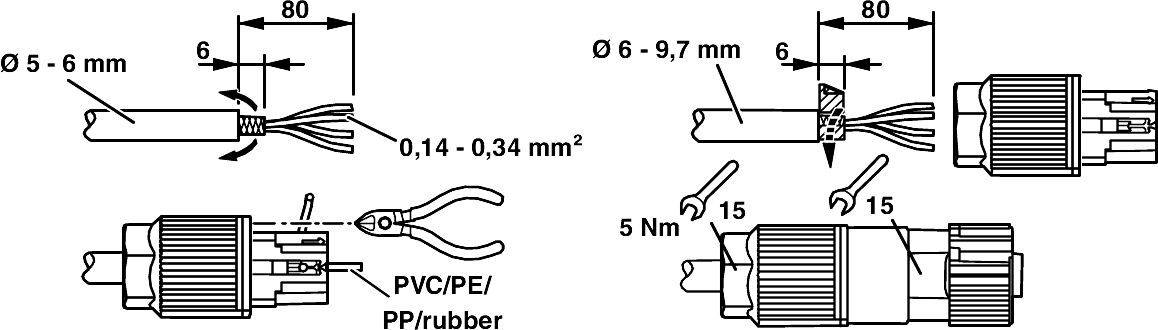

Dessin technique de connecteurs de câbles : À gauche, un connecteur avec des détails de section transversale de câble, à droite le montage avec des outils.

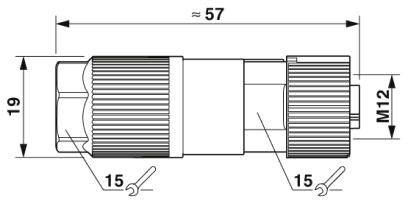

Dessin technique d'un connecteur avec dimensions : longueur d'environ 57 mm, diamètre 19 mm, filetage M12. Taille des vis 15.

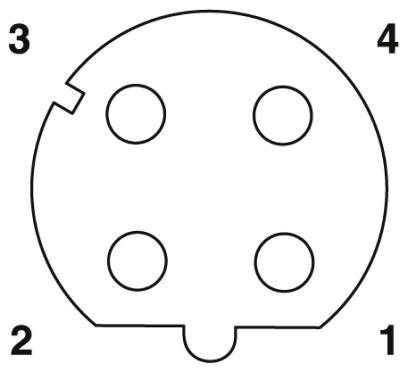

'Connexion circulaire à quatre bornes numérotées, disposées en cercle. La borne supérieure présente une encoche pour l'alignement.'

1/4

Photo non contractuelle

Type de produit

Connecteur pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 24.95 / pièce(s))

CHF 24.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type/catégorie de signal : Ethernet CAT5 (conforme à IEC 11801), 100 Mbits/s.
Normes/dispositions : connecteur M12 conforme à la norme IEC 61076-2-101
Résistance d'isolation : ≥ 100 MΩ
Cycles d'accouplement : ≥ 100
Couple de serrage : 5 Nm (écrou de pression)
Degré de pollution : 3
Classe de inflammabilité UL 94 : V0
Catégorie de surtension : II
Matériau du corps de la poignée : zinc moulé sous pression, nickelé
Matière moletée : zinc moulé sous pression, nickelé
Matériau du joint : NBR

Type d'emballage: Piece

Type: SACC-FSD-4QO SH ETH SCO

Type de produit: Connecteur pour capteurs/actionneurs

Forme: femelle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M12 femelle droit

Nombre de pôles: 4

Tension nominale: 48 V/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 18.96707999 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: autodénudant

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: D

Matériau du contact: CuSn

Revêtement du contact: Ni/Au

Section max.: 0.34 mm²

Section (min.): 0.14 mm²

: IP65

Spécificités: blindé

Température min.: -40 °C

Température max.: +85 °C

Référence fabricant: 1411069

Contenu: 1 pc(s)

Ø câble max.: 9.7 mm

Diam. câble (min.): 5 mm

Gamme de Ø de câble: 5 - 9.7 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschlussseite A

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Stecker-Norm

Phoenix Contact 1411069 Sensor-/Aktor-Steckverbinder M12 Buchse, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :2209179

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

M12-Buchse, gerade

Buchse, gerade

M12

48 V/AC

4 A

Sensorik Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

Phoenix Contact 1021784 Sensor-/Aktor-Steckverbinder Stecker, gewinkelt Polzahl Sensoren: 8 1 St.

Code produit :2208981

Livraison le mar. 24 novembre

127 pièce(s)Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

48 V/AC

500 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Phoenix Contact 1021815 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 5 1 St. Piece

Code produit :2208982

Livraison le ven. 27 novembre

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Sensorik Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact 1021816 Sensor-/Aktor-Steckverbinder M12 Stecker, gewinkelt Polzahl Sensoren: 5 1 St. Piece

Code produit :2208983

Livraison le lun. 14 décembre

Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

M12

48 V/AC

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 41.95^*

Phoenix Contact 1021830 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :2208984

Livraison le mar. 24 novembre

2647 pièce(s)Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Phoenix Contact 1021831 Sensor-/Aktor-Steckverbinder Stecker, gewinkelt Polzahl Sensoren: 4 1 St.

Code produit :2208985

Livraison le mar. 24 novembre

445 pièce(s)Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

48 V/AC

4 A

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact 1411043 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Code produit :2141023

Livraison le ven. 30 octobre

23 pièce(s)Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

M12

48 V/AC

500 mA

Ethernet

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Phoenix Contact 1411044 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Code produit :2140987

Livraison le ven. 27 novembre

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

M12

48 V/AC

500 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

Phoenix Contact 1411066 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :2141008

Livraison le ven. 27 novembre

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Ethernet

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

Phoenix Contact 1411068 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :2141024

Bientôt disponible

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209179 Phoenix Contact 1411069 Connecteur pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 4 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209179 Phoenix Contact 1411069 Connecteur pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 4 1 pc(s) Piece

Description

Utilisation sûre sur le terrain grâce à des types de protection élevés. Flexible : connecteur pour la confection sur place. Raccord à pince de coupe : fabrication innovante et rapide sans dénudage des chargeurs individuels.
