Phoenix Contact 1408854 Câble de raccordement M12 femelle, coudé 10.00 m Nombre de pôles: 4 1 pc(s) Piece

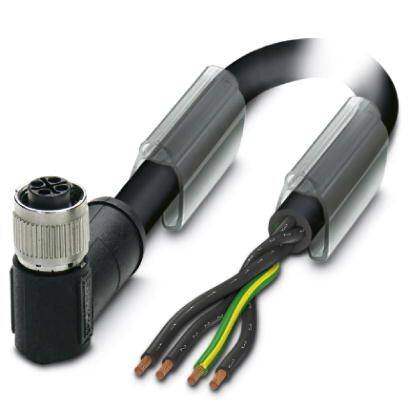

Un câble électrique industriel noir à quatre conducteurs dénudés dans les couleurs noir, marron, bleu et vert-jaune.

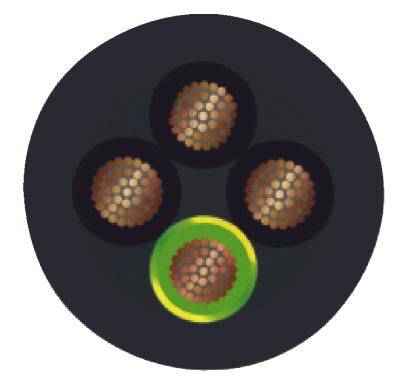

Une image en coupe d'un câble noir montre trois conducteurs de couleur cuivre en haut et un en bas, entourés d'une isolation jaune et verte.

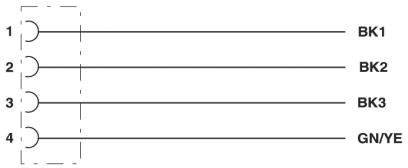

'Représentation de quatre câbles parallèles, numérotés de 1 à 4, avec les désignations BK1, BK2, BK3, GN/YE à côté.'

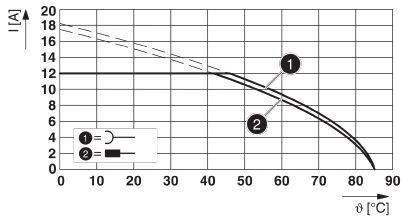

Le diagramme montre deux courbes de courant (1) et (2) en fonction de la température (axe des X : 0-90 °C, axe des Y : 0-20 A) avec une tendance décroissante.

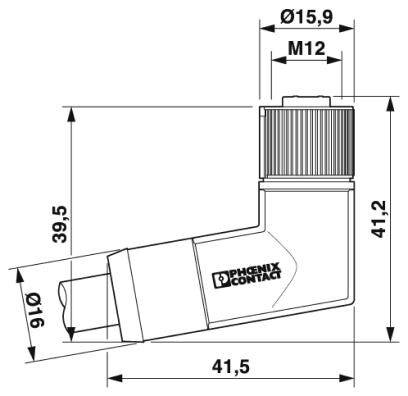

Un diagramme technique d'un connecteur de "Phoenix Contact", avec les dimensions suivantes : Ø15,9, M12, 39,5, 41,5, Ø6, et 41,2 millimètres.

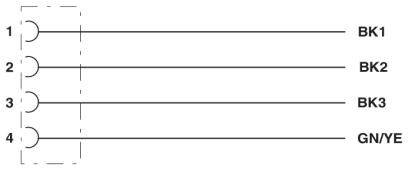

Quatre lignes horizontales, numérotées de 1 à 4, sont désignées par les libellés 'BK1', 'BK2', 'BK3' et 'GN/YE'.

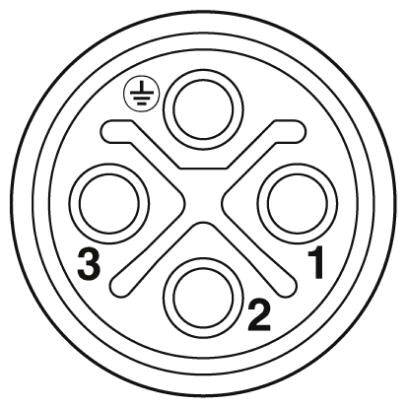

Symbole de connexion d'une prise électrique à quatre points de contact, numérotés de 1 à 3, avec le symbole de mise à la terre en haut à gauche.
1/7
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
femelle, coudé
Coté A
extrémités ouvertes
Coté de raccordement B
M12 femelle coudé
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 10 décembre
Nombre
Total (CHF 87.95 / pièce(s))
CHF 87.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-111
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Couple de serrage : 0,4 Nm (connecteur M12)
  • Type de câble : PUR sans halogène noir
  • Type de câble (désignation) : PUR
  • Alimentation électrique AWG 16
  • Gaine extérieure, couleur : gris noir RAL 7021
  • Nombre de cycles de flexion: 2000000
  • Course de déplacement : 10 m
  • Vitesse de déplacement : 3 m/s.
  • Accélération 10 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension III
  • Matériau du corps de la poignée : PP
  • Matière moletée : zinc moulé sous pression, nickelé
  • Résistance de conducteur : ≤ 13 Ω/km (à 20 °C)
Type d'emballage

Piece

Type

SAC-4P-10,0-PUR/M12FRS PE

Type de produit

Câble de raccordement

Forme

femelle, coudé

Coté A

extrémités ouvertes

Coté de raccordement B

M12 femelle coudé

Nombre de pôles

4

Longueur de câble

10.00 m

Materiau de la gaine

PUR

Tension nominale

690 V/AC

Courant nominal

12 A

Courant nominal - arrondi

12 A

Section de raccordement (max.)

1.5 mm²

Ø extérieur

8.8 mm

Connexion

femelle

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

S

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

sans halogène

Température min.

-25 °C

Température max.

+85 °C

Type de fermeture

à vis

Référence fabricant

1408854

Contenu

1 pc(s)

Diam. câble

8.8 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209161 Phoenix Contact 1408854 Câble de raccordement M12 femelle, coudé 10.00 m Nombre de pôles: 4 1 pc(s) Piece

Fiche technique 2209161 Phoenix Contact 1408854 Câble de raccordement M12 femelle, coudé 10.00 m Nombre de pôles: 4 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209161 Phoenix Contact 1408854 Câble de raccordement M12 femelle, coudé 10.00 m Nombre de pôles: 4 1 pc(s) Piece

Description

Simple et sûr : composants enfichables 100 % testés électriquement. Puissance : connecteur AC pour jusqu'à 12 A et 630 V AC. Protection contre les erreurs de branchement grâce à un codage S spécial. Notre standard : le câble PUR robuste sans halogène.
