Phoenix Contact 1408415 Embase M12 embase mâle 0.50 m Nombre de pôles: 4 1 pc(s)

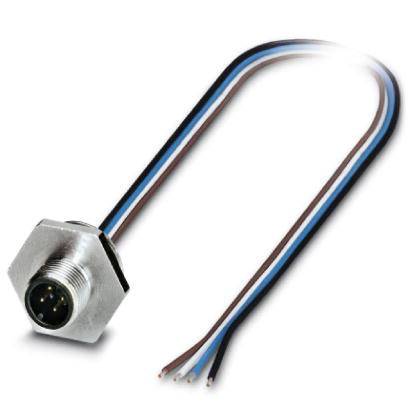

Une fiche métallique avec trois câbles colorés - noir, bleu et marron - dépasse. Élément de connexion électronique.

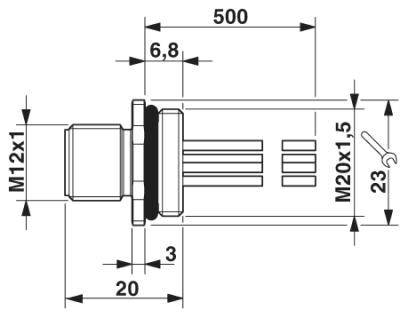

Dessin technique d'un connecteur de câble avec dimensions : longueur totale 500 mm, filetage M12x1 et M20x1,5, longueur du connecteur 20 mm.

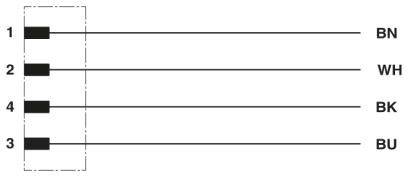

Le diagramme montre quatre lignes numérotées 1, 2, 4, 3. À l'extrémité des lignes sont indiqués : 'BN', 'WH', 'BK', 'BU'.

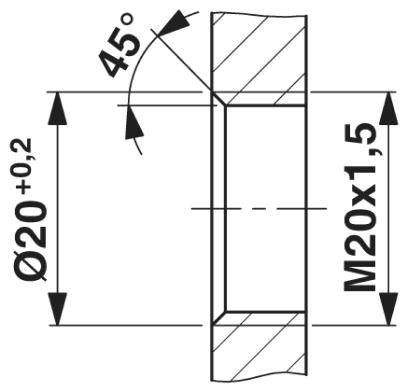

Dessin technique d'un composant cylindrique avec les dimensions suivantes : diamètre 20 mm, tolérance +0,2 mm, filetage M20x1,5, chanfrein à 45°.

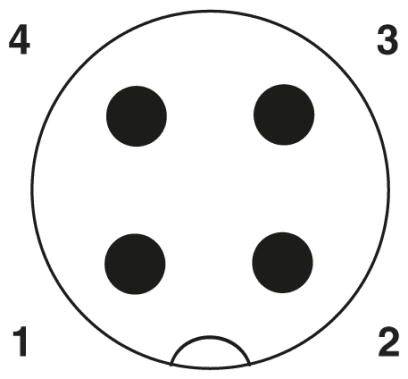

Une disposition circulaire de prises électriques avec quatre emplacements numérotés. Les positions 1 à 4 sont disposées autour du cercle.
1/5
Photo non contractuelle
Type de produit
Embase
Forme
embase mâle
Norme de connecteur
Connectique Sensorik
Coté A
Embase M12 mâle
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
396 pièce(s)
Nombre
Total (CHF 37.95 / pièce(s))
CHF 37.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-101
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Couple de serrage : 3 Nm... 4 Nm (côté montage)
  • Type de câble : toron TPE
  • Câble de signal AWG 22
  • Conducteur de matériau : toron en cuivre étamé
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension : II
  • Matériau : acier inoxydable
  • Résistance de conducteur : ≤ 57,6 mΩ/M.
  • Type de montage : montage sur paroi avant M20 x 1,5
Type

SACC-E-M12MS-4CON-M20/0,5 VA

Type de produit

Embase

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

Embase M12 mâle

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

4

Longueur de câble

0.50 m

Materiau de la gaine

TPE

Tension nominale

250 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Connexion

connecteur mâle M12

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M20

Matériau du contact

CuZn

Revêtement du contact

Au

Type de montage capteur/actionneur

Montage sur face avant

IP67

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

1408415

Contenu

1 pc(s)

Other

250 V

FAUX

Other

Other

85-85 °C

V0

Gold

II

3

Straight

Other

FAUX

4 A

100

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209160 Phoenix Contact 1408415 Embase M12 embase mâle 0.50 m Nombre de pôles: 4 1 pc(s)

Fiche technique 2209160 Phoenix Contact 1408415 Embase M12 embase mâle 0.50 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209160 Phoenix Contact 1408415 Embase M12 embase mâle 0.50 m Nombre de pôles: 4 1 pc(s)

Description

Pré-confectionné avec torons pour une utilisation immédiate. Des confections et longueurs de fente spécifiques au client peuvent être livrées. Moulé sur le côté pour une étanchéité optimale. Toutes les images polaires et les codages courants pour la transmission de signal, de données et de puissance avec un design uniforme. Pour une sécurité de transmission élevée : fixation par blindage sur le boîtier avec écrou CEM en option.
