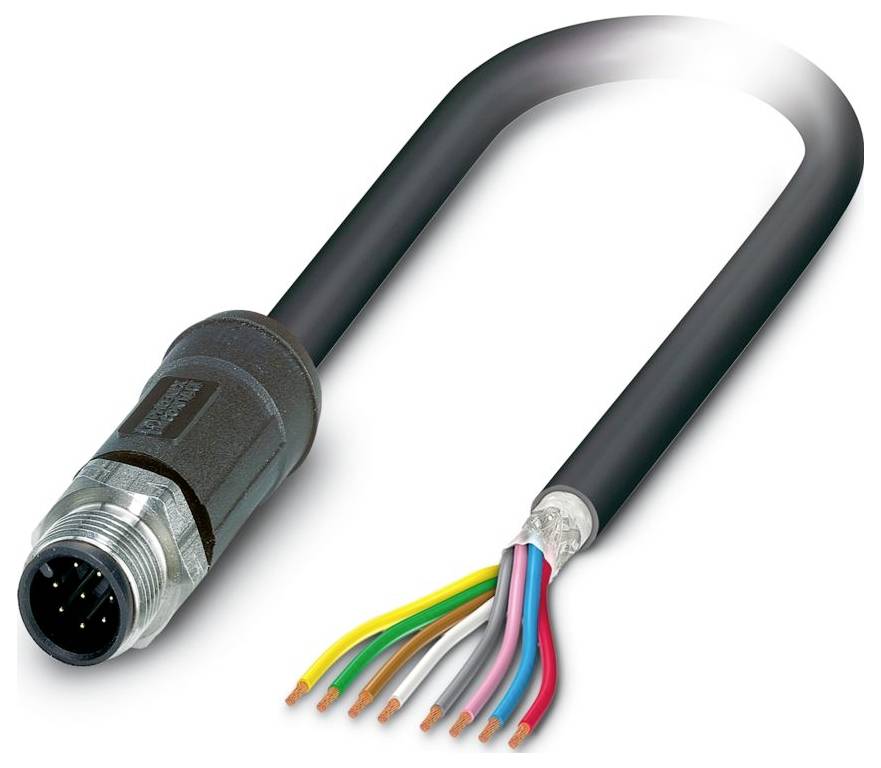

Photo non contractuelle
Phoenix Contact 1407280 Câble pour capteurs/actionneurs M12 5 m Nombre de pôles: 8 1 pc(s)
Type de produit
Câble pour capteurs/actionneurs
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
8
Longueur de câble
5 m
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 49.95 / pièce(s))
CHF 69.95
-29 %
CHF 49.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Forme : extrémité libre de la ligne
- Nombre de pôles : 8
- TENSION NOMINALE ONU : 30 V C.A. ; 30 V C.C.
- Couple de serrage : 0,4 Nm (connecteur M12)
- Classe inflammabilité conformément à la norme UL94 : V0
- Données mécaniques : données mécaniques
- Conditions ambiantes: Conditions environnementales
- INDICE DE PROTECTION : IP65 ; IP67 ; IP68 ; IP69K
- Température ambiante (fonctionnement): -40 °C ... 105 °C (câble, pose fixe);-15 °C ... 105 °C (câble, pose mobile);20 °C ±5 °C (câble, insert de chaîne de remorquage)
- Normes/réglementations : IEC 61076-2-101
- Propriétés d'isolement: Propriétés d'isolation
- Degré de pollution : 3
- Matériau surface de contact: NI/Au
- Courant nominal IN : 2 A
- Diamètre extérieur du câble : 7,25 mm ± 0,3 mm
- Manteau extérieur, matériau : PE-X
- Échelle de matériau : toron cu nu
- Longueur de câble : 5 m
- Section du conducteur: 8x 0,25 mm²
- Raccordement conducteur : raccord conducteur
- Désignation standard : connecteur M12
- Indicateur d'état : Non
- Manteau extérieur, couleur : gris noir RAL 7021
- Application : espaces extérieurs
- Autres résistances : résistantes aux carburants (selon IEC 60811, 168 h à 70 °C) ; résistantes aux UV (selon DIN VDE 0276-605)
- Codage : A
- Résistance d'isolement: ≥ 100 MΩ*km (à 20 °C)
- Matériel Contact : CuSn
- Tension d'essai : ≥ 3000 V c.a. (test Spark)
- Affichage d'état présent : Non
- Matériau support de contact: PP
- Poids de la conduite: 81 kg/km
- Blindé : Oui
- Type de câble : PE-X noir [28X]
- Câble de signal : 32 x 0,10 mm
- Ligne de signal AWG: 24
- Diamètre de la veine avec isolation : 1,17 mm ±0,02 mm
- Matériau de l'isolation des veines : PE-X
- Veine simple, couleur: Blanc, brun, vert, jaune, gris, rose, bleu, rouge
- Épaisseur de paroi enveloppe intérieure : env. 0,50 mm
- Épaisseur de paroi gaine extérieure : env. 0,70 mm
- Soins totaux : 8 veines par remplissage à l'âme
- Tension nominale du câble : ≤ 300 V c.a.
- Rayon de courbure minimal, fixe : 5 x D
- Rayon de courbure minimum, pose flexible : 10 x D
- Rayon de courbure le plus petit, fixé de manière fixe : 37 mm
- Rayon de courbure le plus petit, déplacement : 73 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 1000000, rayon de courbure : 10 x D, déplacement : 10 m, vitesse de déplacement : 3 m/s, accélération : 10 m/s²
- Résistance aux flammes : selon DIN EN 60332-1-2 ; selon DIN EN 50266-2-5
- Résistance à l'huile : selon DIN EN 60811-2-1, 168 h à 100 °C ; selon DIN EN 50306
- Caractéristiques particulières : inductance env. 0,48 mH/km ; réticulation par faisceau
- Nombre de sorties de câble : 1
- Cycles de couplage: ≥ 100
- Raccordement 1 : Raccordement 1
- Type de codage : A
- Raccordement 2 : Raccordement 2
- Épaisseur de paroi Isolation : env. 0,25 mm (isolation des veines)
- Résistance du conducteur max. : ≤ 78 Ω/km (à 20 °C)
- Liberté halogène : selon DIN VDE 0472 partie 815 ; selon DIN EN 50267-2-1
- M12 : M12
- Couvercle optique de blindage : 85 %
- Tension d'essai du câble/blindage : ≥ 1000,00 V c.a. (pour 10 s)
- Matériau du corps de poignée : PP
- Matériau vissage : acier inoxydable
- Température ambiante (fonctionnement) (prise/prise) : -40 °C ... 105 °C (fiche/prise)
- Capacité de fonctionnement : env. 80 pF (fil) ; env. 125 pF (blindage de la veine)
- Matériau de remplissage : fil PP
- Longueur de choc totale : 67 mm
- PE-X NOIR [28X] : PE-X NOIR [28X]
- Température ambiante (fonctionnement) : -40 °C ... 85 °C (en cas de changements rapides de température (selon IEC 60512-11-4))
- Type
SAC-8P-M12MS/ 5,0-28X SH OD
- Type de produit
Câble pour capteurs/actionneurs
- Coté A
M12 mâle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
8
- Longueur de câble
5 m
- Materiau de la gaine
PE-X
- Tension nominale
30 V/AC
30 V/DC
- Ø extérieur
7.25 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
extrémités des fils libres
- Type de filetage côté du raccordement
M12
- Couleur du câble
gris-noir (RAL 7021)
- Codification
A
- Matériau du contact
CuSn
- Revêtement du contact
Ni/Au
IP65
IP67
IP68
IP69K
- Spécificités
sans halogène
blindé
- Température min.
-40 °C
- Température max.
105 °C
- Référence fabricant
1407280
- Contenu
1 pc(s)
- Diamètre de câble
7.25 mm
- Ø câble max.
7.25 mm
- Gamme de Ø de câble
7.25 mm (max)
- Tension assignée
30 V
- Blindé
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3586371 Phoenix Contact 1407280 Câble pour capteurs/actionneurs M12 5 m Nombre de pôles: 8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3586371 Phoenix Contact 1407280 Câble pour capteurs/actionneurs M12 5 m Nombre de pôles: 8 1 pc(s)
Description
Câble capteur/actionneur, 8 broches, PE-X/PE-X sans halogène, gris noir RAL 7021, blindé, Fiche droite M12, codage: A, sur l'extrémité libre de la ligne, longueur du câble: 5 m, pour les applications extérieures, Avec bords en acier inoxydable
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
