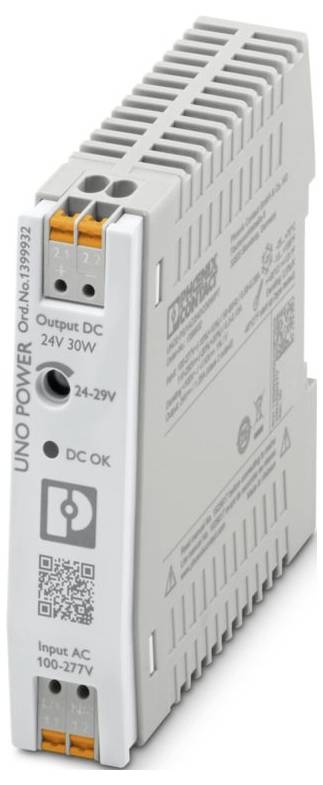

Phoenix Contact 1399932 Alimentation électrique 24 V/DC 1.3 A 30 W Contenu 1 pc(s)

Câble réseau vert avec connecteurs coudés aux deux extrémités, probablement utilisé pour les espaces restreints dans les centres de données ou les configurations de bureau.
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Indisponible
Total (CHF 35.95 / pièce(s))
CHF 37.95
-5 %
CHF 35.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Famille de produits : UNO Power
  • Type de raccordement : connecteur Push-In
  • Largeur : 21 mm
  • Hauteur : 90 mm
  • Profondeur : 90 mm
  • Couleur : vert
  • Classe de inflammabilité selon UL 94 : V0 (boîtier, bornes)
  • Matériau boîtier: PC
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP20
  • Température ambiante (fonctionnement): -25 °C ... 70 °C (> 55 °C DERATING POUT: 2,5 %/K)
  • Température ambiante (stockage/transport) : -40 °C ... à 85 °C
  • Normes/réglementations: EN 61000-4-11
  • Type de montage : montage sur rail support
  • Propriétés d'isolement: Propriétés d'isolation
  • Catégorie de surtension: Catégorie de surtension
  • Degré de pollution : 2
  • Choc (fonctionnement) : 18 ms, 30g, par direction de pièce (IEC 60068-2-27)
  • Vibration (fonctionnement): 10 Hz ... 56,9 Hz, amplitude ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 cycles
  • Longueur de dénudage : 10 mm
  • Position de montage : rail support horizontal NS 35, EN 60715
  • Fréquence : 0,15 MHz... 80 MHz
  • Étiquetage : Schéma CB (IEC 61010-1, IEC 61010-2-201)
  • Classe de protection : II
  • Fréquence : 50 Hz
  • Plage de tension nominale d'entrée: 100 V c.a. ... 277 V AC
  • Plage de tension d'entrée: 110 V c.c. ... 250 V C.C. ±20 % ; 125 V C.C. ... 250 V C.C. ±10 % (UL)
  • Courant d'enclenchement : type. 35 A (à 25 °C)
  • Intégrale du courant de commutation (I2t): < 0,3 A2S
  • Temps de pontage en panne de réseau : type. 18 ms (120 V c.a.);type. 90 ms (230 V c.a.)
  • CONSOMMATION DE COURANT : 0,3 A (110 V C.C.) ; 0,13 A (250 V C.C.)
  • Temps de mise en marche : type. 1 s
  • Sélection du fusible approprié pour la protection d'entrée: 6 A ... 16 A (caractéristiques B, C, D, K ou similaires)
  • Efficacité : type. 90,5 % (120 V c.a.);type. 91,9 % (230 V C.A.)
  • Tension nominale : 24 V DC
  • Plage de réglage de la tension de sortie (USET): 24 V c.c. ... 29 V c.c. (> 24 V c.c., puissance limitée constante)
  • Courant de sortie nominal (IN): 1,3 A
  • Résistance aux courts-circuits : Oui
  • Puissance de sortie (PN) : 30 W
  • Résistance au retour : ≤ 35 V c.c.
  • Protection contre les surtensions en sortie (OVP) : ≤ 35 V c.c.
  • Ondulation résiduelle : type. 60 mVss (pour les valeurs nominales)
  • Temps de montée : < 1 s (UOut = 10 % ... 90 %)
  • Commutation en série : Oui, pour augmenter la tension
  • Puissance perdue au ralenti maximale : < 0,26 W (230 V c.a.)
  • Puissance de perte de charge nominale maximale: < 2,7 W (230 V c.a.)
  • Commutation parallèle : Oui, pour augmenter la puissance et redondance avec diode
  • Couverture (côté secondaire) : électronique
  • Entrée : 2 kV (degré de précision de contrôle 4 - symétrique) ; 4 kV (degré de précision de contrôle 4 - asymétrique)
  • Position : 2.x
  • Raccordement conducteur : raccord conducteur
  • rigide : 0,2 mm²... 4 mm²
  • flexible : 0,2 mm²... 4 mm²
  • Flexible avec douille de fil sans douille en plastique : 0,25 mm² ... 2,5 mm²
  • Flexible avec douille de fil avec douille en plastique : 0,25 mm² ... 2,5 mm²
  • Starr (AWG): 24 ... 12;17
  • Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
  • Signalisation LED : signalisation LED
  • Types de signalisation : LED DC OK - état du signal (UN = 24 V DC, Iout = IN)
  • Fonction : affichage visuel état de fonctionnement
  • Nombre de phases : 1
  • Tension d'isolement entrée/sortie : 4 kV c.a. (essai de type) ; 3,75 kV c.a. (essai unitaire)
  • MTBF (IEC 61709, SN 29500): > 2872000 h (25 °C);> 1743000 h (40 °C);> 980000 h (55 °C)
  • Prévision de durée de vie (condensateurs électrolytiques): Attente de durée de vie (condensateurs électrolytiques)
  • Intensité maxi. 0,938 A
  • Température : 25 °C
  • Temps : 378000 h
  • Titre : Classe 3
  • Dimensions de l'article : Dimensions de l'article
  • Cote de montage : cote de montage
  • Consignes de montage : empilable : horizontal : 0 mm, vertical : 30 mm
  • Peintures de protection : Non
  • Revêtement : plastique
  • Hauteur d'intervention : ≤ 5000 m
  • Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
  • Code de vitesse: T4 (-25 ... +70 °C | > 55 °C, DERATING POUT : 2,5 %/K)
  • EN 61010-1: II (≤ 5000 m)
  • EN 62477-1: III (≤ 2000 m)
  • Désignation de la norme : variation de réseau/sous-tension
  • Faible tension de protection : faible tension de protection
  • UL : UL
  • SIQ: SIQ
  • Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
  • Directive basse tension : conformité à la directive NSR 2014/35/UE
  • Exigences CEM Immunité: EN 61000-6-2
  • Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
  • Rayonnement perturbateur : rayonnement perturbateur
  • Décharge d'électricité statique: Décharge d'électricité statique
  • Décharge de contact : 6 kV (degré de précision de contrôle 3)
  • Décharge d'air: 8 kV (degré d'intensité d'essai 3)
  • Remarque : critère A
  • Champ RF électromagnétique: Champ RF électromagnétique
  • Épaisseur du champ d'essai : 10 V/m (degré de précision d'essai 3)
  • Transitoires rapides (Burst): Transitoires rapides (Burst)
  • Charge de surtension (Surge) : charge de surtension (Surge)
  • Influence guidée : influence guidée
  • Tension : 230 V AC
  • Perte de tension : chute de tension
  • Perte de tension : 0 %
  • Critères : critères
  • Critère A : comportement normal dans les limites définies.
  • Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
  • Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
  • Température ambiante (Startup type tested) : -40 °C
  • AWG: 24 ... 14 (Cu)
  • Mode AC : mode AC
  • FORME DU RÉSEAU: TN, TT, IT (PE)
  • Tension du réseau national typique : 120 V c.a. ; 230 V c.a.
  • Type de tension d'alimentation : DC
  • Plage de fréquence (FN): 50 Hz ... 60 Hz ±10 %
  • Circuit de protection : protection contre les surtensions transitoires | Varistor
  • Courant de fuite contre PE : < 0,25 mA
  • Fonctionnement DC : fonctionnement DC
  • DERATING: < 110 V C.C. (1 %/V)
  • Écart de régulation : < 1 % (variation de charge statique 10 % ... 90 %);< 3 % (variation dynamique de charge 10 % ... 90 %);< 0,1 % (variation de tension d'entrée ±10 %)
  • Facteur crest : type. 3,21 (120 V c.a.);type. 4,23 (230 V C.A.)
  • Distance de montage droite/gauche : 0 mm / 0 mm
  • Distance de montage haut/bas : 30 mm / 30 mm
  • EN 61558-2-16: III ( 2000 M, UIN: 100 V C.A. ... 250 V C.A., 110 V C.C. ... 250 V C.C.);II (≤ 2000 M)
  • Courants harmoniques : courants harmoniques
  • Flicker : Flicker
  • Nombre de périodes : 1 période
  • Version des boîtiers : polycarbonate
  • Émission de brouillage : émission de brouillage selon EN 61000-6-3 (résidentiel et commercial) et EN 61000-6-4 (secteur industriel)
  • Entrée/sortie : asymétrique
  • Sécurité d'entrée de l'appareil : 4 A interne (protection de l'appareil), lente
  • Puissance de perte au ralenti minimale : < 0,16 W (120 V c.a.)
  • Puissance de perte de charge nominale minimale : < 3,2 W (120 V c.a.)
  • Sécurité intégrée : Non
  • LED OFF : tension d'alimentation input c.a. non disponible (OFF)
  • LED MARCHE (verte), DC OK : UOUT > 0,9 x UN (MARCHE (vert), DC OK)
  • Hauteur de mise en œuvre (puissance de sortie de Derating) : > 2000 m (puissance de sortie de Derating : 10 %/1000 m)
  • Sécurité des alimentations jusqu'à 1100 V (distances d'isolation): Sécurité des alimentations jusqu'à 1100 V (distances d'isolation)
  • Sécurité électrique : Sécurité électrique
  • Séparation sûre : Séparation sûre
  • Limitation des courants harmoniques de réseau: Limitation des courants harmoniques de réseau
  • Variation du réseau/sous-tension : variation du réseau/sous-tension
  • Plage de courant de sortie: 1 A ... 1,25 A
  • Profondeur (profondeur de l'appareil (montage sur rail support) : 84 mm (profondeur de l'appareil (montage sur rail support))
  • ANSI/UL 121201 : ANSI/UL 121201
  • Courant de court-circuit 2 A
  • Matériau de la barre de pied: PBT (polybutylène téréphtalate)
Type de produit

Alimentation électrique

Tension d'entrée (min.)

100 V/AC

110 V/DC

Tension d'entrée (max.)

277 V/AC

250 V/DC

Courant de sortie (max.)

1.3 A

Courant de sortie (max.) - arrondi

1.3 A

30 W

Type de sortie (bloc d'alimentation)

réglable

Phases

1

Tension de sortie (nom.)

24 V/DC

Connexion

Raccordement à ressort Push-In

Dim.

(L x l x H) 90 x 21 x 90 mm

Tension de sortie maximale

29 V/DC

Tension de sortie minimale

24 V/DC

Température de fonctionnement (max.)

70 °C

Température de fonctionnement (max.) (déclassement)

70 °C

Température de fonctionnement (min.) (Derating)

55 °C

Température de fonctionnement (min.)

-25 °C

Référence fabricant

1399932

Contenu

1 pc(s)

MTBF

2872000 h

Spécificités

tension de sortie réglable

Largeur

21 mm

Hauteur

90 mm

Longueur

90 mm

IP20

Température max.

70 °C

Température min.

-25 °C

Type

UNO2-PS/1AC/24DC/30W/PT

Rendement

91.9 %

Profondeur

90 mm

Hauteur d'encastrement

90 mm

21 mm

90 mm

90 mm

90 mm

FAUX

VRAI

AC

30 W

VRAI

Other

VRAI

FAUX

VRAI

IP20

FAUX

24-29 V

VRAI

85-305 V

85-305 V

VRAI

None

1.3 A

24 V

1.3 A

None

Other

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3588098 Phoenix Contact 1399932 Alimentation électrique 24 V/DC 1.3 A 30 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3588098 Phoenix Contact 1399932 Alimentation électrique 24 V/DC 1.3 A 30 W Contenu 1 pc(s)

Description

Alimentation électrique à cadence primaire, UNO Power, raccordement push-in, montage sur rail support, entrée : 1 phase, Sortie: 24 V DC / 1,3 A, réglable à partir de 24 V DC ... 29 V DC
