Name: Phoenix Contact 1395827 Câble pour capteurs/actionneurs M12 10 m Nombre de pôles: 5 1 pc(s)
Brand: Phoenix Contact
SKU: 3585801
Availability: SoldOut

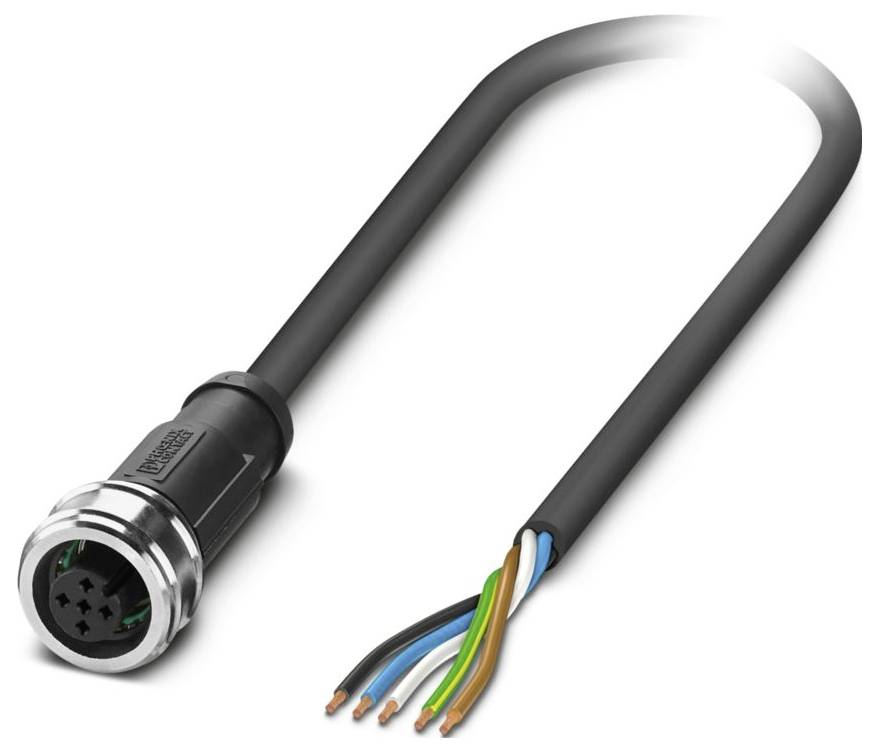

Un câble noir avec un connecteur métallique et des fils multicolores exposés à une extrémité, montrant son utilisation dans les connexions électriques.

Photo non contractuelle

Type de produit

Câble pour capteurs/actionneurs

Norme de connecteur

Connectique Sensorik

Coté A

extrémités ouvertes

Coté de raccordement B

M12 femelle droit

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 25.95 / pièce(s))

CHF 33.95

-24 %

CHF 25.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Forme : prise droite M12 push-pull
Nombre de pôles : 5
TENSION NOMINALE ONU : 48 V C.A. ; 60 V C.C.
Classe inflammabilité conformément à la norme UL94 : V0
Données mécaniques : données mécaniques
Conditions ambiantes: Conditions environnementales
Indice de protection : IP65/IP67
Température ambiante (fonctionnement): -40 °C ... 80 °C (câble, pose fixe);-25 °C ... 80 °C (câble, pose mobile)
Normes/réglementations : IEC 61076-2-010
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 3
Matériau du joint : FKM
Matériau surface de contact: NI/Au
Courant nominal IN : 4 A
Matériau : PA (connecteur porte-contact)
Diamètre extérieur du câble : 4,55 mm ± 0,15 mm
Manteau extérieur, matériau : PUR
Échelle de matériau : toron cu nu
Longueur de câble : 10 m
Section de câble : 5 x 0,34 mm² (ligne de signal)
Désignation standard : M12-push-pull
Indicateur d'état : Non
Manteau extérieur, couleur : gris noir RAL 7021
Application : Standard
Autres résistances : bonne résistance aux acides, aux alcalins et aux solvants ; résistance à l’hydrolyse et aux microbes ; résistance à l’eau de mer ; résistance aux UV conditionnelle (selon DIN EN ISO 4892-2-A)
Codage : A
Type de verrouillage : push-pull
Résistance d'isolement: ≥ 16 GΩ*km (à 20 °C)
Matériel Contact : CuSn
Tension de contrôle : 3000 V
Affichage d'état présent : Non
Poids de la conduite: 33 kg/km
UL AWM Style 20549
Blindé : Non
Type de câble : PUR sans halogène noir [PUR]
Câble de signal : 42 x 0,10 mm
Ligne de signal AWG: 22
Diamètre de la veine avec isolation : 1,27 mm 0,05 mm (câble de signal)
Matériau de l'isolation des veines: PP
Veine simple, couleur: Marron, blanc, bleu, noir, vert/jaune
Tension nominale du câble : 300 V
Rayon de courbure le plus petit, fixé de manière fixe : 23 mm
Rayon de courbure le plus petit, déplacement : 46 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 10000000, rayon de courbure : 46 mm, rayon de courbure : 10 x D, déplacement : 10 m, vitesse de déplacement : 3 m/s, accélération : 10 m/s²
Résistance aux flammes : selon UL 758/1581 FT2 ; DIN EN 60332-2-2 (20 s)
Résistance à l'huile : selon DIN EN 60811-2-1
Caractéristiques particulières: Adapté à la chaîne de remorquage;sans silicone;exempt de substances gênantes pour le mouillage de la peinture;flexible
Nombre de sorties de câble : 1
Cycles de couplage: ≥ 100
Raccordement 1 : Raccordement 1
Type de codage : A
Raccordement 2 : Raccordement 2
Épaisseur de paroi Isolation : env. 0,50 mm
Résistance du conducteur max. : Max. 58 Ω/km (à 20 °C)
PUR sans halogène noir [PUR]: PUR sans halogène noir [PUR]
Liberté halogène : selon DIN VDE 0472 partie 815
Capacité de charge dynamique (torsion) : torsion : ±180 °/m, cycles de torsion : ≥2000000, fréquence de torsion : 35 cycles/min.
Matériau Poignée : TPU, difficilement inflammable, auto-extinguible
Matériau vissé : laiton nickelé
Température ambiante (fonctionnement) (prise/prise) : -25 °C ... 85 °C (fiche/prise)

Type: SAC-5P-10,0-PUR/P12FS

Type de produit: Câble pour capteurs/actionneurs

Norme de connecteur: Connectique Sensorik

Coté A: extrémités ouvertes

Coté de raccordement B: M12 femelle droit

Nombre de pôles: 5

Longueur de câble: 10 m

Materiau de la gaine: PUR

Tension nominale: 48 V/AC
60 V/DC

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.55 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12

Couleur du câble: gris-noir (RAL 7021)

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Ni/Au

Section max.: 0.34 mm²

: IP65
IP67

Spécificités: sans halogène

Température min.: -40 °C

Température max.: 85 °C

Type de fermeture: Push-Pull

Référence fabricant: 1395827

Contenu: 1 pc(s)

Diamètre de câble: 4.55 mm

Ø câble max.: 4.55 mm

Gamme de Ø de câble: 4.55 mm (max)

Tension assignée: 48 V/DC V

Blindé: non

UKCA: oui
