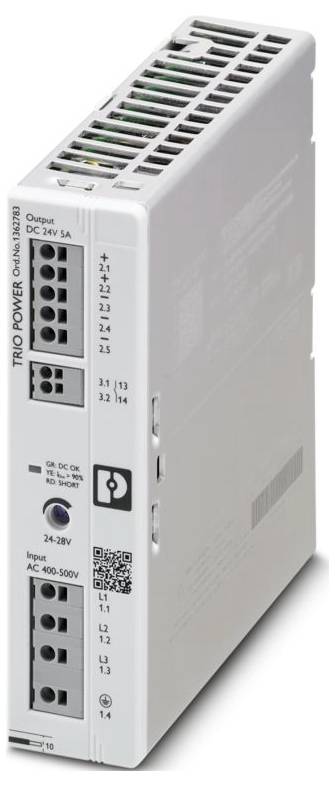

Photo non contractuelle
Phoenix Contact 1362783 Alimentation électrique 24 V/DC 5 A 120 W Contenu 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 107.95 / pièce(s))
CHF 107.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : TRIO Power
- Type de raccordement : connecteur Push-In
- Largeur : 35 mm
- Hauteur : 135 mm
- Profondeur : 120 mm
- Couleur : rouge, jaune, vert (LED multicolore)
- Classe de inflammabilité selon UL 94 : V0 (boîtier, bornes)
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-4-11
- Remarque : ≤ 4000 m
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: Catégorie de surtension
- Degré de pollution : 2
- Choc (fonctionnement) : 18 ms, 30g, par direction de pièce (IEC 60068-2-27)
- Vibration (fonctionnement): 10 Hz ... 50 Hz, amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3g, 90 min.
- Longueur de dénudage : 10 mm (rigide/flexible/douille de fil)
- Position de montage : rail support horizontal NS 35, EN 60715
- Fréquence : 0,15 MHz... 80 MHz
- Marquage: PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS;(EN) This Equipment is suitable for use in Class I, Division 2, Groupes A, B, C et D, Hazardous locations, or non-hazardous locations only.
- (FR) Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, Division 2, groupes A, B, C et D ou en atmosphères non explosibles.;(EN) WARNING: Hazard d'explosion - Do not connect or disconnect equipment unless Power has been switched off or the area is known to be non-hazardous.
- (FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.;(EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
- (FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par CET équipement peut être altérée.;(EN) This equipement must be installed in a suitable, tool secured/key locked enclosure.
- (FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.
- Classe de protection I
- Fréquence : 50 Hz
- Technique de raccordement : technique de raccordement
- Plage de tension nominale d'entrée: 3x 400 V c.a. ... 500 V AC
- Plage de tension d'entrée: 3x 400 V c.a. ... 500 V C.A. -20 % ... +10 % ; 2 x 400 V c.a... 500 V AC ±10 %
- Courant d'enclenchement : < 17 A (25 °C)
- Intégrale du courant de commutation (I2t): < 0,21 A2S
- Temps de pontage en panne de réseau : type. 31 ms (3 x 400 V c.a.);type. 45 ms (3 x 480 V c.a.)
- Consommation de courant : 3 x 0,36 A (3 x 2 V c.a.) ; 3 x 0,3 A (3 x 500 V c.a.) ; 2 x 0,66 A (2 x 400 V c.a.) ; 400 x 0,55 A (2 x 500 V c.a.)
- Sélection du fusible approprié pour la protection d'entrée: 3x 3 A ... 16 A (caractéristiques B, C, D, K ou similaires)
- Efficacité : type. 90,5 % (3 x 400 V c.a.);type. 90,6 % (3 x 480 V c.a.)
- Tension nominale : 24 V DC
- Plage de réglage de la tension de sortie (USET): 24 V c.c. ... 28 V c.c. (> 24 V c.c., puissance limitée constante)
- Courant de sortie nominal (IN): 5 A
- Boost dynamique (IDyn.Boost) : max. 7,5 A (5 s)
- Résistance aux courts-circuits : Oui
- Légère : Oui
- Puissance de sortie (PN) : 120 W
- Puissance de sortie (PDyn. Boost) : max. 180 W (5 s)
- Résistance au retour : ≤ 35 V c.c.
- Protection contre les surtensions en sortie (OVP) : ≤ 35 V c.c.
- Ondulation résiduelle : type. 10 mVss (pour les valeurs nominales)
- Temps de montée : ≤ 1 s (UOut = 10 % ... 90 %)
- Commutation en série : Oui, pour augmenter la tension (respecter la limite SELV)
- Puissance de perte au ralenti maximale : < 0,85 W (3 x 480 V c.a.)
- Puissance de perte de charge nominale maximale : < 12,3 W (3 x 480 V c.a.)
- Commutation parallèle: Oui, pour l'augmentation de la puissance et la redondance
- Couverture (côté secondaire) : électronique
- Entrée : symétrique 2 kV (degré d'acuité d'essai 4) ; asymétrique 4 kV (degré d'acuité d'essai 4)
- Position : 3.x
- Raccordement conducteur : raccord conducteur
- rigide : 0,2 mm²... 1,5 mm²;0,5 mm² (recommandé)
- flexible : 0,2 mm²... 1,5 mm²;0,5 mm² (recommandé)
- Flexible avec douille de fil sans douille en plastique : 0,25 mm² ... 1,5 mm² (Cu);0,5 mm² (recommandé)
- Flexible avec douille de fil avec douille en plastique : 0,25 mm² ... 0,75 mm²;0,5 mm² (recommandé)
- Sortie : symétrique 1 kV (degré de précision de contrôle 3) ; asymétrique 2 kV (degré de précision de contrôle 3)
- Signal : asymétrique 1 kV (degré de précision de contrôle 2)
- Signalisation LED : signalisation LED
- Types de signalisation : LED DC OK - état du signal (UN = 24 V DC, Iout = IN)
- Fonction : transfert état de fonctionnement
- Contact de commutation (sans potentiel) : OptoMOS
- Nombre de phases : 3
- Tension d'isolement entrée/sortie : 3 kV c.a. (essai de type) ; 3 kV c.a. (essai unitaire)
- MTBF (IEC 61709, SN 29500): > 2240000 h (25 °C);> 1340000 h (40 °C);> 600000 h (60 °C)
- Titre : Classe 3
- Dimensions de l'article : Dimensions de l'article
- Cote de montage : cote de montage
- Consignes de montage : empilable : horizontal 0 mm, vertical 50 mm
- Version du capot : polycarbonate
- Exécution des parties latérales : aluminium
- Hauteur d'intervention : ≤ 5000 m
- Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
- Code de vitesse: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Désignation de la norme : variation de réseau/sous-tension
- Sécurité Appareils de mesure, de commande, de régulation et de laboratoire: Sécurité Appareils de mesure, de commande, de régulation et de laboratoire
- Faible tension de protection : faible tension de protection
- UL : UL
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Directive basse tension : conformité à la directive NSR 2014/35/UE
- Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
- Rayonnement perturbateur : rayonnement perturbateur
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact : 6 kV (degré de précision de contrôle 3)
- Décharge d'air: 8 kV (degré d'intensité d'essai 3)
- Remarque : critère A
- Champ RF électromagnétique: Champ RF électromagnétique
- Épaisseur du champ d'essai : 10 V/m (degré de précision d'essai 3)
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Charge de surtension (Surge) : charge de surtension (Surge)
- Influence guidée : influence guidée
- Entrée/sortie/signal : asymétrique
- Tension : 400 V AC
- Perte de tension : chute de tension
- Perte de tension : 0 %
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
- Température ambiante (Startup type tested) : -40 °C
- AWG: 24 ... 16 (Cu);20 (recommandé)
- Mode AC : mode AC
- Forme du réseau: Réseau étoilé (TN, TT, IT (PE))
- Tension du réseau national typique : 3 x 400 V c.a. ; 3 x 480 V c.a.
- Type de tension d'alimentation : AC
- Plage de fréquence (FN): 50 Hz ... 60 Hz
- Circuit de protection : Protection en transit | Varistor
- Facteur de puissance (cos phi): 0,53 (3 x 480 V c.a.)
- Courant de fuite contre PE : < 3,5 mA
- Derating: 60 °C ... 70 °C
- Écart de régulation : < 1 % (variation de charge statique 10 % ... 90 %);< 3 % (variation dynamique de charge 10 % ... 90 %);< 0,1 % (variation de tension d'entrée ±10 %)
- Facteur crest : type. 3 (3 x 400 V c.a.);type. 3,1 (3 x 480 V c.a.)
- Directive sur la protection de l'environnement: Directive RoHS 2011/65/UE;DEEE;Reach
- Distance de montage droite/gauche : 0 mm / 0 mm
- Distance de montage haut/bas : 50 mm / 50 mm
- Courants harmoniques : courants harmoniques
- Flicker : Flicker
- Nombre de périodes : 1 période
- Émission de brouillage : émission de brouillage selon EN 61000-6-3 (résidentiel et commercial) et EN 61000-6-4 (secteur industriel)
- Résistance aux interférences : immunité selon EN 61000-6-1 (secteur résidentiel), EN 61000-6-2 (secteur industriel)
- Sécurité d'entrée de l'appareil : 3,15 A interne (protection de l'appareil)
- Puissance de perte au ralenti minimale : < 0,84 W (3 x 400 V c.a.)
- Puissance de perte de charge nominale minimale : < 12,6 W (3 x 400 V c.a.)
- Sécurité intégrée : Non
- Marquage des pôles: 3.1 (13), 3.2 (14)
- LED OFF : tension d'alimentation input c.a. non disponible (OFF)
- LED MARCHE (verte), DC OK : Uout > 21 V DC et Iout < 0,9 x IN (MARCHE (vert), DC OK)
- Sortie de signal DC OK : sortie de signal DC OK
- Type de signalisation : contact de commutation DC OK - état du signal fonctionnement (UN = 24 V DC, Iout = IN)
- Tension de commutation : max. 30 V c.c. (SELV)
- Capacité de charge électrique : max. 100 mA
- Condition d'état (contact fermé) : Uout > 21 V DC et Iout < 0,9 x IN (contact fermé)
- Condition d'état (contact ouvert) : Uout < 21 V DC ou Iout > 0,9 x IN (moyenne de plus de 60 s) (contact ouvert)
- Hauteur de mise en service (puissance de sortie de Derating) : > 2000 m (Derating : 10 %/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Sécurité des alimentations jusqu'à 1100 V (distances d'isolation): Sécurité des alimentations jusqu'à 1100 V (distances d'isolation)
- Sécurité électrique : Sécurité électrique
- Séparation sûre : Séparation sûre
- Limitation des courants harmoniques de réseau: Limitation des courants harmoniques de réseau
- Variation du réseau/sous-tension : variation du réseau/sous-tension
- LED MARCHE (jaune), IOUT > 90 % : Uout > 21 V DC et Iout > 0,9 x IN (MARCHE (jaune), IOUT > 90 %)
- LED MARCHE (rouge), ISHORT : Uout < 21 V DC et Iout > 0,9 x IN (MARCHE (rouge), ISHORT)
- LED MARCHE (clignotant en rouge) OVP : UOUT>OVP (Over voltage Protection) (MARCHE (clignotant en rouge))
- Profondeur (profondeur de l'appareil (montage sur rail support) : 115 mm (profondeur de l'appareil (montage sur rail support))
- Faible tension de sécurité : faible tension de sécurité
- ANSI/UL 121201 : ANSI/UL 121201
- Tension d'entrée nominale
3 x 400 - 500 V/AC
- Type de produit
Alimentation électrique
- Tension d'entrée (min.)
400 V/AC
- Tension d'entrée (max.)
500 V/AC
- Courant de sortie (max.)
5 A
- Courant de sortie (max.) - arrondi
5 A
120 W
- Type de sortie (bloc d'alimentation)
réglable
- Phases
3
- Tension de sortie (nom.)
24 V/DC
- Connexion
Raccordement à ressort Push-In
- Dim.
(L x l x H) 120 x 35 x 135 mm
- Tension de sortie maximale
28 V/DC
- Tension de sortie minimale
24 V/DC
- Température de fonctionnement (max.)
70 °C
- Température de fonctionnement (max.) (déclassement)
70 °C
- Température de fonctionnement (min.) (Derating)
60 °C
- Température de fonctionnement (min.)
-25 °C
- Référence fabricant
1362783
- Contenu
1 pc(s)
- Spécificités
tension de sortie réglable
- Largeur
35 mm
- Hauteur
135 mm
- Longueur
120 mm
IP20
- Température max.
70 °C
- Température min.
-25 °C
- Type
TRIO3-PS/3AC/24DC/5
- Rendement
90.5 %
- Profondeur
120 mm
- Hauteur d'encastrement
135 mm
35 mm
135 mm
120 mm
135 mm
FAUX
VRAI
AC
120 W
VRAI
Other
VRAI
FAUX
VRAI
IP20
FAUX
24-28 V
VRAI
320-550 V
320-550 V
VRAI
None
7.5 A
24 V
5 A
None
Other
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3588061 Phoenix Contact 1362783 Alimentation électrique 24 V/DC 5 A 120 W Contenu 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3588061 Phoenix Contact 1362783 Alimentation électrique 24 V/DC 5 A 120 W Contenu 1 pc(s)
Description
Alimentation primaire cadencée, TRIO Power, raccordement push-in, montage sur rail support, entrée : 3 phases, Sortie: 24 V DC / 5 A, réglable à partir de 24 V DC ... 28 V DC
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
