Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Parasurtenseur 1 pc(s)

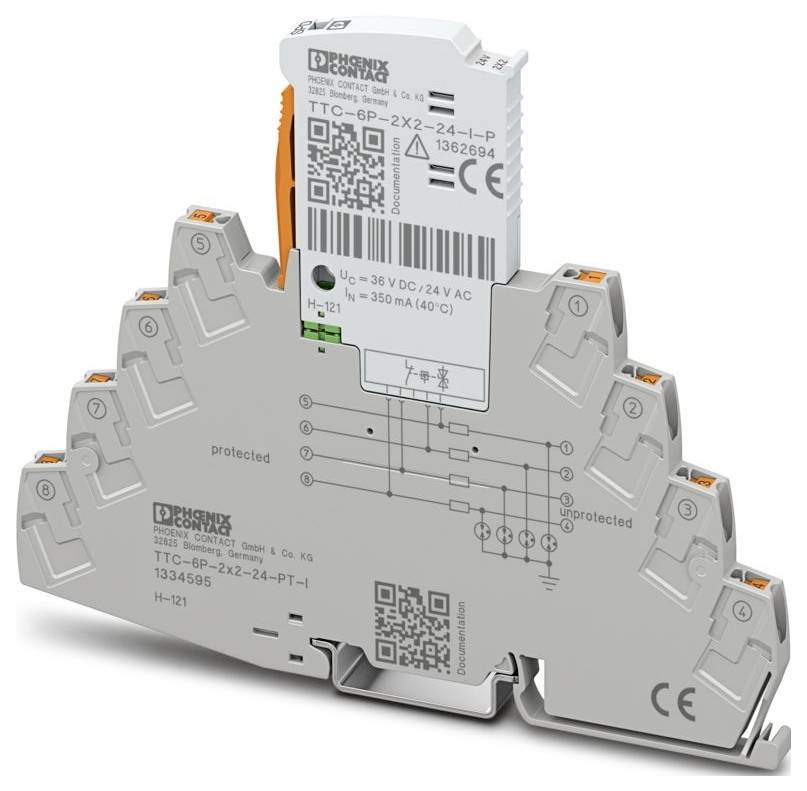

'Dispositif de protection contre les surtensions Phoenix Contact, montable sur rail DIN, modèle TTC-6P-2x2-24-PT, pour systèmes 24V DC. Module compact gris.'
Photo non contractuelle
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Indisponible
Total (CHF 171.95 / pièce(s))
CHF 171.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Famille de produits : TERMITRAB complete
  • CLASSE D'ESSAI CEI: C1;C2;C3;D1
  • Forme : module de rail support enfichable en deux parties
  • Message de protection contre les surtensions défectueux : optique
  • TENSION NOMINALE ONU : 24 V C.C. ; 24 V C.A.
  • Type de raccordement : connecteur Push-In
  • Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
  • Section conducteur rigide: 0,2 mm² ... 4 mm²
  • Section de conducteur AWG: 24 ... 12
  • Largeur : 6,2 mm +0,1 mm
  • Hauteur : 125 mm
  • Profondeur : 100 mm (rail support inclus 7,5 mm)
  • Classe inflammabilité conformément à la norme UL94 : V-0
  • Matériau boîtier : PBT
  • Données mécaniques : données mécaniques
  • Panneau latéral ouvert : Non
  • Catégorie : Line-Line & Line-Earth Ground
  • Tension continue maximale UC : 36 V c.c. ; 26 V c.a.
  • Courant assigné : 300 mA (40 °C)
  • Courant de fonctionnement IC en UC : ≤ 5 µA
  • Courant conducteur de protection IPE: ≤ 5 µA
  • Courant de décharge total iTotal (8/20) µs: 15 kA
  • Niveau de protection Up (veine): ≤ 80 V (C1 - 1 kV / 500 A);≤ 160 V (C2 - 10 kV / 5 kA);≤ 55 V (C3 - 25 A)
  • Niveau de protection Up (terre de veine): ≤ 950 V (C1 - 1 kV / 500 A);≤ 850 V (C2 - 10 kV / 5 kA);≤ 700 V (C3 - 25 A)
  • Capacité (fil) : type. 2 nF
  • Résistance par chemin : 3,3 Ω ±20 %
  • Présécurité requise maximum : 315 mA (FF)
  • Résistance au courant de choc (terre de veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1 kA
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP20
  • Température ambiante (fonctionnement): -40 °C ... à 85 °C
  • Température ambiante (stockage/transport) : -40 °C ... à 85 °C
  • Altitude: ≤ 4000 m (amsl)
  • Normes/réglementations: EN 61643-21
  • Remarque : 2001 + A1:2009 + A2:2013
  • Type de montage : rail support : TH 35 - 7,5 mm
  • Propriétés d'isolement: Propriétés d'isolation
  • Catégorie de surtension III
  • Degré de pollution : 2
  • Matériau isolant : PBT
  • Humidité admissible (fonctionnement): 5 % ... 95 %
  • Courant de choc nominal en µs (8/20) (veine-terre): 8 kA
  • Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 1 kA
  • Temps de réponse TA (veine-terre): ≤ 100 ns
  • Données techniques supplémentaires : données techniques supplémentaires
  • Couleur (fiche) : gris clair (RAL 7035)
  • Couleur (élément de base) : gris (RAL 7042)
  • Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 25 ms
  • Max. Courant de décharge total I total max (8/20) µs: 20 kA
  • Temps de réponse TA (veine-veine): ≤ 1 ns
  • Amortissement d'insertion AE, sym. : Type. 0,3 dB (≤ 200 kHz / 150 Ω)
  • Fréquence limite fg (3 dB), sym. Dans le système 150 Ω: > 900 kHz
  • Résistance au courant de choc (veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A
  • Limitation de la tension de sortie à 1 kV/µs (veine) : ≤ 50 V.
Type de produit

Parasurtenseur

Modèle

Module de rail support enfichable en deux parties

IP20

Référence fabricant

1334595

Dim.

(l x H x P) 6.2 x 125 x 100 mm

Largeur

6.2 mm

Hauteur

125 mm

Profondeur

100 mm

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Parasurtenseur 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Parasurtenseur 1 pc(s)

Description

Protection contre les surtensions

Ce texte a été traduit par une machine.

Avertissement

  • Composant de sécurité - installation uniquement par une personne qualifiée
