Name: Phoenix Contact 1283937 Module de redondance 10 A Nbr. de sorties: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

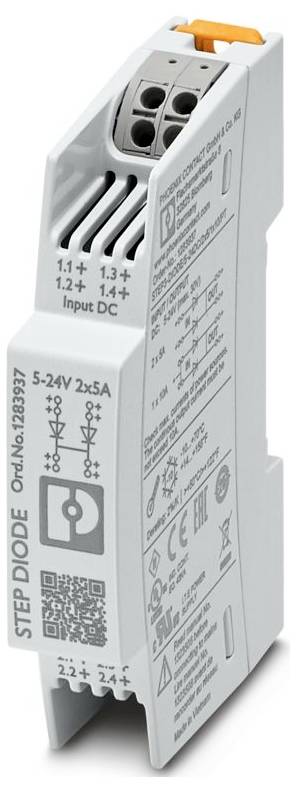

Un composant électrique gris compact avec des bornes d'entrée et de sortie étiquetées, montrant des diagrammes et des spécifications pour les connexions de tension et de courant.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : STEP DIODE
Type de raccordement : connecteur Push-In
Largeur : 18 mm
Hauteur : 90 mm
Profondeur : 61 mm
Unité de division : 1 TE (DIN 43880)
Matériau boîtier: PC
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -10 °C ... 70 °C (DERATING: > 50 °C | 2 %/K)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 61000-4-5
Remarque : T4 (-10 °C ... +70 °C, > 50 °C, DERATING: 2 %/K)
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Degré de pollution : 2
Choc (fonctionnement) : 18 ms, 30g, par direction de pièce (IEC 60068-2-27)
Vibration (fonctionnement) : < 15 Hz, amplitude ±2,5 mm (IEC 60068-2-6) ; 15 Hz ... 150 Hz, 2,3g, 90 min.
Longueur de dénudage : 10 mm (rigide/flexible/douille de fil sans douille en plastique) ; 13 mm (douille de fil avec douille en plastique)
Position de montage : rail support horizontal NS 35, EN 60715
Fréquence : 150 kHz... 80 MHz
Marquage : UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groupes A, B, C, D (Hazardous Location)
Indice de protection: III
Plage de tension nominale d'entrée: 5 V c.c. ... 24 V/DC
Plage de tension d'entrée: 4,5 V c.c. ... 30 V C.C.
Tension de sortie nominale : UIN - 0,5 V
Courant de sortie nominal (IN) : 2 x 5 A ; 1 x 10 A
Entrée : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
Raccordement conducteur : raccord conducteur
rigide : 0,2 mm²... 2,5 mm²
flexible : 0,2 mm²... 2,5 mm²
Flexible avec douille de fil sans douille en plastique : 0,5 mm² ... 1,5 mm²;1 mm² (recommandé)
Flexible avec douille de fil avec douille en plastique : 0,2 mm² ... 1 mm²;1 mm² (recommandé)
Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
Tension d'isolement entrée/sortie : 550 V c.a.
MTBF (IEC 61709, SN 29500): > 29675000 h (25 °C);> 18693000 h (40 °C);> 13996000 h (50 °C)
Dimensions de l'article : Dimensions de l'article
Cote de montage : cote de montage
Consignes de montage : empilable : horizontal 0 mm, vertical 30 mm
Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
Matériau du boîtier : métal
Hauteur d'utilisation: ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)
Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
Désignation standard : faible tension de protection
Faible tension de protection : faible tension de protection
UL : UL
Construction navale: Construction navale
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Directive basse tension : conformité à la directive NSR 2014/35/UE
Remarque : critère A
Transitoires rapides (Burst): Transitoires rapides (Burst)
Charge de surtension (Surge) : charge de surtension (Surge)
Influence guidée : influence guidée
Entrée/sortie/signal : asymétrique
Tension : 10 V (degré de précision de contrôle 3)
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
AWG: 24 ... 14 (Cu)
Type de tension d'alimentation : DC
Derating: 50 °C ... 70 °C (2 % / K)
Distance de montage droite/gauche : 0 mm / 0 mm
Distance de montage haut/bas : 30 mm / 30 mm
Résistance aux interférences: EN 61000-6-2:2019
Sécurité électrique : Sécurité électrique
Tension d'isolement entrée, sortie/boîtier : 550 V c.a.
Profondeur (profondeur de l'appareil (montage sur rail support) : 55 mm (profondeur de l'appareil (montage sur rail support))
Matériau de la barre de pied: Polyamide
Courant d'entrée nominal (IN) : 1 x 10 A ; 2 x 5 A
Protection contre les polarités : oui, < 60 V DC
Cas de tension entrée/sortie : type. 0,5 V (IOUT = 5 A)
Protection contre les surtensions transitoires : diode transildique
LED : Oui
Chaleur sèche (IEC 60068-2-2): 70 °C (16 h)
Chaleur humide cyclique (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Froid (IEC 60068-2-1) : -25 °C (16 h)
