Name: Phoenix Contact 1217526 Jonction M8 2 m Nombre de pôles: 2 1 pc(s)
Brand: Phoenix Contact
SKU: 3566670
Availability: BackOrder

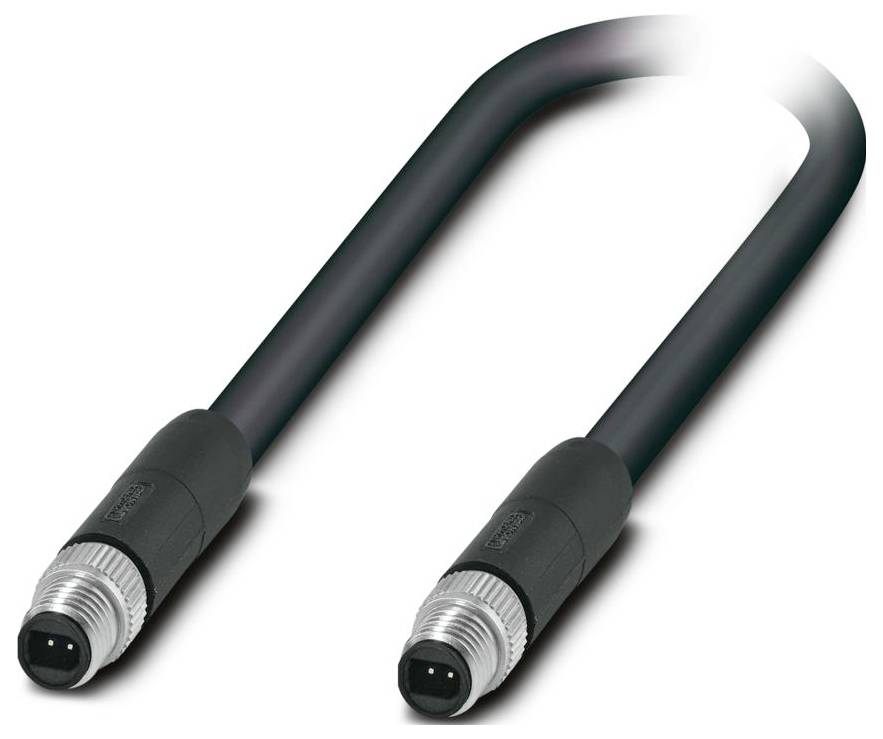

Phoenix Contact 1217526 Jonction M8 2 m Nombre de pôles: 2 1 pc(s)-0

Photo non contractuelle

Type de produit

Jonction

Norme de connecteur

Ethernet

Coté A

M8 mâle droit

Coté de raccordement B

M8 mâle droit

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 18 décembre

Nombre

pièce(s)

Total (CHF 39.95 / pièce(s))

CHF 39.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de pôles: 2
TENSION NOMINALE ONU : 48 V C.A. ; 60 V C.C.
Couple de serrage : 0,2 Nm
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Indice de protection : IP65/IP67
Température ambiante (fonctionnement): -20 °C ... 80 °C (câble, pose fixe)
Normes/réglementations : IEC 63171-5
Référence : T1-SPE
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 3
Matériau du joint : FKM
Matériau surface de contact: NI/Au
Diamètre extérieur du câble : 5,10 mm ± 0,2 mm
Système de bus : Ethernet
Manteau extérieur, matériau : PVC
Échelle de matériau: Torons Cu étamés
Longueur de câble : 2 m
Section du conducteur: 2x 0,34 mm²
Étiquette : Advanced Shielding Technology
Désignation standard : connecteur M8
Indicateur d'état : Non
Manteau extérieur, couleur : noir
Application : Standard
Moyens de transmission : cuivre
Résistance d'isolement: ≥ 5 GΩ*km
Matériel Contact : Cu
Occupation des raccordements : affectation des raccordements
Affichage d'état présent : Non
Matériau support de contact: PP
UL AWM STYLE : 2095 (80 °C / 300 V)
Blindé : Oui
Type de câble : PVC Ethernet monopaire flexible noir [97B]
Câble de signal : 7x
Ligne de signal AWG: 22
Diamètre de la veine avec isolation : 1,65 mm
Matériau isolation des veines : PE expansé
Roue simple, couleur : blanc, bleu
Épaisseur de paroi manteau extérieur : 0,55 mm
Câble total : 1 paire avec remplisseurs longitudinaux
Tension nominale du câble : 300 V
Rayon de courbure minimal, fixe : 4 x D
Rayon de courbure le plus petit, fixé de manière fixe : 21 mm
Résistance aux flammes : selon FT-2
Nombre de sorties de câble : 1
Cycles de couplage: ≥ 100
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Résistance du conducteur max. : ≤ 59,4 Ω/km
Structure du conducteur : 1 x 2 x AWG 22/7, S/FTP
Couvercle optique de blindage : 80 %
Résistance à l'onde: 100 Ω ±15 Ω (à 20 MHz)
M8: M8
Guérison de couple : 2 veines pour le couple
Matériau Poignée : TPU, difficilement inflammable, auto-extinguible
Matériau vissage : moulage sous pression de zinc, nickelé
Type de capteur : Single Pair Ethernet
Type de signal/catégorie: Single Pair Ethernet CAT B (CEI 63171)
Taux de transmission : jusqu'à 10 Mbit/s.
Dessin dimensionnel : Pôle Single Pair Ethernet, 2 broches
Version : connecteur M8, droit, 2 broches, blindé (Advanced Shielding Technology), codage : SPE
Contact | Couleur (désignation du signal) | Contact (facultatif): 1 | WH (RX/TX+) | 1;2 | BU (RX/TX-) | 2
Pair unique Ethernet PVC flexible noir [97B]: Single Pair Ethernet PVC flexible noir [97B]

Type: SPE-T1-M8MSM/2,0-97B/M8MSM

Type de produit: Jonction

Norme de connecteur: Ethernet

Coté A: M8 mâle droit

Coté de raccordement B: M8 mâle droit

Nombre de pôles: 2

Longueur de câble: 2 m

Materiau de la gaine: PVC

Tension nominale: 48 V/AC
60 V/DC

Ø extérieur: 5.10 mm

Connexion: connecteur mâle M8

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Couleur du câble: noir

Matériau du contact: cuivre

Revêtement du contact: Ni/Au

: IP65
IP67

Spécificités: blindé

Température min.: -20 °C

Température max.: 80 °C

Référence fabricant: 1217526

Contenu: 1 pc(s)

Diamètre de câble: 5.10 mm

Ø câble max.: 5.30 mm

Diam. câble (min.): 4.90 mm

Gamme de Ø de câble: 4.90 - 5.30 mm

Tension assignée: 48 V/DC V

Blindé: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschlussseite A

Anschlussseite B

Gewinde-Typ Anschlussseite

Kabellänge

Nennspannung

Polzahl

Stecker-Norm

Phoenix Contact 1066934 Verbindungsleitung M12 6.5 m Polzahl Sensoren: 4 50 St.

Code produit :3562757

Livraison le mar. 24 novembre

41 Set(s)Conrad Electronic

M12-Stecker, gerade

RJ45 Stecker

M12

6.5 m

48 V/AC

Ethernet

pièce(s)

Min.: 1

Multiples: 1

CHF 2'449.95^*

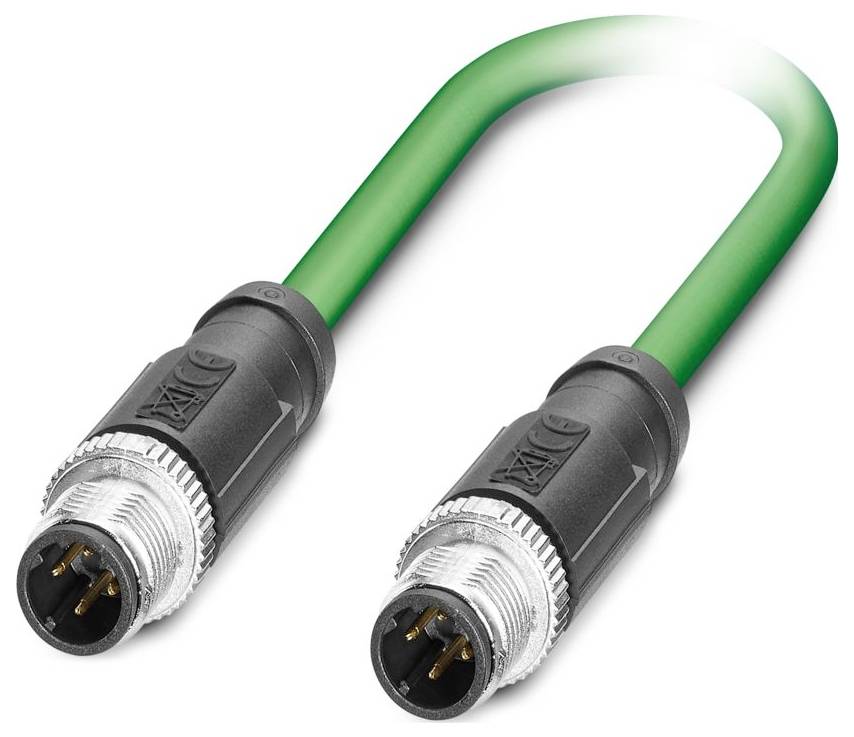

Phoenix Contact 1038729 Verbindungsleitung M12 1 m Polzahl Sensoren: 4 1 St. Piece

Code produit :3561983

Indisponible

Conrad Electronic

M12-Stecker, gerade

M12

1 m

48 V/AC

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Phoenix Contact 1038738 Verbindungsleitung M12 2 m Polzahl Sensoren: 4 1 St.

Code produit :3562055

Indisponible

Conrad Electronic

M12-Stecker, gerade

M12

2 m

48 V/AC

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

Phoenix Contact 1038740 Verbindungsleitung M12 2 m Polzahl Sensoren: 4 1 St.

Code produit :3562059

Indisponible

Conrad Electronic

M12-Buchse, gerade

RJ45 Stecker

M12

2 m

48 V/AC

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

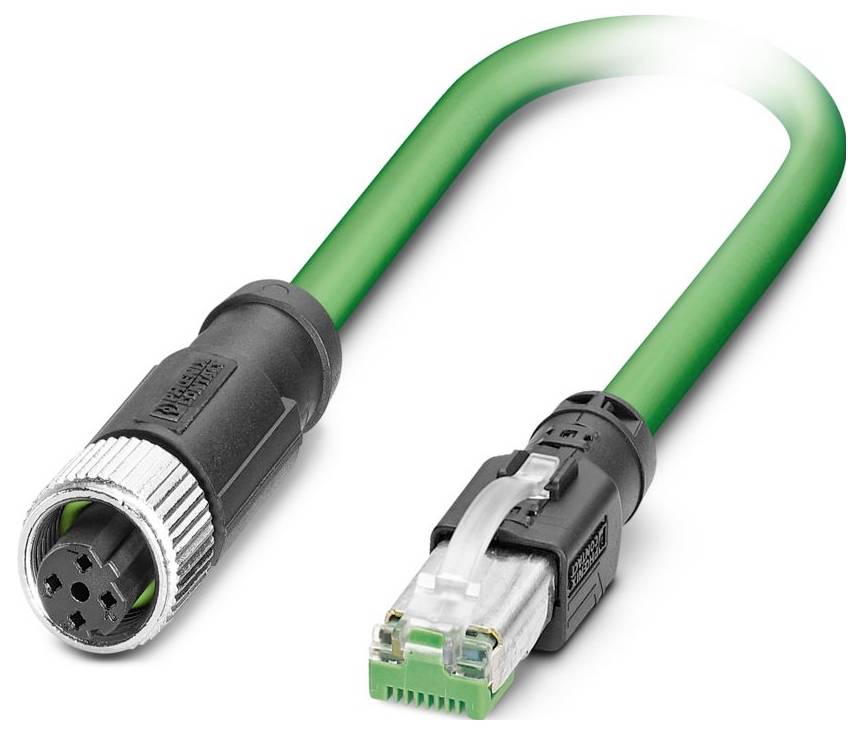

Phoenix Contact 1038745 Verbindungsleitung M12 5 m Polzahl Sensoren: 4 1 St. Piece

Code produit :3562066

Indisponible

Conrad Electronic

M12-Buchse, gerade

RJ45 Stecker

M12

5 m

48 V/AC

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Phoenix Contact 1038750 Verbindungsleitung M12 1 m Polzahl Sensoren: 4 1 St. Piece

Code produit :3562088

Indisponible

Conrad Electronic

M12-Buchse, gerade

RJ45 Stecker

M12

1 m

48 V/AC

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Phoenix Contact 1038760 Verbindungsleitung M12 10 m Polzahl Sensoren: 4 1 St.

Code produit :3562093

Indisponible

Conrad Electronic

M12-Buchse, gerade

RJ45 Stecker

M12

10 m

48 V/AC

Profinet

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

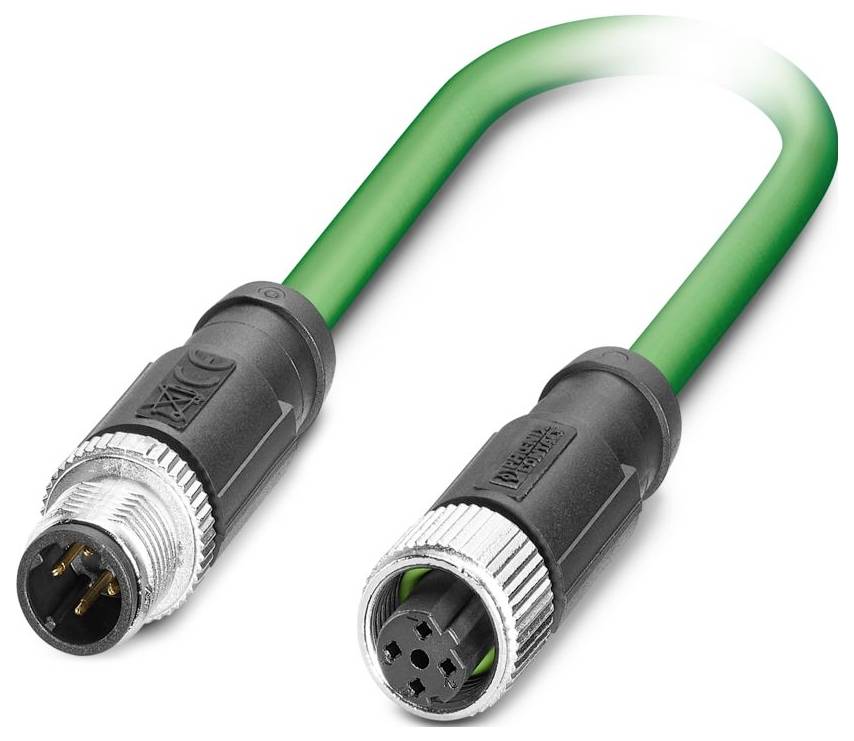

Phoenix Contact 1038761 Verbindungsleitung M12 Stecker gerade auf Kupplung gerade 1 m Polzahl Sensoren: 4 1 St. Piece
