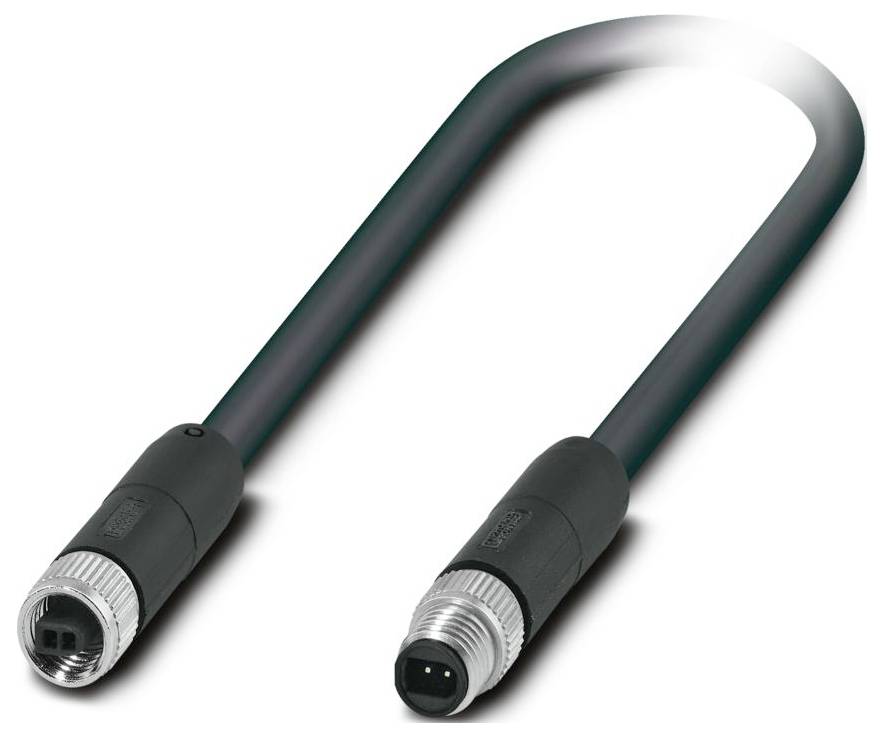

Phoenix Contact 1217524 Jonction M8 fiche droite vers raccord droit 2 m Nombre de pôles: 2 1 pc(s)

Phoenix Contact 1217524 Jonction M8 fiche droite vers raccord droit 2 m Nombre de pôles: 2 1 pc(s)-0
Photo non contractuelle
Type de produit
Jonction
Forme
fiche droite vers raccord droit
Norme de connecteur
Ethernet
Coté A
M8 mâle droit
Coté de raccordement B
M8 femelle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
2 pièce(s)
Nombre
Total (CHF 39.95 / pièce(s))
CHF 39.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 2 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Nombre de pôles: 2
  • TENSION NOMINALE ONU : 72 V C.C.
  • Couple de serrage : 0,2 Nm
  • Classe inflammabilité conformément à la norme UL94 : V0
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP65/IP67
  • Température ambiante (fonctionnement): -20 °C ... 80 °C (câble, pose fixe)
  • Normes/réglementations : IEC 63171-5
  • Référence : T1-SPE
  • Propriétés d'isolement: Propriétés d'isolation
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du joint : FKM
  • Matériau surface de contact: NI/Au
  • Diamètre extérieur du câble : 5,10 mm ± 0,2 mm
  • Système de bus : Ethernet
  • Manteau extérieur, matériau : PVC
  • Échelle de matériau: Torons Cu étamés
  • Longueur de câble : 2 m
  • Section du conducteur: 2x 0,34 mm²
  • Étiquette : Advanced Shielding Technology
  • Désignation standard : connecteur M8
  • Indicateur d'état : Non
  • Manteau extérieur, couleur : noir
  • Application : Standard
  • Moyens de transmission : cuivre
  • Résistance d'isolement: ≥ 5 GΩ*km
  • Matériel Contact : Cu
  • Occupation des raccordements : affectation des raccordements
  • Affichage d'état présent : Non
  • Matériau support de contact: PP
  • UL AWM STYLE : 2095 (80 °C / 300 V)
  • Blindé : Oui
  • Type de câble : PVC Ethernet monopaire flexible noir [97B]
  • Câble de signal : 7x
  • Ligne de signal AWG: 22
  • Diamètre de la veine avec isolation : 1,65 mm
  • Matériau isolation des veines : PE expansé
  • Roue simple, couleur : blanc, bleu
  • Épaisseur de paroi manteau extérieur : 0,55 mm
  • Câble total : 1 paire avec remplisseurs longitudinaux
  • Tension nominale du câble : 300 V
  • Rayon de courbure minimal, fixe : 4 x D
  • Rayon de courbure le plus petit, fixé de manière fixe : 21 mm
  • Résistance aux flammes : selon FT-2
  • Nombre de sorties de câble : 1
  • Cycles de couplage: ≥ 100
  • Raccordement 1 : Raccordement 1
  • Raccordement 2 : Raccordement 2
  • Résistance du conducteur max. : ≤ 59,4 Ω/km
  • Structure du conducteur : 1 x 2 x AWG 22/7, S/FTP
  • Couvercle optique de blindage : 80 %
  • Résistance à l'onde: 100 Ω ±15 Ω (à 20 MHz)
  • M8: M8
  • Guérison de couple : 2 veines pour le couple
  • Matériau Poignée : TPU, difficilement inflammable, auto-extinguible
  • Matériau vissage : moulage sous pression de zinc, nickelé
  • Type de capteur : Single Pair Ethernet
  • Type de signal/catégorie: Single Pair Ethernet CAT B (CEI 63171)
  • Taux de transmission : jusqu'à 10 Mbit/s.
  • Dessin dimensionnel : Pôle Single Pair Ethernet, 2 broches
  • Version : connecteur femelle M8, droit, 2 broches, blindé (Advanced Shielding Technology), codage : SPE
  • Contact | Couleur (désignation du signal) | Contact (facultatif) : 1 (fiche) | WH (RX/TX+) | 1 (prise);2 (prise) | BU (RX/TX-) | 2 (prise)
  • Pair unique Ethernet PVC flexible noir [97B]: Single Pair Ethernet PVC flexible noir [97B]
Type

SPE-T1-M8MSM/2,0-97B/M8FSF

Type de produit

Jonction

Forme

fiche droite vers raccord droit

Norme de connecteur

Ethernet

Coté A

M8 mâle droit

Coté de raccordement B

M8 femelle droit

Nombre de pôles

2

Longueur de câble

2 m

Materiau de la gaine

PVC

Tension nominale

72 V/DC

Ø extérieur

5.10 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Type de filetage côté du raccordement

M8

Type de filetage connexion des câbles et montage

M8

Couleur du câble

noir

Matériau du contact

cuivre

Revêtement du contact

Ni/Au

IP65

IP67

Spécificités

blindé

Température min.

-20 °C

Température max.

80 °C

Référence fabricant

1217524

Contenu

1 pc(s)

Diamètre de câble

5.10 mm

Ø câble max.

5.10 mm

Gamme de Ø de câble

5.10 mm (max)

Tension assignée

72 V

Blindé

oui

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3566666 Phoenix Contact 1217524 Jonction M8 fiche droite vers raccord droit 2 m Nombre de pôles: 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3566666 Phoenix Contact 1217524 Jonction M8 fiche droite vers raccord droit 2 m Nombre de pôles: 2 1 pc(s)

Description

Câble réseau, simple paire Ethernet CAT A (10 Mbit/s), 2 broches, PVC, noir, blindé (technologie de shielding avancée), connecteur droit M8-SPE / IP67, sur prise droite M8-SPE / IP67, longueur du câble: 2 m
