Phoenix Contact 1089997 Câble de raccordement M12 mâle, droit, femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

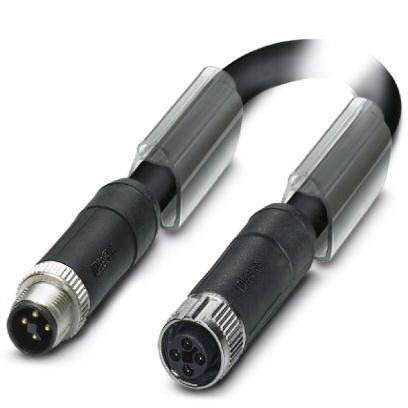

Deux fiches noires et argentées d'un câble pour connexions électroniques, avec connexions multiples et capuchon de protection.

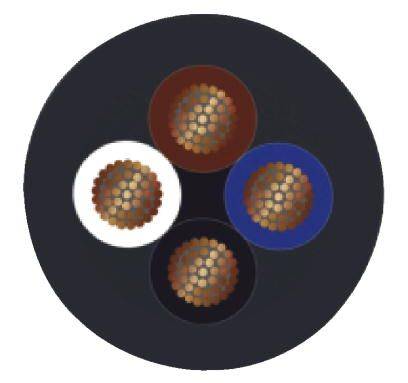

Coupe transversale d'un câble à quatre conducteurs sur un fond noir. Chaque conducteur est recouvert d'une gaine de couleur différente (blanc, marron, bleu, noir).

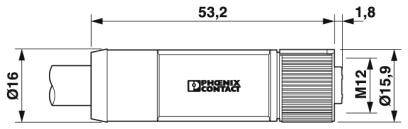

Dessin technique d'un connecteur de Phoenix Contact. Dimensions : 53,2 mm de long, diamètre : 16 mm, filetage M12, diamètre frontal 15,9 mm.

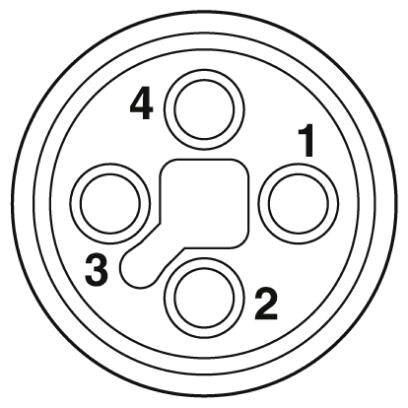

Diagramme d'une prise électrique avec quatre bornes numérotées : 1 à 4.

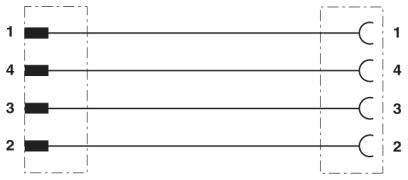

Quatre lignes horizontales relient les nombres '1', '4', '3', '2' sur le côté gauche aux mêmes nombres sur le côté droit.

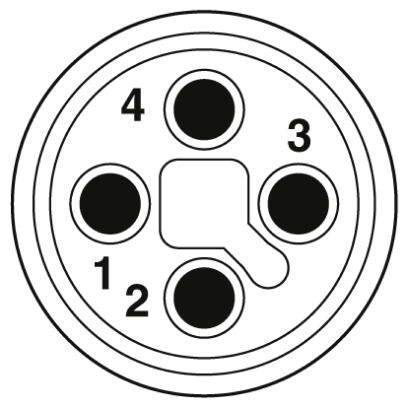

Schéma d'une fiche électrique à 5 broches avec des contacts numérotés de 1 à 4 et un contact central rectangulaire.

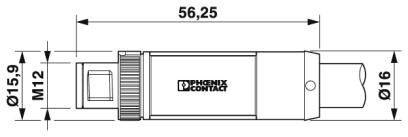

Diagramme d'un connecteur de Phoenix Contact. Longueur de 56,25 mm avec filetage M12. Diamètre aux extrémités : 15,9 mm et 16 mm.
1/7
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
mâle, droit
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
M12 femelle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 10 décembre
Nombre
Total (CHF 37.95 / pièce(s))
CHF 37.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

SAC-4P-M12MST/ 2,0-110/M12FST

Type de produit

Câble de raccordement

Forme

mâle, droit

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Coté de raccordement B

M12 femelle droit

Nombre de pôles

4

Longueur de câble

2 m

Materiau de la gaine

PVC

Connexion

connecteur

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

T

Spécificités

codage T

Référence fabricant

1089997

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209127 Phoenix Contact 1089997 Câble de raccordement M12 mâle, droit, femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209127 Phoenix Contact 1089997 Câble de raccordement M12 mâle, droit, femelle, droit 2 m Nombre de pôles: 4 1 pc(s)

Description

Câble d'alimentation, 4 pôles, PVC, gris noir RAL 7021, mâle droit M12, codage T, femelle droit M12, codage T, longueur de câble : 2 M.

Ce texte a été traduit par une machine.
