Phoenix Contact 1089981 Câble de raccordement M12 femelle, coudé 2.00 m Nombre de pôles: 4 1 pc(s)

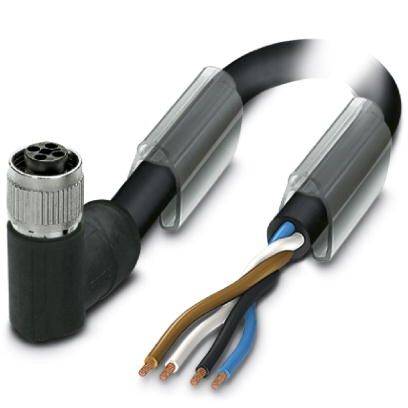

Câble de connexion électrique avec fils de cuivre blindés, adapté aux applications industrielles et à l'électronique professionnelle.

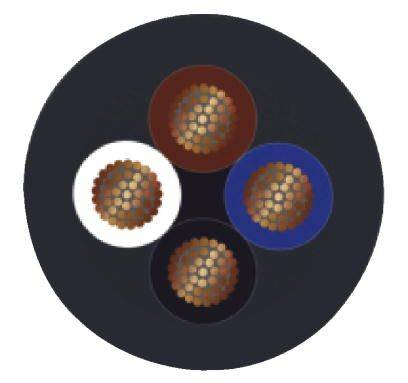

Quatre câbles circulaires de couleurs différentes en coupe transversale, chacun contenant plusieurs fils de cuivre hexagonaux à l'intérieur.

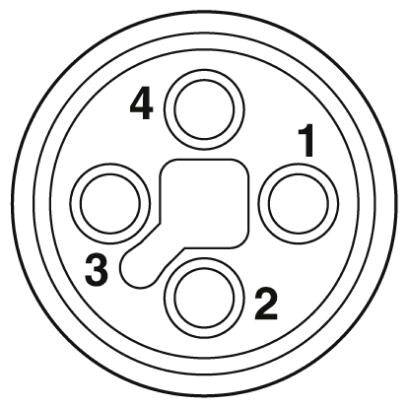

Diagramme de connexion avec quatre bornes numérotées (1 à 4) disposées en cercle.

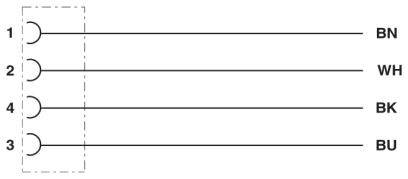

Diagramme montre quatre lignes horizontales, numérotées 1-4. Les lignes se terminent par des abréviations : 1-BN, 2-WH, 4-BK, 3-BU.

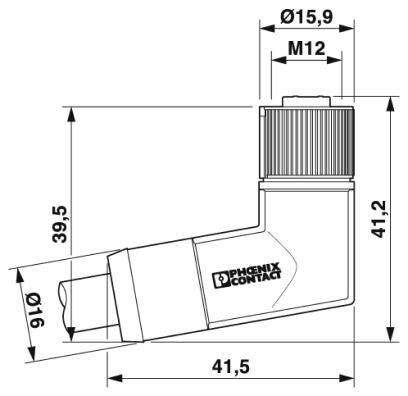

Dessin technique d'un connecteur Phoenix Contact. Dimensions : Ø 15,9 mm, longueur 41,5 mm, hauteur 39,5-41,2 mm. Connecteur M12.
1/5
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
femelle, coudé
Coté A
M12 femelle coudé
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 9 décembre
Nombre
Total (CHF 31.95 / pièce(s))
CHF 31.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-111
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Type de câble : PVC noir
  • Type de câble (désignation) : 110
  • Alimentation électrique AWG 16
  • Gaine extérieure, couleur : gris noir RAL 7021
  • Nombre de cycles de flexion: 2000000
  • Course de déplacement : 10 m
  • Vitesse de déplacement : 3 m/s.
  • Accélération 10 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension III
  • Matériau du corps de la poignée : PP
  • Matière moletée : zinc moulé sous pression, nickelé
  • Résistance de conducteur : ≤ 13 Ω/km (à 20 °C)
Type

SAC-4P- 2,0-110/M12FRT

Type de produit

Câble de raccordement

Forme

femelle, coudé

Coté A

M12 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

4

Longueur de câble

2.00 m

Materiau de la gaine

PVC

Tension nominale

63 V/DC

Courant nominal

12 A

Courant nominal - arrondi

12 A

Section de raccordement (max.)

1.5 mm²

Ø extérieur

7.55 mm

Connexion

femelle

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

PVC

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

1089981

Contenu

1 pc(s)

Diam. câble

7.55 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209123 Phoenix Contact 1089981 Câble de raccordement M12 femelle, coudé 2.00 m Nombre de pôles: 4 1 pc(s)

Fiche technique 2209123 Phoenix Contact 1089981 Câble de raccordement M12 femelle, coudé 2.00 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209123 Phoenix Contact 1089981 Câble de raccordement M12 femelle, coudé 2.00 m Nombre de pôles: 4 1 pc(s)

Description

Câble d'alimentation, 4 pôles, PVC, gris noir RAL 7021, femelle coudé M12, sur extrémité libre du câble, longueur du câble : 2 M.
