Phoenix Contact 1089972 Câble de raccordement M12 femelle, droit 5.00 m Nombre de pôles: 4 1 pc(s)

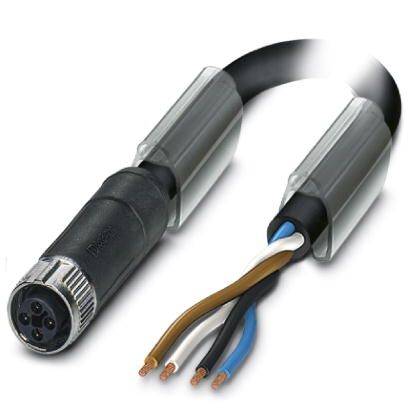

Un câble noir avec une fiche argentée à son extrémité, montrant des fils ouverts de différentes couleurs : marron, blanc, bleu et noir.

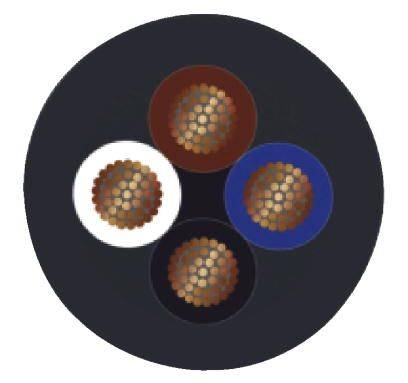

Câble multifilaire avec une section transversale en différentes couleurs : blanc, noir, marron et bleu.

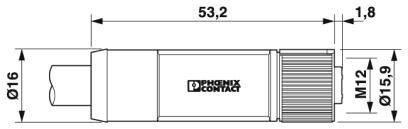

Dessin d'un connecteur de Phoenix Contact avec les dimensions 53,2 mm de longueur, 16 mm et 15,9 mm de diamètre, filetage M12.

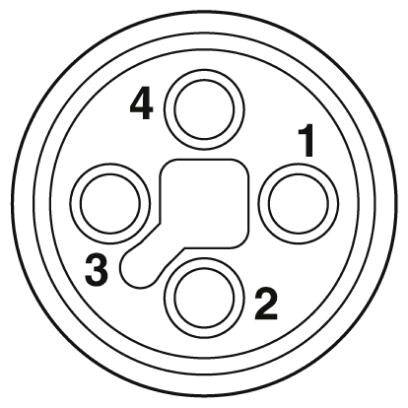

Schéma d'une connexion électrique avec quatre contacts numérotés en cercle. Le contact 3 a une forme particulière.

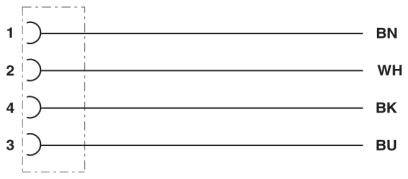

Le diagramme montre quatre lignes horizontales numérotées de 1 à 4, avec les abréviations 'BN', 'WH', 'BK', 'BU' représentant des fils codés par couleur.
1/5
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
extrémités ouvertes
Coté de raccordement B
M12 femelle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 43.95 / pièce(s))
CHF 43.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-111
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Type de câble : PVC noir
  • Type de câble (désignation) : 110
  • Alimentation électrique AWG 16
  • Gaine extérieure, couleur : gris noir RAL 7021
  • Nombre de cycles de flexion: 2000000
  • Course de déplacement : 10 m
  • Vitesse de déplacement : 3 m/s.
  • Accélération 10 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension III
  • Matériau du corps de la poignée : PP
  • Matière moletée : zinc moulé sous pression, nickelé
  • Résistance de conducteur : ≤ 13 Ω/km (à 20 °C)
Type

SAC-4P- 5,0-110/M12FST

Type de produit

Câble de raccordement

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

extrémités ouvertes

Coté de raccordement B

M12 femelle droit

Nombre de pôles

4

Longueur de câble

5.00 m

Materiau de la gaine

PVC

Tension nominale

63 V/DC

Courant nominal

12 A

Courant nominal - arrondi

12 A

Section de raccordement (max.)

1.5 mm²

Ø extérieur

7.55 mm

Connexion

connecteur femelle M12

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

T

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

codage T

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

1089972

Contenu

1 pc(s)

Diam. câble

7.55 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209120 Phoenix Contact 1089972 Câble de raccordement M12 femelle, droit 5.00 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209120 Phoenix Contact 1089972 Câble de raccordement M12 femelle, droit 5.00 m Nombre de pôles: 4 1 pc(s)

Description

Câble d'alimentation, 4 pôles, PVC, gris noir RAL 7021, extrémité de câble libre, femelle droit M12, codage T, longueur de câble : 5 M.

Ce texte a été traduit par une machine.
