Phoenix Contact 1089955 Câble de raccordement M12 mâle, droit 5.00 m Nombre de pôles: 4 1 pc(s) Piece

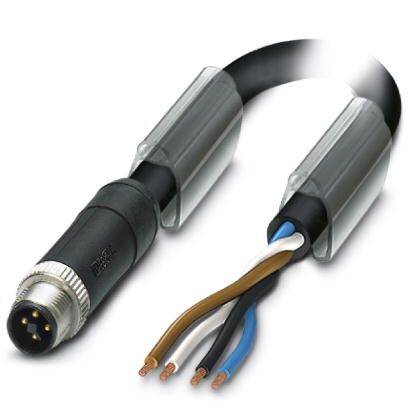

Un câble de connexion noir avec des fils de cuivre apparents et une fiche ronde. Utilisé pour les connexions électriques.

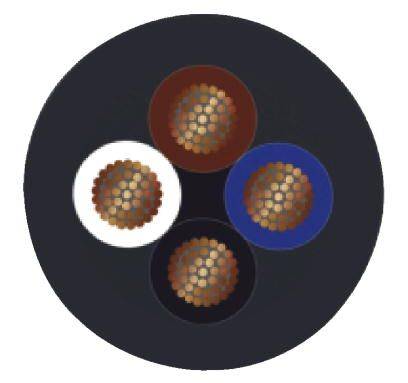

Quatre câbles ronds sont disposés en cercle dans les couleurs marron, blanc, bleu et noir.
Diagramme du connecteur de type 2 avec cinq points de connexion numérotés montrant la configuration standard pour les charges de véhicules électriques.

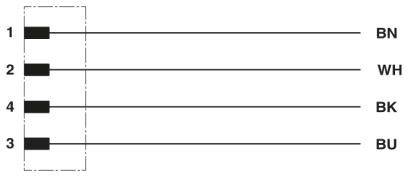

Le diagramme montre une attribution de nombres à des couleurs : 1 à BN, 2 à WH, 4 à BK, 3 à BU.

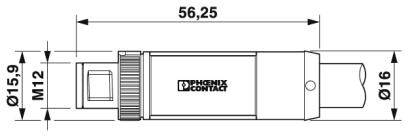

Dessin technique d'une fiche cylindrique avec les dimensions suivantes : longueur 56,25 mm, diamètre 15,9 mm et 16 mm ; filetage M12.
1/5
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
mâle, droit
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 20 novembre
18 pièce(s)
Nombre
Total (CHF 31.95 / pièce(s))
CHF 31.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-111
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Type de câble : PVC noir
  • Type de câble (désignation) : 110
  • Alimentation électrique AWG 16
  • Gaine extérieure, couleur : gris noir RAL 7021
  • Nombre de cycles de flexion: 2000000
  • Course de déplacement : 10 m
  • Vitesse de déplacement : 3 m/s.
  • Accélération 10 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension III
  • Matériau du corps de la poignée : PP
  • Matière moletée : zinc moulé sous pression, nickelé
  • Résistance de conducteur : ≤ 13 Ω/km (à 20 °C)
Type d'emballage

Piece

Type

SAC-4P-M12MST/ 5,0-110

Type de produit

Câble de raccordement

Forme

mâle, droit

Coté A

M12 mâle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

4

Longueur de câble

5.00 m

Materiau de la gaine

PVC

Tension nominale

63 V/DC

Courant nominal

12 A

Courant nominal - arrondi

12 A

Section de raccordement (max.)

1.5 mm²

Ø extérieur

7.55 mm

Connexion

connecteur mâle M12

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

T

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

codage T

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

1089955

Contenu

1 pc(s)

Diam. câble

7.55 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209112 Phoenix Contact 1089955 Câble de raccordement M12 mâle, droit 5.00 m Nombre de pôles: 4 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209112 Phoenix Contact 1089955 Câble de raccordement M12 mâle, droit 5.00 m Nombre de pôles: 4 1 pc(s) Piece

Description

Câble d'alimentation, 4 pôles, PVC, gris noir RAL 7021, mâle droit M12, codage T, sur extrémité libre de câble, longueur de câble : 5 M.
