Phoenix Contact 1089952 Câble de raccordement M12 mâle, droit 1.00 m Nombre de pôles: 4 1 pc(s)

Un câble multicolore avec des fils à code couleur apparents. Convient pour les connexions électriques ou les liaisons de données.

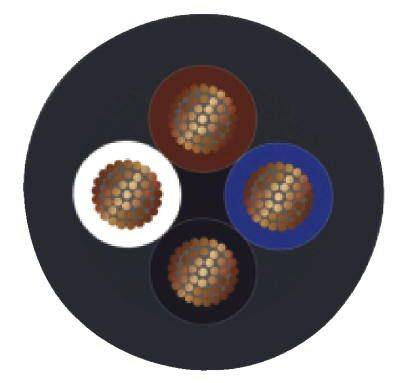

Coupe transversale d'un câble électrique avec quatre conducteurs en cuivre de différentes couleurs : Noir, Blanc, Rouge et Bleu.

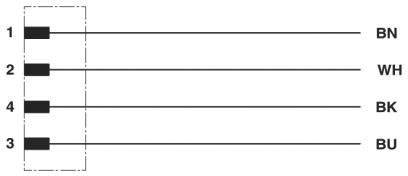

Le diagramme montre un câblage avec quatre conducteurs : 1-BN, 2-WH, 4-BK, 3-BU. Chaque conducteur est identifié par un numéro et un code couleur.

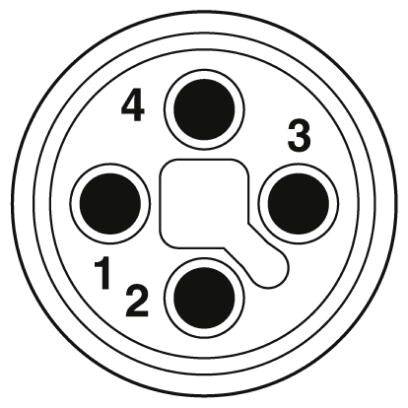

Schéma d'un connecteur électrique à 5 broches, numéroté de 1 à 4, avec une broche centrale rectangulaire.

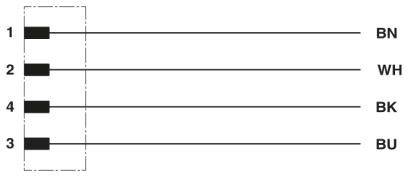

Le schéma montre quatre paires de lignes numérotées : 1 vers BN, 2 vers WH, 4 vers BK, 3 vers BU. Des lignes relient les cases avec les initiales.

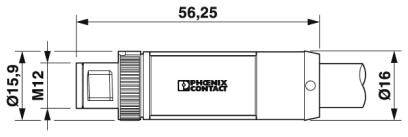

Diagramme d'un connecteur de Phoenix Contact. Longueur : 56,25 mm, diamètre : 16 mm. Taille de filetage : M12, diamètre frontal : 15,9 mm.
1/6
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 9 décembre
Nombre
Total (CHF 26.95 / pièce(s))
CHF 26.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Normes/dispositions : connecteur M12 IEC 61076-2-111
  • Résistance d'isolation : ≥ 100 MΩ
  • Cycles d'enfichage : 100
  • Type de câble : PVC noir
  • Type de câble (désignation) : 110
  • Alimentation électrique AWG 16
  • Gaine extérieure, couleur : gris noir RAL 7021
  • Nombre de cycles de flexion: 2000000
  • Course de déplacement : 10 m
  • Vitesse de déplacement : 3 m/s.
  • Accélération 10 m/s²
  • Matériau conducteur : fil nu Cu
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension III
  • Matériau du corps de la poignée : PP
  • Matière moletée : zinc moulé sous pression, nickelé
  • Résistance de conducteur : ≤ 13 Ω/km (à 20 °C)
Type

SAC-4P-M12MST/ 1,0-110

Type de produit

Câble de raccordement

Forme

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

4

Longueur de câble

1.00 m

Materiau de la gaine

PVC

Tension nominale

63 V/DC

Courant nominal

12 A

Courant nominal - arrondi

12 A

Section de raccordement (max.)

1.5 mm²

Ø extérieur

7.55 mm

Connexion

connecteur mâle

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

T

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

codage T

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

1089952

Contenu

1 pc(s)

Diam. câble

7.55 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2209110 Phoenix Contact 1089952 Câble de raccordement M12 mâle, droit 1.00 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209110 Phoenix Contact 1089952 Câble de raccordement M12 mâle, droit 1.00 m Nombre de pôles: 4 1 pc(s)

Description

Câble d'alimentation, 4 pôles, PVC, gris noir RAL 7021, mâle droit M12, codage T, sur extrémité libre de câble, longueur de câble : 1 M.
