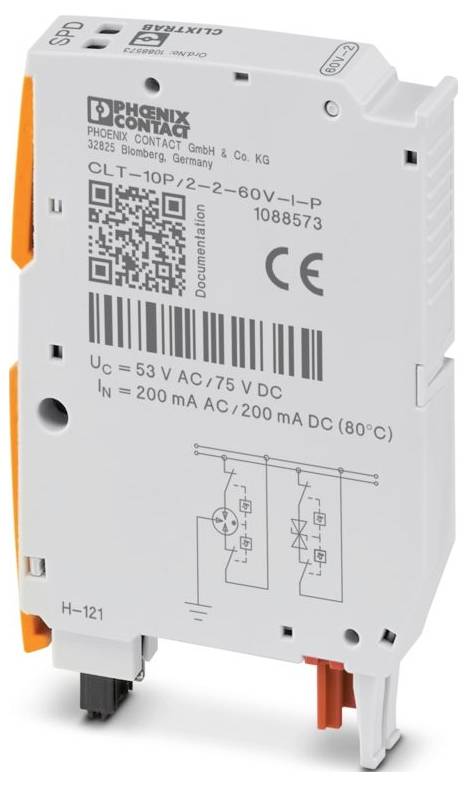

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Prise parasurtenseur 10 kA 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
7 pièce(s)
Nombre
Total (CHF 90.61 / pièce(s))
CHF 118.34
-23 %
CHF 90.61
excl. TVA
Plus que 7 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : CLIXTRAB
- CLASSE D'ESSAI CEI: C1;C2;C3;D1
- Format : fiche
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE ONU : 60 V C.C.
- Type de raccordement : enfichable
- Largeur : 10,3 mm
- Hauteur : 53,25 mm
- Profondeur : 81,9 mm
- Couleur : gris clair RAL 7035
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6+GV 20 %
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Catégorie : Line-Line & Line-Earth Ground
- Tension continue maximale UC : 75 V c.c. ; 53 V c.a.
- Courant assigné : 200 mA (80 °C)
- Courant de fonctionnement IC en UC : ≤ 1 µA
- Courant conducteur de protection IPE: ≤ 1 µA
- Courant de décharge total iTotal (8/20) µs: 10 kA
- Niveau de protection Up (veine): ≤ 240 V (C3 - 40 A)
- Niveau de protection Up (terre de veine): ≤ 1,55 kV (C1 - 2 kV / 1 kA);≤ 1,2 kV (C2 - 10 kV / 5 kA);≤ 1,65 kV (C3 - 100 A)
- Capacité (fil) : type. 500 pF
- Présécurité requise maximum : 200 mA (T)
- Résistance au courant de choc (terre de veine): C1 - 2 kV / 1 kA;C2 – 10 kV / 5 kA;C3 - 100 A;D1 - 1,25 kA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 80 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations: EN 61643-21
- Remarque : 2001 + A1:2009 + A2:2013
- Type de montage : sur élément de base
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Matière isolante : PA 6.6+GV 20 %
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement): 5g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z);10g (demi-sinus / 8 ms / 3x ±X, ±Y, ±Z);5g (demi-sinus / 30 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 0,58g (5 ... 150 Hz / 5 h / X, Y, Z);1g (5 ... 2000 Hz / 5 h / X, Y, Z)
- Temps de réponse TA (veine-terre): ≤ 100 ns
- Amortissement d'insertion AE, asym. : Type. 0,3 dB (≤ 60 MHz/150 Ω)
- Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 100 ms
- Temps de réponse TA (veine-veine): ≤ 1 ns
- Amortissement d'insertion AE, sym. : Type. 0,3 dB (≤ 1,3 MHz / 150 Ω)
- Fréquence limite fg (3 dB), sym. Dans le système 150 Ω: Type. 4,5 MHz
- Résistance au courant de choc (veine): C3 - 40 A
- Fréquence limite fg (3 dB), asym. (Masse du signal) dans le système 150 Ω: Type. 60 MHz
- Capacité (masse de signal de l'axe): Type. 15 pF
- Type de produit
Prise parasurtenseur
- Courant de fuite
10 kA
- Tension nominale
60 V/DC
- Modèle
Connecteur mâle
IP20
- Référence fabricant
1088573
- Dim.
(l x H x P) 10.3 x 53.25 x 81.9 mm
- Largeur
10.3 mm
- Hauteur
53.25 mm
- Profondeur
81.9 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Prise parasurtenseur 10 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Prise parasurtenseur 10 kA 1 pc(s)
Description
Connecteur de protection contre les surtensions directement enfichable sur 2 bornes de série, avec affichage d'état intégré sur le module pour un circuit de signal fonctionnant sans potentiel terrestre à 2 fils. Tension nominale : 60 V/DC
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
