Name: Phoenix Contact 1080716 Câble de raccordement M12 1 m Nombre de pôles: 8 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 3563357
Availability: SoldOut

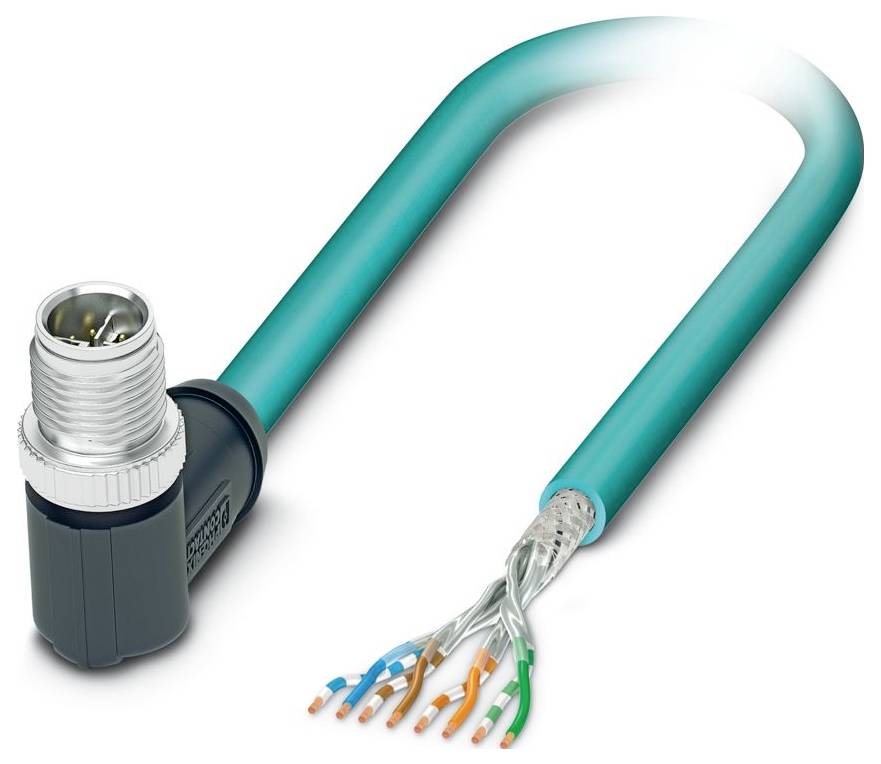

Phoenix Contact 1080716 Câble de raccordement M12 1 m Nombre de pôles: 8 1 pc(s) Piece-0

Photo non contractuelle

Type de produit

Câble de raccordement

Norme de connecteur

Ethernet

Coté A

M12 mâle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 31.95 / pièce(s))

CHF 41.95

-24 %

CHF 31.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de pôles : 8
TENSION NOMINALE ONU : 48 V C.A. ; 60 V C.C.
Couple de serrage : 0,4 Nm (connecteur M12)
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Indice de protection : IP65/IP67
Température ambiante (fonctionnement): -40 °C ... 80 °C (câble, pose fixe);-20 °C ... 80 °C (câble, pose mobile)
Normes/réglementations : IEC 61076-2-109
Catégorie de surtension : II
Degré de pollution : 3
Matériau du joint : FKM
Matériau surface de contact: NI/Au
Courant nominal IN : 0,5 A
Diamètre extérieur du câble : 6,40 mm ± 0,2 mm
Système de bus : Ethernet
Manteau extérieur, matériau : PUR
Échelle de matériau : toron cu nu
Longueur de câble : 1 m
Section de câble : 4x 2x 0,14 mm²
Étiquette : Advanced Shielding Technology
Désignation standard : connecteur M12
Indicateur d'état : Non
Manteau extérieur, couleur : bleu eau RAL 5021
Application : Standard
Moyens de transmission : cuivre
Codage : X
Résistance d'isolement: ≥ 500 MΩ*km
Matériel Contact : CuZn
Affichage d'état présent : Non
Matériau support de contact: PA 6.6
UL AWM STYLE : 21238 (80 °C / 600 V)
Blindé : Oui
Type de câble : Ethernet 10 Gbit [94F]
Ligne de signal AWG: 26
Diamètre de la veine avec isolation : 1 mm ±0,05 mm
Matériau isolation des veines : PE expansé
Couleur : blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Soins totaux : 4 couples à l'âme
Tension nominale du câble : ≤ 100 V
Rayon de courbure minimal, fixe : 4 x D
Rayon de courbure minimum, pose flexible : 8 x D
Rayon de courbure le plus petit, fixé de manière fixe : 26 mm
Rayon de courbure le plus petit, déplacement : 51 mm
Résistance aux flammes: Selon IEC 60332-1-2;selon UN ECE-R 118.03;selon CSA C 22.2 no 210 FT1
Résistance à l'huile : selon DIN EN 60811-404
Nombre de sorties de câble : 1
Cycles de couplage: ≥ 100
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Libre halogène : selon IEC 60754-1
M12 : M12
Structure du conducteur : 4x2xAWG26/7 | S/FTP
Couvercle optique de blindage : 70 %
Résistance de boucle: ≤ 290,00 Ω/km
Résistance à l'onde: 100 Ω ±5 Ω (à 100 MHz)
Tension d'essai Tâche/fil : 2000 V (50 Hz, 1 min.)
Tension d'essai du câble/écran : 2000,00 V (50 Hz, 1 min.)
Guérison de couple : 2 veines pour le couple
Matériau Poignée : TPU, difficilement inflammable, auto-extinguible
Matériau vissage : moulage sous pression de zinc, nickelé
Type de capteur : Ethernet
Type de signal/catégorie : Ethernet CAT6A, 10 Gbit/s ; CC-Link IE CAT6A, 10 Gbit/s.
Caractéristiques de transmission (catégorie): CAT6A
Taux de transmission : 10 Gbit/s
Dessin dimensionnel : fiche polaire M12, 8 broches, code X, vue côté stylet
Version : extrémité libre de la ligne
Ethernet 10 Gbit [94F] : Ethernet 10 Gbit [94F]

Type d'emballage: Piece

Type: NBC-M12MRX/1,0-94F

Type de produit: Câble de raccordement

Norme de connecteur: Ethernet

Coté A: M12 mâle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 8

Longueur de câble: 1 m

Materiau de la gaine: PUR

Tension nominale: 48 V/AC
60 V/DC

Ø extérieur: 6.40 mm

Section de câble (câblage capteur/actioneeur): 0.14 mm²

Connexion: extrémités des fils libres

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Couleur du câble: bleu d'eau

Codification: X

Matériau du contact: CuZn

Revêtement du contact: Ni/Au

: IP65
IP67

Spécificités: sans halogène
blindé

Température min.: -40 °C

Température max.: 80 °C

Type de fermeture: à vis

Référence fabricant: 1080716

Contenu: 1 pc(s)

Diamètre de câble: 6.40 mm

Tension assignée: 48 V/DC V

Blindé: oui

UKCA: oui
