Name: Pepperl+Fuchs Capteur inductif NRB4-12GS40-E2-IO-V1 306533-0013 M12 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628379
Availability: BackOrder

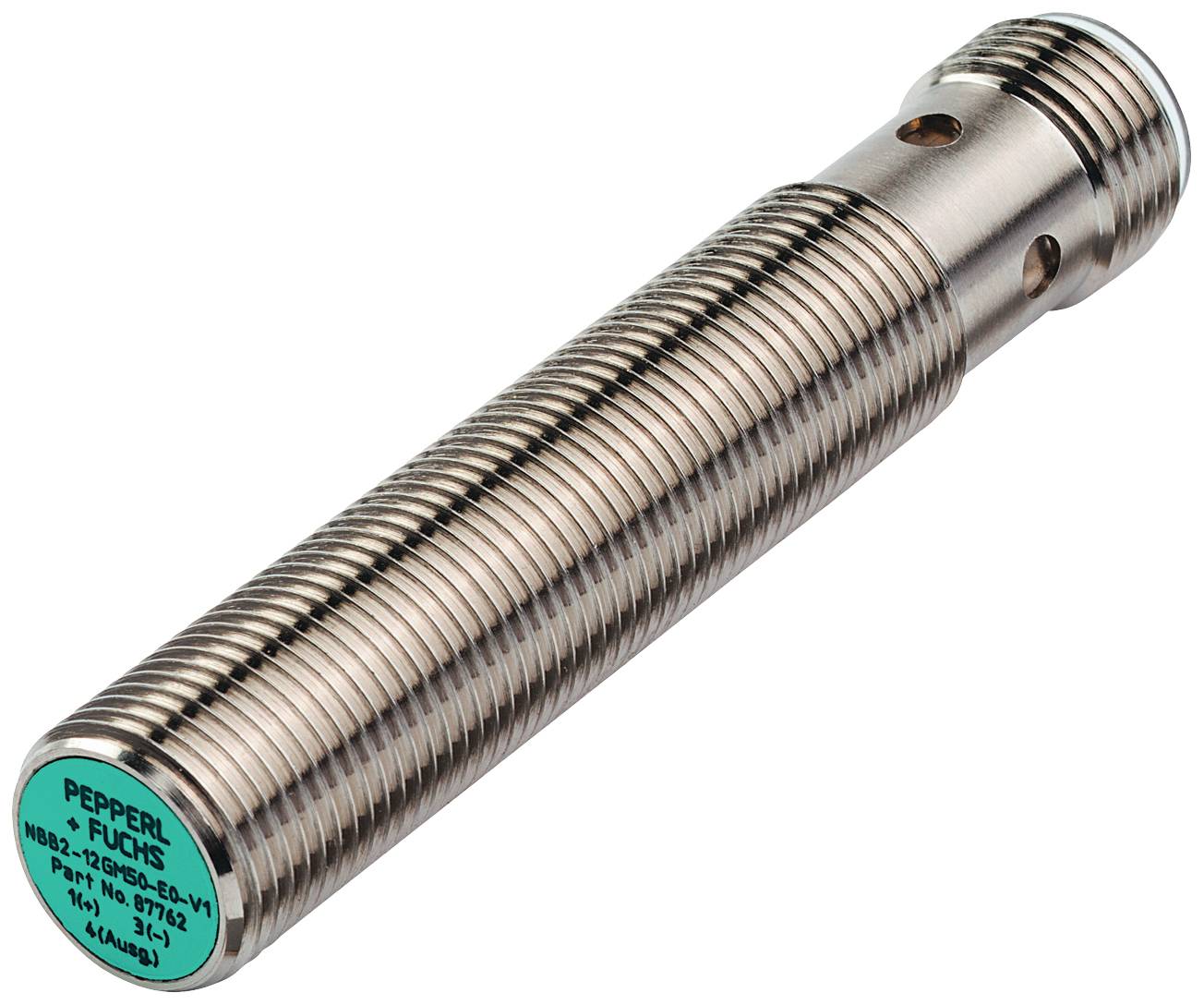

Cylindre métallique, probablement un capteur de Pepperl+Fuchs, avec étiquetage sur la surface supérieure.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V/DC

Type de contact

1 NF (R)

1 NO (T)

Distance de commutation (max.)

4 mm

Sorties

PNP

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 4 janvier 2027

Nombre

pièce(s)

Total (CHF 129.95 / pièce(s))

CHF 129.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NRB4-12GS40-E2-IO-V1

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Type de contact: 1 NF (R)
1 NO (T)

Distance de commutation (max.): 4 mm

Sorties: PNP

Matériau du boîtier: acier inoxydable V2A

Modèle: inductif

Propriété du matériau: inoxydable

Type de montage: affleurant

Taille: M12

Branchement: fiche mâle M12, 4 pôles

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 70 °C

: IP67

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 2000 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628379 Pepperl+Fuchs Capteur inductif NRB4-12GS40-E2-IO-V1 306533-0013 M12 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628379 Pepperl+Fuchs Capteur inductif NRB4-12GS40-E2-IO-V1 306533-0013 M12 affleurant PNP

Description

Distance de commutation : 4 mm (réglage en usine), montage : encastré, fonction de commutation : contact NO/NF (NO/NC) programmable, type de sortie : PNP, tension de fonctionnement : 10... 30 V DC, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O/N/F (NO/NC) programmableType de sortie : PNPDistance de commutation : 4 mm (réglage en usine)Distance de commutation proche : 3 mm (activable par logiciel)Montage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 3,24 mmFacteur de réduction rAl: 1Facteur de réduction rCu: 1Facteur de réduction rV2A (1.4301) : 1Facteur de réduction rSt37: 1Type de sortie : 3 filsDonnées caractéristiquesTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 2000 Hz (mode point de commutation) | 0 ... 125 Hz (fonctionnement fenêtre, fonctionnement point de commutation avec alarme de stabilité)Hystérésis : type. 3 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 0,5 V.Courant de fonctionnement : 0... 200 mACourant résiduel : 0... 0,5 ma type. 60 μA à 25 °C.Courant à vide : ≤ 15 maTemps de veille : max. 150 ms.Champ magnétique : 200 MTChamp magnétique : 200 MTAffichage de l'état : LED multi-trous, jauneCaractéristiques sécurité fonctionnelleMTTFd: 362 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %InterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1ID appareil:0x201101 (2101505)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus (page de commande) : 2 bits | sortie des données de processus (page de commande) : aucunePrise en charge du « mode SIO » : ouiType de port maître compatible : AConformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsClasse de protection : II Tension d'isolation de référence: 60 V Résistance aux chocs nominale : 800 V.Homologué UL : cULus listed, usage général | alimentation classe 2.. Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur M12 x 1, 4 pôlesMatériau du boîtier : acier inoxydable 1.4305 / AISI 303 (V2A)Face : PBTIndice de protection : IP67Poids 25 gParamètres d'usinePréréglage : mode de fonctionnement = mode point de commutation avec alarme de stabilité | fonction de commutation = contact NO (NO) | distance de commutation = 4 mmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
